NHD-0108CZ-FSW-GBW-33V3

产品分类: LED显示器件
厂牌: NEWHAVEN DISPLAY
产品描述: 并联 STN - Super-Twisted Nematic 透射式 蓝色 13.5mm 45mm SPLC780D OR ST7066U 4.2mm 7.71mm Gray,LED - 白色 69mm*27mm*13mm
供应商型号: SG-NHD-0108CZ-FSW-GBW-33V3
供应商: 国内现货
标准整包数: 1

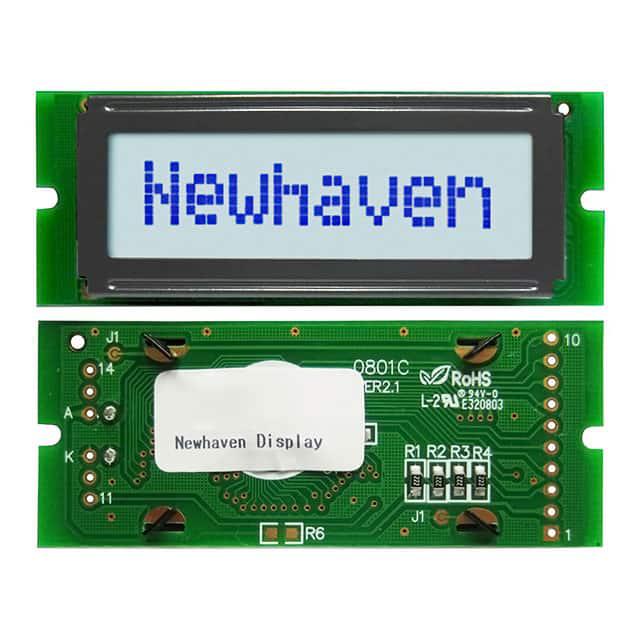

NEWHAVEN DISPLAY LED显示器件 NHD-0108CZ-FSW-GBW-33V3

NHD-0108CZ-FSW-GBW-33V3概述

    # Character Liquid Crystal Display Module

    产品简介


    NHD-0108CZ-FSW-GBW-33V3 是一款由Newhaven Display公司生产的单行8字符液晶显示器模块。它集成了控制器(ST7066U或等效型号),支持+3.3V电源供电,并且提供4位或8位MPU接口。这款显示器广泛应用于各种需要文字显示的设备中,例如工业控制面板、医疗设备、家用电器等。

    技术参数


    电气特性
    - 工作温度范围:-20°C 至 +70°C
    - 存储温度范围:-30°C 至 +80°C
    - 供电电压:3.1V 至 3.5V
    - 供电电流:0.5mA 至 3.0mA
    - 供电电压用于对比度调节:3.1V 至 3.5V
    - 输入高电平电压:0.7 VDD 至 VDD
    - 输入低电平电压:VSS 至 0.6V
    - 输出高电平电压:0.75 VDD 至 VDD
    - 输出低电平电压:VSS 至 0.2 VDD
    - 背光供电电流:30mA 至 40mA
    - 背光供电电压:2.7V 至 3.0V
    光学特性
    - 最佳视角角度:上下各40°,左右各60°
    - 对比度比:2 至 5
    - 响应时间:上升时间 ≤ 250ms,下降时间 ≤ 300ms
    引脚描述
    - 引脚1(VSS):电源地
    - 引脚2(VDD):逻辑供电电压(+3.3V)
    - 引脚3(V0):对比度调节电压(约0V)
    - 引脚4(RS):寄存器选择信号
    - 引脚5(R/W):读写选择信号
    - 引脚6(E):操作使能信号
    - 引脚7至10(DB4-DB7):4个高阶双向三态数据总线
    - 引脚11至14(DB0-DB3):4个低阶双向三态数据总线(4位模式不使用)
    - 引脚A(LED+):背光阳极(30mA @ 2.8V)
    - 引脚K(LED-):背光阴极(接地)

    产品特点和优势


    - 集成控制器:内置ST7066U控制器,简化了硬件设计。
    - 低功耗:在3.3V供电下,静态功耗低至0.5mA,适用于电池供电设备。
    - 宽温范围:-20°C 至 +70°C的工作温度范围使其适用于多种环境。
    - 多功能指令:提供多种指令来控制显示功能,如清屏、设置光标位置等。
    - 背光可调:背光电流可通过调节电源电压进行调整,适合不同亮度需求的应用。

    应用案例和使用建议


    应用案例
    这款显示器可以用于工业控制面板上的状态显示,如温度、压力等参数的实时监测。在医疗设备上也可以用于显示病人信息或设备状态。
    使用建议
    - 初始化程序:参考文档中的示例初始化程序,确保正确的设置参数。
    - 电压管理:在调节对比度时注意不要过压,以免损坏LCD。
    - 背光管理:根据具体应用需求选择合适的背光电流,避免过度耗电或过热。

    兼容性和支持


    - 兼容性:支持4位和8位MPU接口,兼容大多数微处理器。
    - 技术支持:厂商提供了丰富的资源,包括支持论坛、GitHub代码库和知识中心,方便开发者查询和获取帮助。

    常见问题与解决方案


    问题1:屏幕无法正常显示
    解决方案:检查供电电压是否符合要求,确认初始化程序正确无误。
    问题2:背光闪烁
    解决方案:检查连接线路是否有松动,尝试更换新的背光LED。
    问题3:响应速度慢
    解决方案:确认供电电压稳定,调整对比度电压以提高响应速度。

    总结和推荐


    NHD-0108CZ-FSW-GBW-33V3是一款功能强大、应用广泛的液晶显示模块,其紧凑的设计、广泛的温度适应性和丰富的指令集使其成为许多应用的理想选择。通过细致的技术文档和厂商的支持,开发过程将更加顺利。推荐在需要文字显示的场合选用此产品。

NHD-0108CZ-FSW-GBW-33V3参数

参数
显示模式 透射式
视角 -
显示类型 STN - Super-Twisted Nematic
分辨率(pixels) -
控制器类型 SPLC780D OR ST7066U
字符高度 7.71mm
背光颜色 Gray,LED - 白色
接口方式 并联
显示宽度 13.5mm
发光强度 -
触碰模式 -
显示高度 45mm
字符宽度 4.2mm
显示颜色 蓝色
显示尺寸 -
长*宽*高 69mm*27mm*13mm
零件状态 在售
包装方式 散装

NHD-0108CZ-FSW-GBW-33V3厂商介绍

Newhaven Display是一家全球领先的液晶显示屏制造商,专注于为各种工业、医疗、商业和消费电子产品提供定制化的显示解决方案。公司主营产品包括LCD、OLED和LED显示屏,涵盖多种尺寸和分辨率,以满足不同客户的需求。

产品分类主要包括:
1. 单色LCD:适用于需要清晰显示文本和图形的应用。
2. 彩色LCD:提供更丰富的视觉体验,适用于需要显示彩色图像的应用。
3. OLED显示屏:以其高对比度和快速响应时间,适用于高端显示需求。
4. LED显示屏:以其高亮度和低功耗特点,适用于户外和高亮度环境。

应用领域广泛,包括但不限于:
- 工业控制:如自动化设备、仪器面板。
- 医疗设备:如监护仪、诊断设备。
- 商业显示:如POS系统、广告牌。
- 消费电子:如智能家居设备、便携式游戏机。

Newhaven Display的优势在于:
- 定制化服务:能够根据客户需求定制显示屏规格和功能。
- 高质量标准:遵循严格的质量控制流程,确保产品可靠性。
- 快速响应:提供快速的技术支持和交货服务,满足紧急需求。
- 技术创新:不断研发新技术,以保持行业领先地位。

NHD-0108CZ-FSW-GBW-33V3数据手册

厂牌 PDF简要描述 下载
NEWHAVEN DISPLAY LED显示器件 NEWHAVEN DISPLAY NHD-0108CZ-FSW-GBW-33V3 NHD-0108CZ-FSW-GBW-33V3数据手册

NHD-0108CZ-FSW-GBW-33V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
