首页  >  产品百科  >  NX3225GA-12MHZ-STD-CRG-2

NX3225GA-12MHZ-STD-CRG-2

产品分类: 无源晶振
厂牌: NIHON DEMPA KOGYO
产品描述: 8pF ±20ppm ±30ppm 12MHz 100Ω 10μW 贴片安装 3.2mm*2.5mm*900μm
供应商型号: NX3225GA-12MHZ-STD-CRG-2
供应商: 国内现货
标准整包数: 3000

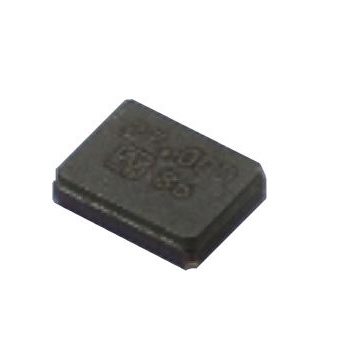

NIHON DEMPA KOGYO 无源晶振 NX3225GA-12MHZ-STD-CRG-2

NX3225GA-12MHZ-STD-CRG-2概述


    产品简介


    NX3225GA 是一款表面贴装型晶体单元,特别适用于小型化要求。作为一款紧凑且薄型的产品(典型尺寸为 3.2 x 2.5 x 0.75 mm),它被广泛应用于办公自动化(OA)和音视频(AV)领域。由于其出色的环境适应性、热冲击和机械冲击抵抗能力,以及卓越的电气性能,使其成为这些领域的理想选择。

    技术参数


    - 频率范围:9.840 MHz 至 50 MHz
    - 等效串联电阻(ESR):
    - 9.840 MHz 至 12 MHz:最大 200 Ω
    - 12 MHz 至 13 MHz:最大 100 Ω
    - 13 MHz 至 20 MHz:最大 80 Ω
    - 20 MHz 至 50 MHz:最大 50 Ω
    - 谐振阶数:基频
    - 频率容差(25 ±3 °C):±20 × 10−6
    - 温度特性(参考+25 °C):±30 × 10−6
    - 工作温度范围:−40 °C 至 +85 °C
    - 存储温度范围:−40 °C 至 +85 °C
    - 驱动电平:10 μW(最大 200 μW)
    - 负载电容:8 pF

    产品特点和优势


    NX3225GA 晶体单元的主要优势在于其紧凑的设计、优良的环境适应性和可靠的电气性能。其优异的热冲击和机械冲击抵抗能力确保了长期稳定的工作状态。此外,该产品符合无铅焊接工艺的要求,提高了应用的灵活性。特别是在 OA 和 AV 应用领域,NX3225GA 能够提供精准的时钟信号,提升系统的整体性能。

    应用案例和使用建议


    应用案例
    - 办公自动化(OA):如打印机、复印机和扫描仪中的时钟控制电路。
    - 音视频(AV):如音频播放器、录像机等设备中的频率同步系统。
    使用建议
    - 确保焊点的温度分布均匀,以避免 ESR 过高导致的性能下降。
    - 在安装过程中,要特别注意 PCB 板的布局设计,确保晶体单元周围有足够的接地面积。

    兼容性和支持


    NX3225GA 可以与各种标准接口兼容,支持多种封装形式。对于更多详细的兼容性问题,可以联系供应商获取进一步的技术支持。厂商提供全面的售后服务和技术咨询,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:如何检查频率容差?
    - 解答:使用频率计测量晶体单元的实际频率,确保其在规定的容差范围内。

    - 问题:在焊接过程中,如何防止 ESR 过高?
    - 解答:确保焊接温度分布均匀,避免局部过热。

    总结和推荐


    NX3225GA 晶体单元凭借其紧凑的体积、优良的电气性能和广泛的应用范围,在 OA 和 AV 领域具有显著的竞争优势。对于需要高性能时钟信号的设备来说,NX3225GA 是一个可靠的选择。基于其优异的表现和广泛的适用性,强烈推荐使用此款晶体单元。

NX3225GA-12MHZ-STD-CRG-2参数

参数
等效串联电阻 100Ω
频率 12MHz
驱动电平 10μW
负载电容 8pF
频率稳定性 ±30ppm
频率容差 ±20ppm
长*宽*高 3.2mm*2.5mm*900μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NX3225GA-12MHZ-STD-CRG-2厂商介绍

Nihon Dempa Kogyo(日本电波工业株式会社,简称NDK)是一家日本的电子元件制造商,成立于1948年,总部位于日本东京。NDK专注于生产和销售各种电子元件,包括陶瓷谐振器、陶瓷滤波器、晶体振荡器、声表面波(SAW)器件等。

主营产品分类主要包括:
1. 陶瓷谐振器:用于频率控制和稳定,广泛应用于通信设备、智能手机、电脑等。
2. 陶瓷滤波器:用于信号过滤,主要应用于无线通信、广播设备等领域。
3. 晶体振荡器:提供精确的时钟信号,用于计算机、通信设备、汽车电子等。
4. SAW器件:用于信号处理,如滤波、延迟等,应用于移动通信、**系统等。

NDK的优势在于:
1. 技术创新:NDK不断研发新技术,提高产品性能,满足市场需求。
2. 质量控制:NDK注重产品质量,通过严格的质量管理体系确保产品的可靠性和稳定性。
3. 客户服务:NDK提供定制化服务,满足客户的特定需求,并提供技术支持。
4. 全球布局:NDK在全球设有多个生产基地和销售网络,能够快速响应全球客户的需求。

NX3225GA-12MHZ-STD-CRG-2数据手册

厂牌 PDF简要描述 下载
NIHON DEMPA KOGYO 无源晶振 NIHON DEMPA KOGYO NX3225GA-12MHZ-STD-CRG-2 NX3225GA-12MHZ-STD-CRG-2数据手册

NX3225GA-12MHZ-STD-CRG-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.8854
30000+ ¥ 0.8588
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2656.2
直接购买
加入购物车
