ELXZ350ETD471MJ20S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 470μF 35V ±20% 20mΩ 5000h@ 105°C 1.22A@ 100 kHz,610mA@ 120Hz 通孔安装 10mm*20mm*21.5mm
供应商型号: ELXZ350ETD471MJ20S
供应商: 国内现货
标准整包数: 800

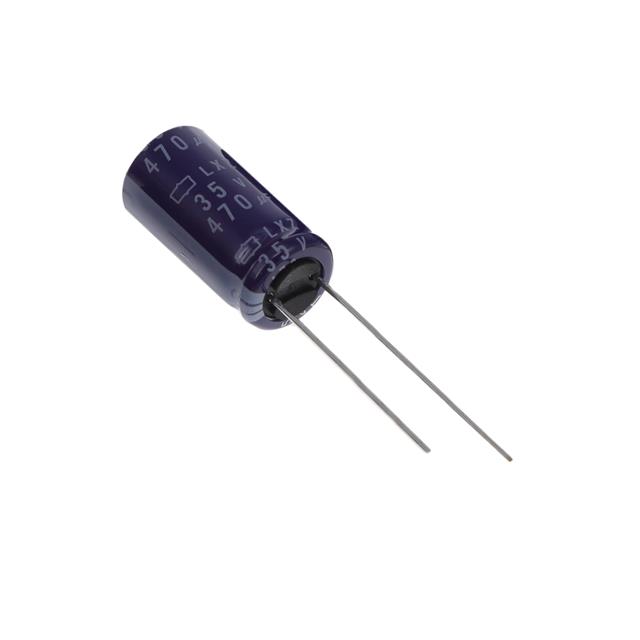

NIPPON CHEMI-CON 铝电解电容 ELXZ350ETD471MJ20S

ELXZ350ETD471MJ20S概述

    铝电解电容器LXZ系列技术手册解析

    1. 产品简介


    铝电解电容器LXZ系列是专为高频应用设计的产品,具备低阻抗、小型化及耐高温(105℃)等特点。这类电容器广泛应用于电源管理、工业控制、汽车电子等领域,是高性能电子产品不可或缺的关键组件。

    2. 技术参数


    - 温度范围:-55℃至+105℃
    - 额定电压范围:6.3VDC至63VDC
    - 电容范围:150µF至18,000µF
    - 最大容差:±20%
    - 漏电流:I = max{0.01CV, 3µA}
    - 损耗因子(tanδ)
    - 6.3V:0.22
    - 10V:0.19
    - 16V:0.16
    - 25V:0.14
    - 35V:0.12
    - 50V:0.10
    - 63V:0.08
    - 最大阻抗(Ω/100kHz):范围为0.015至1.9
    - 额定纹波电流:范围为0.017mArms至4.0mArms
    - 耐久性:工作8,000小时后,电容量变化不大于初始值的±20%,损耗因子不超过初始值的200%

    3. 产品特点和优势


    - 创新的电解质和新技术:采用新型电解质和先进的制造技术,确保了电容器在高频下的极低阻抗。
    - 高耐纹波电流能力:能够在高达8,000小时的工作环境下承受高强度的纹波电流,适用于多种严苛的应用环境。
    - 环保特性:符合RoHS标准,具有良好的溶剂抵抗能力。
    - AEC-Q200认证:适用于汽车电子领域,提高了产品的可靠性和稳定性。

    4. 应用案例和使用建议


    - 应用案例:适用于各种工业控制设备中的电源滤波、噪声抑制等,特别是在需要高温工作环境的场合。
    - 使用建议:为了提高电容器的使用寿命,需根据负载条件选择合适的纹波电流等级,并合理布局电路以减少内部加热。建议使用厂商提供的技术指导和模拟工具来优化电容器的应用。

    5. 兼容性和支持


    - 兼容性:该系列产品能够与其他同类电容器互换使用,便于现有系统的升级和替换。
    - 支持:Chemicon公司提供详尽的技术文档和专业的技术支持,包括详细的测试数据和使用指南。

    6. 常见问题与解决方案


    - 问题1:电容量发生变化。
    - 解决方案:检查工作环境温度是否超出规范范围,避免过高的温度导致电容量异常。
    - 问题2:漏电流增大。
    - 解决方案:检查安装是否正确,避免短路或接线不良导致的漏电流增大。
    - 问题3:产品寿命不足。
    - 解决方案:根据实际应用情况调整纹波电流,避免过大的纹波电流导致电容器过热老化。

    7. 总结和推荐


    LXZ系列铝电解电容器凭借其卓越的低阻抗特性、高耐纹波电流能力和广泛的温度适应范围,在各类高频应用中表现出色。其优异的稳定性和可靠性使其成为众多工业领域的理想选择。因此,强烈推荐使用此系列电容器,特别是在要求严格的工业控制和汽车电子应用中。

ELXZ350ETD471MJ20S参数

参数
电容值 470μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 20mΩ
纹波电流 1.22A@ 100 kHz,610mA@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 10mm*20mm*21.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

ELXZ350ETD471MJ20S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ELXZ350ETD471MJ20S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ELXZ350ETD471MJ20S ELXZ350ETD471MJ20S数据手册

ELXZ350ETD471MJ20S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ ¥ 1.4797
8000+ ¥ 1.4353
库存: 18000
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 1183.76
