首页  >  产品百科  >  ELXZ500ELL220MEB5D

ELXZ500ELL220MEB5D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 22μF 50V ±20% 2000h@ 105°C 155mA@ 100kHz,62mA@ 120Hz 通孔安装 5mm*11.5mm*13mm
供应商型号: 7567862
供应商: 欧时
标准整包数: 25

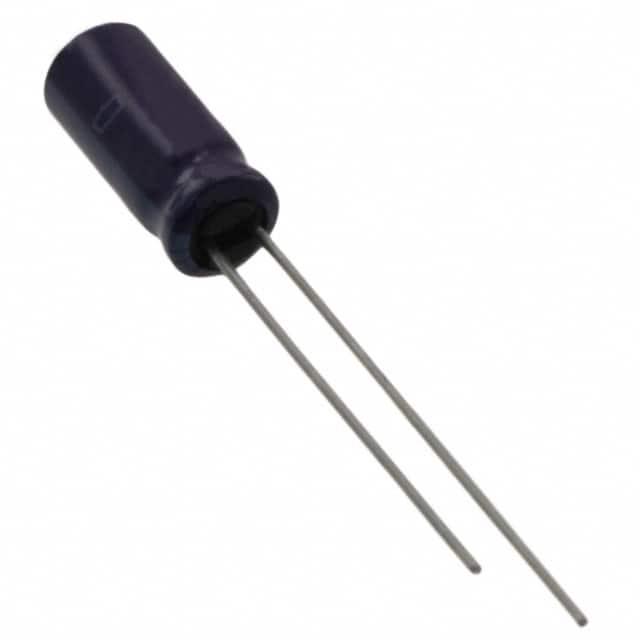

NIPPON CHEMI-CON 铝电解电容 ELXZ500ELL220MEB5D

ELXZ500ELL220MEB5D概述

    LXZ系列微型铝电解电容器技术手册

    1. 产品简介


    LXZ系列微型铝电解电容器是专为高频率应用设计的产品,具备低阻抗、小型化及耐高温(105℃)等特点。这类电容器广泛应用于各种电子产品中,如电源管理、信号处理和通讯设备等。

    2. 技术参数


    - 类别: 微型铝电解电容器
    - 温度范围: -55℃至+105℃
    - 额定电压范围: 6.3Vdc至63Vdc
    - 容值范围:
    - 容值公差: ±20%
    - 泄露电流: \(I = 0.01CV\) 或 3µA,取较大者
    - 损耗因子 (tanδ):
    - 额定电压 (Vdc): 6.3V 10V 16V 25V 35V 50V 63V
    - tanδ最大值: 0.22 0.19 0.16 0.14 0.12 0.10 0.08
    - 当名义电容超过1000µF时,每增加1000µF,tanδ增加0.02(在20℃,120Hz下)
    - 耐久性:
    - 恢复到20℃后,额定纹波电流下施加直流电压,在指定时间内测试,时间范围为2000小时到8000小时(在105℃下)

    3. 产品特点和优势


    LXZ系列铝电解电容器采用了创新电解质和新技术,实现了非常低的高频阻抗和较长的耐久性(2000至8000小时)。此外,它还具有耐溶剂特性(见预防和指导方针),并符合RoHS2标准和AEC-Q200认证。这些特性使得LXZ系列在高性能电子设备中有很高的市场竞争力。

    4. 应用案例和使用建议


    LXZ系列铝电解电容器适用于多种应用,例如电源转换器、DC/DC转换器、便携式电子设备和通信设备。例如,在一个典型的电源转换器应用中,可以使用LXZ系列电容器来滤波和稳定输出电压,提高系统效率和稳定性。使用建议包括合理选择电容器的额定电压和容值以匹配实际应用场景的需求,并注意散热以延长电容器的寿命。

    5. 兼容性和支持


    LXZ系列电容器与其他标准电子元器件高度兼容,适用于大多数主流电路板设计。制造商提供了详细的技术支持和维护服务,确保客户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题: 电容器寿命短
    - 解决方案: 减少纹波电流的均方根值(rms)。
    - 问题: 电容器损坏
    - 解决方案: 确保工作温度在额定范围内,并避免过电压。
    - 问题: 电容器发热
    - 解决方案: 采取有效的散热措施,确保良好的通风和散热路径。

    7. 总结和推荐


    LXZ系列铝电解电容器凭借其低阻抗、小型化和高温耐受性等特性,在高频率应用中表现出色。其广泛的适用性和高可靠性使其成为众多电子设备的理想选择。我们强烈推荐此产品用于需要高性能和长寿命的场合。

ELXZ500ELL220MEB5D参数

参数
电容值 22μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 155mA@ 100kHz,62mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 5mm*11.5mm*13mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

ELXZ500ELL220MEB5D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ELXZ500ELL220MEB5D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ELXZ500ELL220MEB5D ELXZ500ELL220MEB5D数据手册

ELXZ500ELL220MEB5D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 1.2068
750+ ¥ 1.1809
1500+ ¥ 1.1549
库存: 125
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 30.17
直接购买
加入购物车
