EKZH250ELL222MK30S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 2.2mF 25V ±20% 6000h@ 105°C 2.5875A@ 120Hz,3.45A@ 100 kHz 通孔安装 12.5mm*30mm*31.5mm
供应商型号: EKZH250ELL222MK30S
供应商: 国内现货
标准整包数: 1000

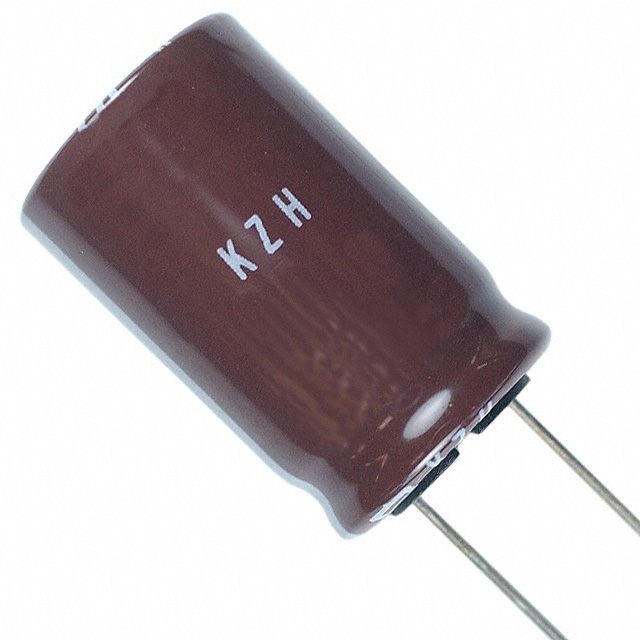

NIPPON CHEMI-CON 铝电解电容 EKZH250ELL222MK30S

EKZH250ELL222MK30S概述

    # 铝电解电容器 — KZH 系列技术手册

    1. 产品简介


    产品类型与主要功能
    KZH 系列铝电解电容器是一种低阻抗、耐高温(105℃)的产品,广泛应用于电源模块、高频滤波器和各种工业及消费电子设备中。其创新性的电解质设计显著降低了阻抗值,从而提高了产品的使用寿命和可靠性。
    应用领域
    - 工业自动化控制设备
    - 数据通信与网络设备
    - 汽车电子系统
    - 家用电器及消费电子产品

    2. 技术参数


    以下为 KZH 系列铝电解电容器的主要技术规格:
    | 参数项 | 规格描述 |

    | 温度范围 | -40℃ 至 +105℃ |
    | 额定电压范围 | 6.3V 至 35V DC |
    | 容量公差 | ±20%(标称值在 20℃、120Hz 条件下) |
    | 最大漏电流 | I = max(0.01CV 或 3µA),其中 I:最大漏电流(µA),C:电容值(µF),V:额定电压(V) |
    | 失效因子(tanδ) | 在 20℃、120Hz 下:6.3V 至 35V 分别为 0.22、0.19、0.16、0.14、0.12 |
    | 低温阻抗比 | 在 120Hz 下,-25℃ 时阻抗 ≤2 倍标准值;-40℃ 时阻抗 ≤3 倍标准值 |
    | 线圈寿命 | 5,000 至 6,000 小时(105℃,额定纹波电流条件) |
    尺寸规格(毫米)
    | 规格 | φD × L | 容量范围(µF) | 阻抗最大值(Ω/100kHz) | 额定纹波电流(mArms/105℃) |

    | φ5 × 11 | 220 至 820 | 0.24 至 0.048 | 0.80 至 0.15 | 330 至 1,210 |
    | φ6.3 × 11 | 470 至 1,500 | 0.11 至 0.033 | 0.35 至 0.11 | 500 至 1,410 |

    3. 产品特点和优势


    - 低阻抗设计:通过创新的电解质配方,有效减少高频下的阻抗值,适合高频率应用需求。
    - 高耐温能力:能够在 105℃ 的极端环境中稳定运行。
    - 长寿命保障:满足长达 5,000 至 6,000 小时的使用寿命,适用于苛刻环境。
    - 环保合规:符合 RoHS2 标准,无溶剂残留。
    - 高可靠性:具备卓越的电气特性和耐久性,适合多种工业领域。

    4. 应用案例和使用建议


    典型应用场景
    - 电源滤波:用于高频开关电源中滤除纹波干扰,提升整体电路稳定性。
    - 信号耦合:应用于信号传输路径中的耦合电路,增强信号质量。
    - 电机驱动:为马达提供可靠的能量缓冲。
    使用建议
    - 避免过热:确保工作温度不超过 105℃,否则会加速内部老化。
    - 匹配纹波电流:根据实际工作频率调整输入纹波电流值,以延长使用寿命。
    - 注意连接方式:建议采用焊接方式确保连接牢固,防止接触不良导致失效。

    5. 兼容性和支持


    - 兼容性:KZH 系列产品与主流 PCB 尺寸相兼容,易于集成至现有设计中。
    - 技术支持:厂商提供详尽的技术文档、样品测试和技术咨询支持,确保客户顺利应用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查电路是否存在异常负载或短路情况 |
    | 阻抗超出预期 | 检查工作频率是否超过额定范围 |
    | 容量偏差较大 | 确认环境温度是否符合额定范围 |

    7. 总结和推荐


    综合评估
    KZH 系列铝电解电容器凭借其低阻抗、高耐温、长寿命和绿色环保等特点,在多个工业领域具有显著的竞争优势。其广泛的适用性和优良的可靠性使其成为现代电子设备的理想选择。
    推荐结论
    我们强烈推荐 KZH 系列铝电解电容器用于需要高性能、长寿命的电子设备中。无论是工业控制、汽车电子还是消费电子领域,该产品都能提供卓越的支持和服务。
    附注:请在购买前向厂商索取最新的产品规格,并严格按照技术手册中的指导使用产品,以获得最佳性能和使用寿命。

EKZH250ELL222MK30S参数

参数
电容值 2.2mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.5875A@ 120Hz,3.45A@ 100 kHz
工作寿命 6000h@ 105°C
长*宽*高 12.5mm*30mm*31.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKZH250ELL222MK30S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZH250ELL222MK30S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZH250ELL222MK30S EKZH250ELL222MK30S数据手册

EKZH250ELL222MK30S封装设计

查看详情并下载
Symbol
Footprint
3D Model
