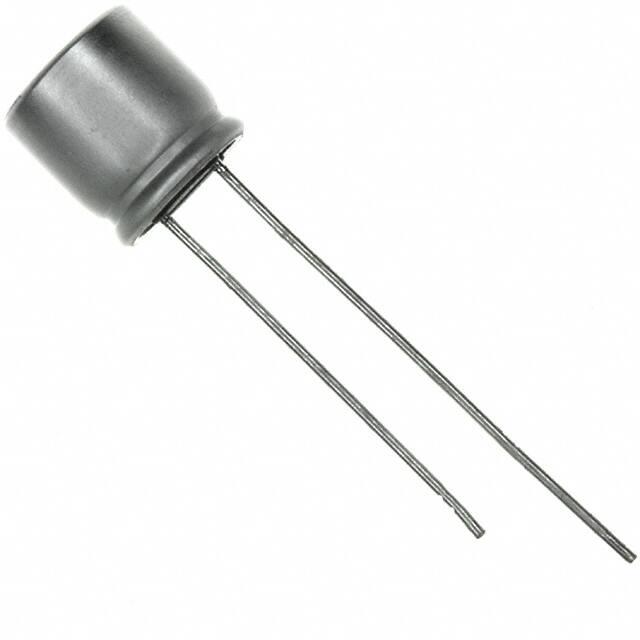

APSC2R5ELL102MH08S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 1mF 2.5V ±20% 7mΩ 2000h@ 105°C 6.1A@ 100kHz 插件,D8XL8MM 通孔安装 8mm*8mm*8mm
供应商型号: 661-APSC2R5L102MH08S
供应商: Mouser
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 APSC2R5ELL102MH08S

APSC2R5ELL102MH08S概述

    # NPCAP™ PSC系列导电聚合物铝固体电容器

    一、产品简介


    NPCAP™ PSC系列是专为高可靠性设计的导电聚合物铝固体电容器,以其卓越的性能和广泛的适用性在电子行业中脱颖而出。本系列产品具有超低等效串联电阻(ESR)、高纹波电流能力,适用于DC-DC转换器、电压调节器和主板去耦等场景。额定电压范围为2.5至16Vdc,标称电容范围为270µF到2,700µF,非常适合计算机母板以及其他对高频和高效率有严格要求的应用。

    二、技术参数


    | 参数类别 | 指标 |

    | 温度范围 | -55°C 至 +105°C |
    | 额定电压范围 | 2.5V 至 16Vdc |
    | 容量公差 | ±20%(在20°C,120Hz条件下) |
    | 泄漏电流 | \(I = \max(0.2CV, 500\mu A)\),其中\(C\)为电容值(µF),\(V\)为额定电压(V) |
    | 损耗因子(tanδ) | ≤0.10(在20°C,120Hz条件下) |
    | 低温阻抗比 | Z(-25°C)/Z(+20°C) ≤ 1.15
    Z(-55°C)/Z(+20°C) ≤ 1.25(100kHz下) |
    | 耐久性 | 15,000小时 @ 105°C |
    | 端子形状 | 径向引脚 |

    三、产品特点和优势


    NPCAP™ PSC系列电容器采用先进的导电聚合物技术,具备极低的ESR和出色的纹波电流处理能力,确保系统运行稳定高效。其出色的耐温性和高可靠性使其成为现代电子设备的理想选择。此外,该系列产品通过了RoHS认证并符合无卤素标准,体现了环保理念。其尺寸紧凑且多样化,支持不同电压和容量需求,非常适合各种应用场合。

    四、应用案例和使用建议


    应用案例
    - DC-DC转换器:作为关键组件优化电源效率。
    - 电压调节器:提供稳定的输出电压。
    - 计算机主板:用于去耦和滤波以提高整体性能。
    使用建议
    为了最大化产品的使用寿命,请确保在规定的温度范围内操作,并避免长时间暴露于极端条件之下。定期监测系统的温升情况,必要时采取散热措施。

    五、兼容性和支持


    NPCAP™ PSC系列电容器可与其他主流电路板组件无缝集成,无需额外的设计调整即可投入实际应用。制造商提供了详尽的产品文档和支持服务,包括安装指南和技术咨询,帮助客户快速解决问题。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 初始充电后发现发热异常 | 检查电路连接是否正确,确认负载是否匹配 |
    | 工作温度超过推荐范围 | 调整工作环境或选用更高温度等级的产品 |
    | 漏电流超出预期 | 更换符合规格的新产品 |

    七、总结和推荐


    综上所述,NPCAP™ PSC系列导电聚合物铝固体电容器凭借其高性能、长寿命及广泛适用性,在电子元器件市场中占据重要地位。它不仅满足了现代电子产品对小型化、高效能的需求,还提供了可靠的支持和服务保障。因此,对于需要高性能电容的应用场景,强烈推荐选用此系列产品。

APSC2R5ELL102MH08S参数

参数
电容值 1mF
额定电压 2.5V
容差 ±20%
ESR-等效串联电阻 7mΩ
纹波电流 6.1A@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 8mm*8mm*8mm
通用封装 插件,D8XL8MM
安装方式 通孔安装
零件状态 在售
包装方式 散装

APSC2R5ELL102MH08S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

APSC2R5ELL102MH08S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON APSC2R5ELL102MH08S APSC2R5ELL102MH08S数据手册

APSC2R5ELL102MH08S封装设计

查看详情并下载
Symbol
Footprint
3D Model
