EKMR421VSN471MR45S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 470μF 420V ±20% 2000h@ 105°C 1.85A@ 120Hz,2.6455A@ 50 kHz 卡入式安装,按扣安装,通孔安装 30mm*45mm*47.5mm
供应商型号: EKMR421VSN471MR45S
供应商: 国内现货
标准整包数: 200

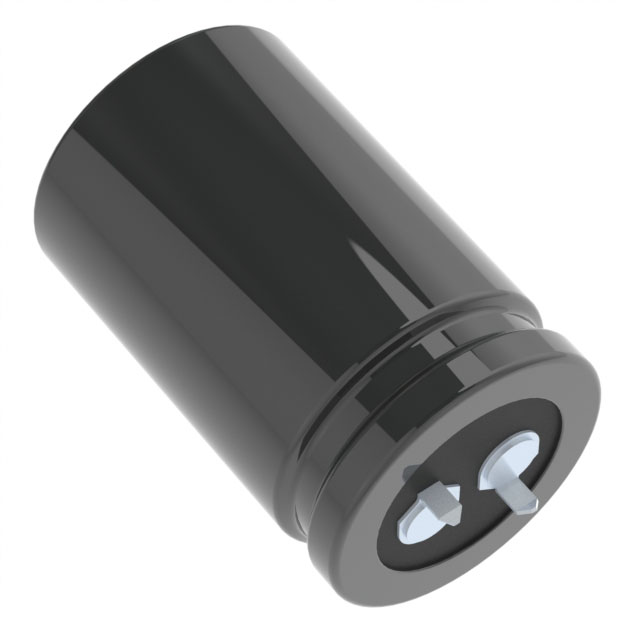

NIPPON CHEMI-CON 铝电解电容 EKMR421VSN471MR45S

EKMR421VSN471MR45S概述

    大容量铝电解电容器 — KM系列

    产品简介


    KM系列电容器是专为高压环境下的应用设计的大容量铝电解电容器。其独特的设计使其比当前的KMQ系列减少了5毫米的高度,同时提供了高达50%的电流波动处理能力。这些电容器适用于逆变控制和开关电源系统,在严苛的工作条件下表现出色。其标准工作温度范围为-25°C至+105°C,符合RoHS2标准。

    技术参数


    KM系列电容器的技术参数如下:
    - 额定电压范围:160Vdc 至 450Vdc
    - 电容范围:100μF 至 3,300μF
    - 温度范围:-25°C 至 +105°C
    - 额定波动电流:最大值为 1.58 Arms/105°C,120Hz
    - 泄漏电流:I ≤ 3CV(C:名义电容,V:额定电压)
    - 损耗因子(tanδ):
    - 160Vdc 至 250Vdc:0.15
    - 315Vdc 至 450Vdc:0.20
    - 低温特性(最大阻抗比):
    - 160Vdc 至 250Vdc:4
    - 315Vdc 至 450Vdc:8
    - 耐久性:经过 105°C 下 2,000 小时的 DC 电压测试后,电容变化 ≤ ±20%,损耗因子变化 ≤ 200%,泄漏电流 ≤ 初始指定值。
    - 存储寿命:在无电压施加的情况下,暴露于 105°C 下 1,000 小时后,电容变化 ≤ ±15%,损耗因子变化 ≤ 150%,泄漏电流 ≤ 初始指定值。

    产品特点和优势


    - 小型化设计:比KMQ系列降低5毫米的高度,便于安装和节省空间。
    - 高电流波动处理能力:相比同尺寸的KMQ系列,电流波动处理能力提高50%。
    - 高温稳定性:能在-25°C至+105°C的宽温度范围内稳定工作。
    - 可靠性:经过长时间高温老化试验,确保在恶劣环境下依然可靠。
    - 环保合规:符合RoHS2标准,无溶剂残留,适合绿色应用。

    应用案例和使用建议


    KM系列电容器广泛应用于逆变器控制和开关电源系统。例如,它们可以用于光伏逆变器、UPS系统和工业电源模块中,以提供稳定的电流波动处理能力和可靠的性能。
    使用建议:
    - 在高频环境下使用时,需要根据频率进行电流补偿,以确保长期稳定运行。
    - 建议在设计电路时考虑内部加热对寿命的影响,适当降低rms波动电流,延长电容器使用寿命。

    兼容性和支持


    KM系列电容器与多种电子设备兼容,适用于不同的应用场景。厂商提供详尽的技术支持和维护服务,确保客户能够顺利使用并获得最佳效果。

    常见问题与解决方案


    - 问题:高温环境下电容器寿命缩短。
    - 解决方案:减小rms波动电流,降低内部发热。
    - 问题:电容值和损耗因子变化超出预期。
    - 解决方案:检查应用条件,调整负载或冷却措施。
    - 问题:泄漏电流过高。
    - 解决方案:检查电路连接,确保无短路现象。

    总结和推荐


    KM系列大容量铝电解电容器以其独特的设计、高可靠性、良好的高温稳定性和环保特性,成为高压环境应用的理想选择。它不仅能够满足复杂应用的需求,还能提供较长的使用寿命和良好的性能表现。我们强烈推荐这一系列的产品,尤其是在需要高效能和高稳定性的场合。

EKMR421VSN471MR45S参数

参数
电容值 470μF
额定电压 420V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.85A@ 120Hz,2.6455A@ 50 kHz
工作寿命 2000h@ 105°C
长*宽*高 30mm*45mm*47.5mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKMR421VSN471MR45S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMR421VSN471MR45S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMR421VSN471MR45S EKMR421VSN471MR45S数据手册

EKMR421VSN471MR45S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 17.3802
2000+ ¥ 16.8588
库存: 12600
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 3476.04
