EKZN800ELL681MM20S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 680μF 80V ±20% 10000h@ 105°C 1.362A@ 120Hz,2.27A@ 100 kHz 通孔安装 18mm*20mm*21.5mm
供应商型号: EKZN800ELL681MM20S
供应商: Master
标准整包数: 25

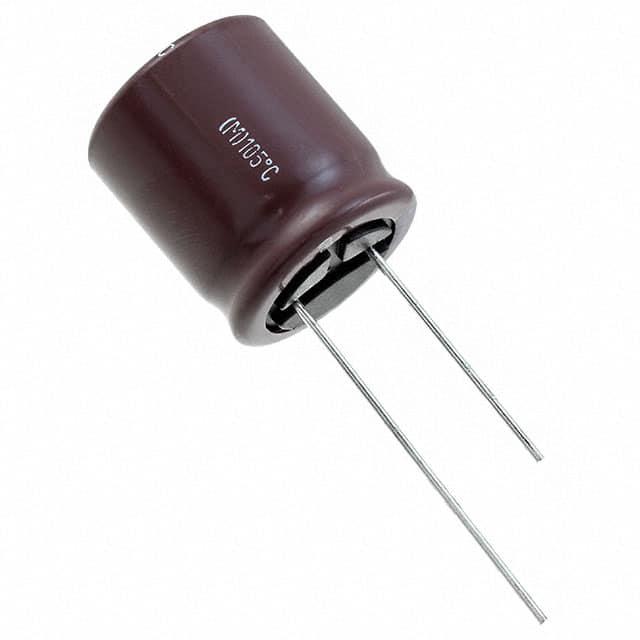

NIPPON CHEMI-CON 铝电解电容 EKZN800ELL681MM20S

EKZN800ELL681MM20S概述

    # KZN Series Miniature Aluminum Electrolytic Capacitors

    产品简介


    KZN系列微型铝电解电容器是新一代高性能电容器,专为满足现代电子设备对低阻抗、高可靠性及长寿命的需求而设计。这些电容器采用创新的高稳定性电解质,具有低阻抗、高纹波电流承受能力以及优良的工作耐久性。KZN系列产品广泛应用于电源管理、消费电子、工业控制以及汽车电子等领域,可有效提升系统整体性能和可靠性。
    产品类型
    - 微型铝电解电容器
    - 封装类型:径向引脚式
    主要功能
    - 高效滤波
    - 能量存储
    - 消除电路中的噪声
    应用领域
    - 开关电源
    - 工业自动化设备
    - 汽车电子
    - 家电控制板

    技术参数


    | 参数类别 | 描述 |

    | 工作温度范围 | -40℃ 至 +105℃ |
    | 额定电压范围 | 6.3VDC 至 100VDC |
    | 电容范围 | 8.2µF 至 22,000µF |
    | 漏电流 | I = max(0.01CV, 3µA),其中 C 为标称电容值(µF),V 为额定电压(V) |
    | 失效率因子(tanδ) | 见下表 |
    | 额定纹波电流 | 最大可达 10,000 小时 @ 105℃ 下的高纹波承受能力 |
    | 端子类型 | 径向引脚式 |
    | tanδ (最大值) | 6.3V | 10V | 16V | 25V | 35V | 50V | 63V | 80V | 100V |
    ||
    | - | 0.22 | 0.19 | 0.16 | 0.14 | 0.12 | 0.10 | 0.09 | 0.09 | 0.08 |

    产品特点和优势


    1. 高稳定性电解液
    创新的高稳定性电解液显著提高了产品的使用寿命和可靠性。
    2. 高纹波电流承受能力
    可承受高达 10,000 小时的高纹波电流运行,适用于高负载应用场景。
    3. 宽泛的工作条件
    支持从 -40℃ 至 +105℃ 的工作温度范围,确保在极端环境下稳定工作。
    4. 兼容性强
    提供多种尺寸和电容值选择,能够轻松匹配各种电路需求。
    5. 环保合规
    符合 RoHS2 标准,绿色环保无溶剂残留。

    应用案例和使用建议


    应用案例
    - 开关电源模块:用于储能和滤波,显著减少电源输出纹波。
    - 车载电子系统:作为滤波元件,保障电源系统的稳定运行。
    使用建议
    - 在高温环境中使用时,建议降低纹波电流以延长产品寿命。
    - 根据具体应用需求,选择适合的电容值和额定电压。

    兼容性和支持


    兼容性
    KZN 系列电容器可与其他标准铝电解电容器互换使用,且具有优异的机械稳定性,适合在多类型设备中集成。
    厂商支持
    - 提供详细的技术文档和应用指南。
    - 专业技术支持团队随时解答用户疑问。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品发热严重 | 减少纹波电流或改善散热条件 |
    | 泄漏电流异常 | 检查是否超出额定电压或温度范围 |
    | 寿命不达标 | 更换符合更高要求的型号或降低工作条件 |

    总结和推荐


    综合评估
    KZN 系列微型铝电解电容器以其高可靠性、高纹波电流承受能力和宽温域工作特性脱颖而出。尤其在恶劣工作环境下表现出色,是现代电子设备的理想选择。
    推荐使用
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐 KZN 系列电容器用于需要高性能和高可靠性的各类电子设备中。对于追求高品质和长寿命的设计工程师而言,这是一个值得信赖的选择。

EKZN800ELL681MM20S参数

参数
电容值 680μF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.362A@ 120Hz,2.27A@ 100 kHz
长*宽*高 18mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKZN800ELL681MM20S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZN800ELL681MM20S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZN800ELL681MM20S EKZN800ELL681MM20S数据手册

EKZN800ELL681MM20S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.2179 ¥ 10.3152
250+ $ 0.8448 ¥ 7.0237
500+ $ 0.7227 ¥ 6.0087
1000+ $ 0.6519 ¥ 5.4174
2500+ $ 0.6383 ¥ 5.2268
5000+ $ 0.6277 ¥ 5.1404
7500+ $ 0.6246 ¥ 5.1145
10000+ $ 0.6246 ¥ 5.1145
库存: 1458
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 257.88
