EKZE630ELL821MM25S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 820μF 63V ±20% 5000h@ 105°C 1.68A@ 120Hz,2.8A@ 100kHz 通孔安装 25mm*25mm*26.5mm
供应商型号: F-EKZE630ELL821MM25S
供应商: 海外现货
标准整包数: 500

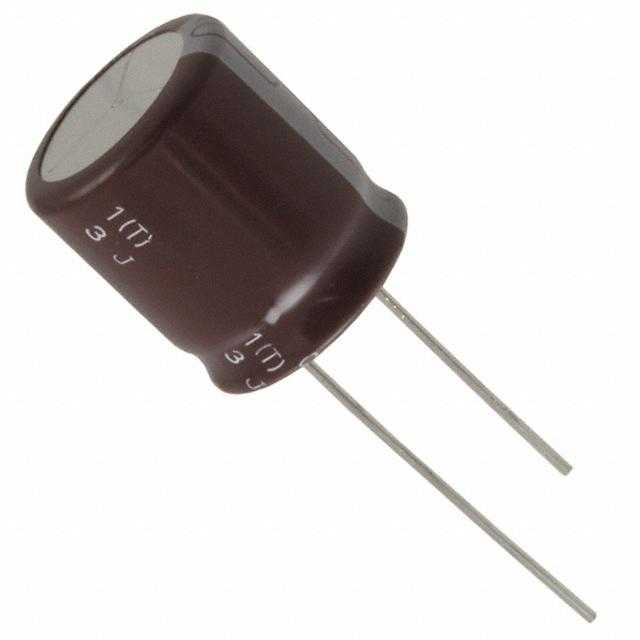

NIPPON CHEMI-CON 铝电解电容 EKZE630ELL821MM25S

EKZE630ELL821MM25S概述

    高品质铝电解电容器技术手册解读

    1. 产品简介


    本手册详细介绍了一种新型低阻抗铝电解电容器(KZE Series),适用于105℃的工作温度。这些电容器通过采用创新的电解质配方,显著降低了内部阻抗,从而提高了其在高频应用中的性能。主要功能包括高耐久性和优异的纹波电流承载能力,广泛应用于消费电子、工业控制及汽车电子等领域。

    2. 技术参数


    以下为KZE系列电容器的主要技术参数:
    | 参数类别 | 具体数值 |

    | 温度范围 | -40°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 100V 直流 |
    | 容量容差 | ±20% (M) |
    | 漏电流 | I=0.01CV 或 3µA,取较大值 |
    | 失效因子 (tanδ) | 见具体规格(随额定电压和容量变化) |
    | 电容变化率 | ≤ ±25% 初始值 |
    | 工作寿命 | 在105°C条件下:2,000 至 5,000 小时 |
    其他特性如直径、长度和端子类型请参考尺寸表。

    3. 产品特点和优势


    - 低阻抗设计:创新电解液配方显著降低阻抗,适合高频应用场景。
    - 高可靠性:可在105°C环境下工作,并提供长达数千小时的使用寿命。
    - 无溶剂残留:符合RoHS2标准,环保且安全。
    - 卓越性能:宽泛的工作温度范围和可靠的纹波电流承受能力。

    4. 应用案例和使用建议


    应用案例:
    KZE系列电容器非常适合用于开关电源、DC/DC转换器和逆变器等需要高纹波电流承载的应用场景。例如,在车载电子系统中,它可有效吸收瞬态电流波动,确保系统的稳定运行。
    使用建议:
    - 建议根据实际应用需求选择合适的工作温度和额定电压。
    - 在高温环境下使用时,需适当降低纹波电流以延长使用寿命。
    - 考虑到内部发热影响,设计时应合理布局以提高散热效率。

    5. 兼容性和支持


    KZE系列电容器与其他主流铝电解电容器具有良好的兼容性,便于替换现有产品。厂商提供了详尽的技术支持文档,并保证产品质量可靠。如有任何疑问,可随时联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 漏电流过大 | 确保安装正确并检查回路是否正常 |
    | 使用寿命未达预期 | 降低纹波电流以减少内部温升 |
    | 电容器外观变形 | 立即停止使用并联系售后服务 |

    7. 总结和推荐


    KZE系列铝电解电容器凭借其低阻抗、高可靠性及宽泛的工作条件,在同类产品中表现优异。尤其适合对高性能和长寿命有要求的应用场景。综上所述,强烈推荐该系列产品作为电子设计中的优选元件。
    推荐指数:★★★★★(满分五星)

EKZE630ELL821MM25S参数

参数
电容值 820μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.68A@ 120Hz,2.8A@ 100kHz
工作寿命 5000h@ 105°C
长*宽*高 25mm*25mm*26.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售

EKZE630ELL821MM25S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZE630ELL821MM25S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZE630ELL821MM25S EKZE630ELL821MM25S数据手册

EKZE630ELL821MM25S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3932 ¥ 3.3307
1000+ $ 0.3897 ¥ 3.3009
1500+ $ 0.3862 ¥ 3.2712
库存: 7000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1665.35
