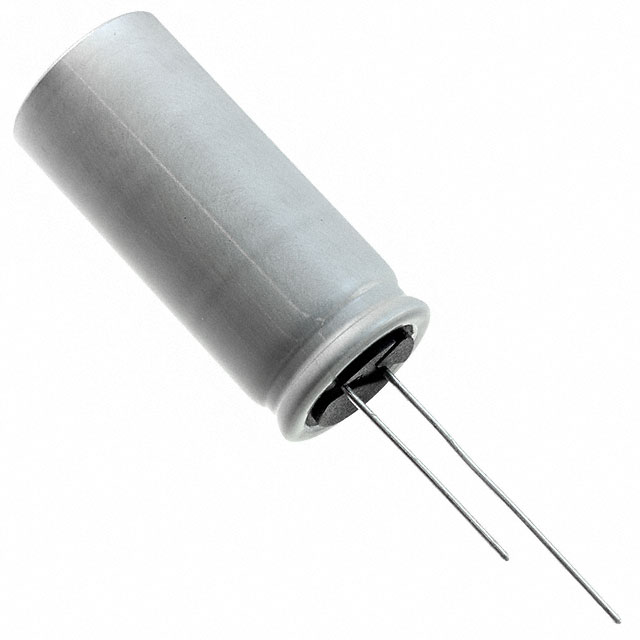

EGPD101ELL361MK35H

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 360μF 100V ±20% 45mΩ@ 100kHz 2000h@ 135°C 1.765A@ 120Hz,3.53A@ 100kHz 插件,D12.5xL35mm 通孔安装 12.5mm*35mm*36.5mm
供应商型号: 661-EGPD101E361MK35H
供应商: Mouser
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 EGPD101ELL361MK35H

EGPD101ELL361MK35H概述


    产品简介


    GPDSeries(铝电解电容器) 是一款高性能的小型铝电解电容器系列,专为高可靠性要求的应用而设计,如汽车模块和其他高温环境下的应用。此系列产品基于 GPA 系列进行了尺寸优化,并提升了对纹波电流的支持能力。其关键特性包括:135℃的高耐温能力、长寿命及良好的纹波电流处理性能。此外,GPDSeries 符合 RoHS 和 AEC-Q200 标准,能够满足现代电子产品对于环保与安全的需求。
    主要功能包括:
    - 长时间耐受高温工作环境(最高 150℃短时运行)
    - 极高的纹波电流承受能力
    - 高可靠性和长期稳定性
    - 多种额定电压范围选择(25V 至 100V)
    应用领域涵盖汽车电子、工业控制、通信设备以及消费类电子等多个行业。

    技术参数


    以下是 GPDSeries 的主要技术规格:
    | 项目 | 特性描述 |

    | 温度范围 | -40℃ 至 +135℃ |
    | 额定电压范围 | 25VDC 至 100VDC |
    | 容量范围(µF) | 160 至 12,000 |
    | 容量容差 | ±20%(M 级,120Hz,20℃) |
    | 泄漏电流 | I = max{0.03CV, 4µA}(C 为电容量,V 为额定电压) |
    | 损耗因子(tanδ) | ≤0.14(最大值,随频率变化而调整) |
    | 尺寸规格(mm) | φD × L 可选值:12.5 × 20、12.5 × 35 等 |
    | 最大阻抗比(低温) | Z(-25℃)/Z(+20℃) = 2,Z(-40℃)/Z(+20℃) = 4 |
    | 端子形式 | 支持径向引线连接 |
    寿命特性:
    - 在 125℃ 或 135℃ 下,可运行 2,000 至 3,000 小时;
    - 在 150℃ 环境下进行更高温度测试时,仍能保持性能稳定。

    产品特点和优势


    GPDSeries 的核心优势体现在以下几个方面:
    1. 高可靠性:可在极端环境下长时间稳定运行,适合苛刻的工作条件。
    2. 低损耗设计:通过优化内部结构和材料选择,降低了功耗和发热。
    3. 优异的耐热性:能够在高达 135℃ 的工作温度下正常工作,并且具备一定的短期过载保护能力。
    4. 环保认证:完全符合 RoHS 和 AEC-Q200 标准,满足全球市场的法规要求。
    5. 多样化选择:提供多种尺寸和容量组合,灵活适应不同设计需求。
    这些特点使 GPDSeries 成为汽车电子、电源管理、通信基站等领域不可或缺的关键部件。

    应用案例和使用建议


    典型应用案例:
    1. 汽车电子模块:用于发动机控制单元(ECU)、车载音响系统等高可靠性要求的场景。
    2. 工业控制设备:适用于工业电源滤波、变频器中的储能和旁路功能。
    3. 通信基础设施:在服务器、路由器等设备中作为储能和滤波组件。
    使用建议:
    - 在选择具体型号时,需根据实际应用中的电压、电流需求匹配合适的容量和额定值。
    - 针对高纹波电流场景,建议优先选用较大容量版本以减少热积累。
    - 建议配合良好的散热措施,在极端高温环境中提高使用寿命。

    兼容性和支持


    GPDSeries 支持与主流 PCB 设计兼容,并可通过调整封装形式适应不同安装需求。厂商提供了详尽的产品规格文档和技术支持服务,确保客户在使用过程中获得充分的技术指导。同时,产品经过严格的质量控制流程,确保每批次产品均符合高标准要求。

    常见问题与解决方案


    1. 问题:产品使用一段时间后性能下降怎么办?
    - 解决方案:检查工作环境温度是否超出规范,必要时采取散热措施;定期清洁表面灰尘并避免湿气侵入。
    2. 问题:纹波电流超过额定值会有什么影响?
    - 解决方案:适当降低输入电压或更换更高额定值的电容器;合理分配电路负载以减少单个电容的压力。
    3. 问题:如何延长产品的使用寿命?
    - 解决方案:尽量将工作温度保持在推荐范围内,避免频繁冷热循环;正确焊接连接点,防止接触不良。

    总结和推荐


    总体来看,GPDSeries 铝电解电容器凭借其卓越的耐高温性能、超长使用寿命及优良的纹波电流承载能力,成为众多高端电子设备的理想选择。对于需要高性能和高稳定性的场合,强烈推荐采用此系列产品。然而,使用前务必查阅完整的产品规格说明书,并结合具体应用场景进行详细评估。
    推荐指数:★★★★★

EGPD101ELL361MK35H参数

参数
电容值 360μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 45mΩ@ 100kHz
纹波电流 1.765A@ 120Hz,3.53A@ 100kHz
工作寿命 2000h@ 135°C
长*宽*高 12.5mm*35mm*36.5mm
通用封装 插件,D12.5xL35mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EGPD101ELL361MK35H厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EGPD101ELL361MK35H数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EGPD101ELL361MK35H EGPD101ELL361MK35H数据手册

EGPD101ELL361MK35H封装设计

查看详情并下载
Symbol
Footprint
3D Model
