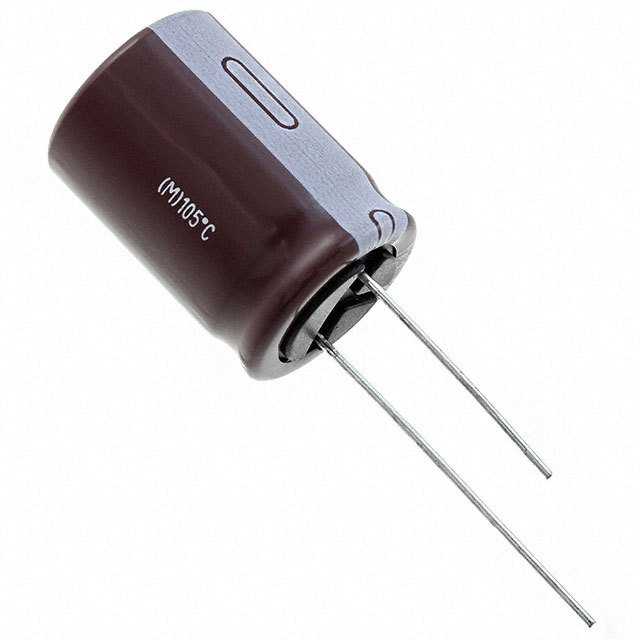

EKZN800ELL821MM25S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 820μF 80V ±20% 10000h@ 105°C 1.5A@ 120Hz,2.5A@ 100kHz 插件,D18xL25mm 通孔安装 26.5mm(高度)
供应商型号: BEL-EKZN800ELL821MM25S
供应商: 海外现货
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 EKZN800ELL821MM25S

EKZN800ELL821MM25S概述

    KZN系列铝电解电容器技术手册

    产品简介


    KZN系列铝电解电容器是一款具有低阻抗和高工作温度(最高可达105℃)的高性能电容器。该系列产品采用了创新的高稳定性电解液,具有高纹波电流和长寿命的特点。主要应用于汽车电子、电源设备、工业控制等领域,是现代电子系统中不可或缺的重要组件。

    技术参数


    - 工作电压范围:6.3Vdc 至 100Vdc
    - 电容范围:8.2µF 至 22,000µF
    - 温度范围:-40℃ 至 +105℃
    - 耐久时间:6,000 至 10,000 小时(在 105℃ 下)
    - 最大泄露电流:I = 0.01CV 或 3µA,取两者较大值
    - 损耗因子:根据电压不同,在 20℃、120Hz 下的最大值为 0.22 到 0.08
    - 阻抗比:在-25℃ 和 -40℃ 下分别为 2倍 和 3倍最大值
    - 电容变化率:初始值的±25% (对于 6.3Vdc 和 10Vdc,为±30%)

    产品特点和优势


    1. 创新电解液:采用创新的高稳定性电解液,保证了电容器在高温环境下的稳定运行。
    2. 高纹波电流:能够承受较高的纹波电流,适合高频应用。
    3. 长寿命:具备较长的使用寿命,适用于需要长期稳定的电子产品。
    4. 宽温域适用:能够在极端温度条件下保持良好的性能表现。
    5. 环保合规:符合 RoHS2 标准,无溶剂残留。

    应用案例和使用建议


    KZN系列电容器广泛应用于电源管理模块、变频器、LED驱动器、通信设备等领域。对于需要处理较高纹波电流的应用,如电动车辆的逆变器,该系列电容器是一个理想的选择。在使用过程中,应确保在额定电压范围内使用,并避免超过最高工作温度以延长其寿命。

    兼容性和支持


    KZN系列电容器与其他标准铝电解电容器相比,在物理尺寸和引脚布局方面兼容性良好,可以直接替换现有应用中的类似产品。制造商提供了详细的产品规格和技术支持,以确保客户可以顺利使用这些产品。

    常见问题与解决方案


    - 问题:电容器温度过高导致损坏。
    解决方案:在设计电路时,需确保电容器工作在安全的工作温度范围内,合理布置散热措施,避免直接暴露于高温环境中。
    - 问题:电容器容量下降。
    解决方案:定期检查电容器的容量,并根据需要更换。使用适当的测试工具进行容量测量,确保其性能符合要求。

    总结和推荐


    KZN系列铝电解电容器凭借其创新的高稳定性电解液和优秀的性能指标,成为了高性能电子设备的理想选择。无论是应用于汽车电子还是工业控制系统,KZN系列电容器都能提供可靠的电力存储和滤波功能。对于寻求高效能和长期稳定性的应用,我们强烈推荐选用KZN系列电容器。

EKZN800ELL821MM25S参数

参数
电容值 820μF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.5A@ 120Hz,2.5A@ 100kHz
工作寿命 10000h@ 105°C
长*宽*高 26.5mm(高度)
通用封装 插件,D18xL25mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

EKZN800ELL821MM25S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZN800ELL821MM25S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZN800ELL821MM25S EKZN800ELL821MM25S数据手册

EKZN800ELL821MM25S封装设计

查看详情并下载
Symbol
Footprint
3D Model
