EKMG250ELL220ME11D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 22μF 25V ±20% 1000h@ 105°C 54mA@ 120Hz,97.2mA@ 100kHz 通孔安装 5mm*11mm*12.5mm
供应商型号: EKMG250ELL220ME11D
供应商: Master
标准整包数: 250

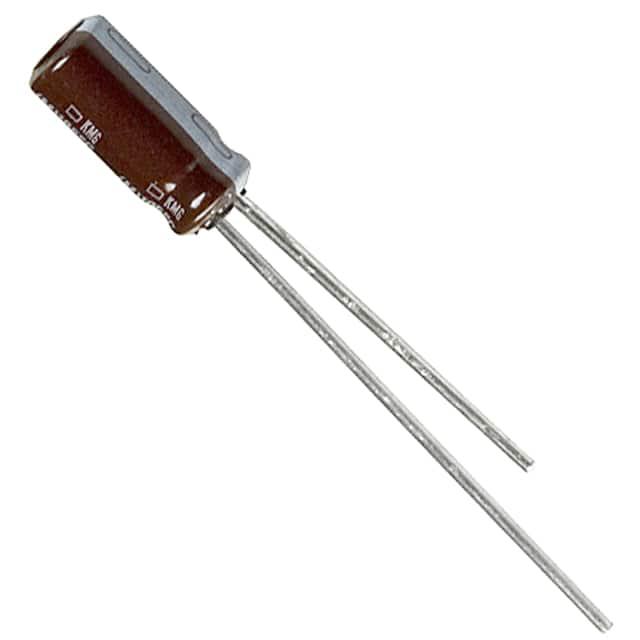

NIPPON CHEMI-CON 铝电解电容 EKMG250ELL220ME11D

EKMG250ELL220ME11D概述

    电子元器件产品技术手册

    产品简介


    本手册介绍了型号为KMGSeries的铝电解电容器。该系列产品适用于广泛的温度范围(-55至+105℃),并具备出色的耐温性能和高可靠性。这些电容器广泛应用于电源管理、工业自动化、汽车电子、通信设备等领域。

    技术参数


    以下是KMGSeries电容器的技术规格及关键参数:
    - 额定电压范围:6.3至450V直流
    - 温度范围:
    - -55至+105℃(6.3至100Vdc)
    - -40至+105℃(160至400Vdc)
    - -25至+105℃(450Vdc)
    - 容差:±20%
    - 泄漏电流:
    - 6.3至100Vdc:1分钟后最大值为0.1CV+40μA或0.03CV+15μA
    - 160至400Vdc:5分钟后最大值为0.03CV+15μA
    - 损耗因子(tanδ):
    - 105℃下各电压等级的最大值为0.08至0.52
    - 寿命:
    - 在105℃环境下工作1000小时后恢复到20℃时满足一定性能指标
    - 存储1000小时后恢复到20℃时满足一定性能指标

    产品特点和优势


    - 高耐温性能:能够在极端温度条件下正常工作,适应各种恶劣环境。
    - 长寿命设计:具备出色的耐久性,使用寿命长,降低维护成本。
    - 卓越的稳定性:低损耗因子和稳定的性能表现,确保长期稳定运行。
    - 环保标准:符合RoHS2标准,绿色环保。

    应用案例和使用建议


    KMGSeries电容器广泛应用于多种电子设备中,例如:
    - 电源管理模块:用于滤波和储能,提高系统效率和稳定性。
    - 工业自动化控制系统:提供稳定的电压支撑,保证系统的可靠运行。
    - 汽车电子:确保在高温和振动环境下仍能稳定工作。
    - 通信设备:确保信号传输过程中的稳定性。
    使用建议:
    - 在选择电容器时,需根据具体应用需求考虑额定电压、电容量等因素。
    - 高频应用场合需注意选择合适的频率响应范围。

    兼容性和支持


    - KMGSeries电容器与市面上多数主流电子产品兼容。
    - 厂商提供详细的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题一:电容器在高温下容易失效。
    - 解决方案:选用高耐温型号,并遵循手册中的安装指南,避免过度发热。

    - 问题二:电容器漏电严重。
    - 解决方案:检查是否符合额定电压要求,确认使用环境是否适当,并参考手册中的泄漏电流计算公式。

    总结和推荐


    综上所述,KMGSeries铝电解电容器凭借其优秀的耐温性能、高可靠性和长寿命,成为众多应用场景的理想选择。对于需要高性能、高稳定性的设备来说,它无疑是最佳的解决方案。强烈推荐在相关电子设备中采用该系列电容器。

EKMG250ELL220ME11D参数

参数
电容值 22μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 54mA@ 120Hz,97.2mA@ 100kHz
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKMG250ELL220ME11D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMG250ELL220ME11D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMG250ELL220ME11D EKMG250ELL220ME11D数据手册

EKMG250ELL220ME11D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.086 ¥ 0.7286
3000+ $ 0.0724 ¥ 0.6018
6000+ $ 0.0709 ¥ 0.5891
9000+ $ 0.0675 ¥ 0.5611
27000+ $ 0.0669 ¥ 0.5477
51000+ $ 0.0666 ¥ 0.5451
102000+ $ 0.0661 ¥ 0.5417
150000+ $ 0.0661 ¥ 0.5417
库存: 1158
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 182.15
