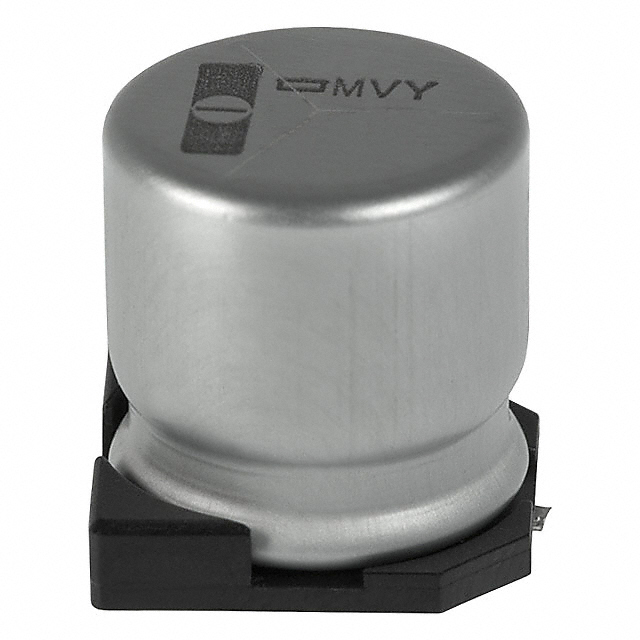

EMVY500ARA331MKE0S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 330μF 50V ±20% 50mΩ 5000h@ 105°C 325mA@ 120Hz,650mA@ 100kHz 贴片安装 13mm*13mm*13.5mm
供应商型号: 12M-EMVY500ARA331MKE0S
供应商: 国内现货
标准整包数: 200
NIPPON CHEMI-CON 铝电解电容 EMVY500ARA331MKE0S

EMVY500ARA331MKE0S概述

    # AIchipTM-MVYSeries 铝电解电容器技术手册

    产品简介


    AIchipTM-MVYSeries 是一款专为数字设备设计的铝电解电容器,尤其是适用于DC-DC转换器。该系列产品具有低阻抗特性,在105℃的工作温度下表现出色,能够显著提升电子设备的稳定性和可靠性。此系列电容器还具备耐溶剂型(除了80Vdc和100Vdc型号),适用于需要高度可靠性的应用场景。

    技术参数


    AIchipTM-MVYSeries 的主要技术规格如下:
    | 参数项 | 描述 |

    | 工作温度范围 | -55℃至+105℃ |
    | 额定电压范围 | 6.3Vdc 至 100Vdc |
    | 容量公差 | ±20%(M)(在20℃,120Hz时) |
    | 泄漏电流 | I=0.01CV 或 3μA(较大值) |
    | 失效因子 (tanδ) | 6.3V 至 100Vdc,具体数值见数据表 |
    | 耐用性 | 1,000小时 至 5,000小时(105℃条件下) |
    | 封装尺寸 | 各种型号见具体数据表 |

    产品特点和优势


    1. 低阻抗:有助于降低电路中的电阻损耗,提高效率。
    2. 高耐热性:可在高达105℃的环境中正常工作,适合高温环境下的应用。
    3. 溶剂抗性:多数型号具备耐溶剂性能,适用于化工环境。
    4. 振动稳定性:采用振动稳定结构设计,确保在振动环境下仍能稳定运行。
    5. 环保标准:符合RoHS2标准及AEC-Q200标准。

    应用案例和使用建议


    AIchipTM-MVYSeries 广泛应用于各种数字设备,特别是DC-DC转换器中。例如,在电源管理模块中,它们能够有效滤波和稳定输出电压,确保系统的可靠运行。此外,由于其耐高温和耐溶剂特性,非常适合在工业控制和汽车电子等严苛环境下使用。
    使用建议:
    1. 在选择电容器时,需根据具体的工作电压和容量需求来挑选合适的型号。
    2. 注意电容器的额定电压不要超过实际工作电压,避免过压导致损坏。
    3. 确保安装过程中不会对电容器施加过大压力,以免影响其密封性。

    兼容性和支持


    AIchipTM-MVYSeries 与其他标准表面贴装工艺兼容,便于集成到现有的电子设备中。对于更多详细的技术数据和测试报告,可联系制造商获取。此外,制造商还提供全面的技术支持和维护服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:电容器出现泄漏电流过大。
    解决方案:检查电容器是否在额定电压和温度范围内工作;若不在范围内,调整系统设置以适应电容器的工作条件。
    2. 问题:电容器温度过高。
    解决方案:检查是否有散热不良的地方,适当增加散热措施,确保工作温度不超过电容器的额定范围。
    3. 问题:电容器失效时间短于预期。
    解决方案:检查电容器是否长时间处于高工作电流下,如是,则应降低工作电流或考虑使用更高耐久性的型号。

    总结和推荐


    AIchipTM-MVYSeries 铝电解电容器凭借其卓越的耐温、耐溶剂和抗震性能,以及低阻抗特性,成为在恶劣环境中使用的理想选择。尤其适合应用于DC-DC转换器等对电容器性能要求较高的场合。强烈推荐给需要高性能电容器的工程师和制造商,确保您的电子产品能够长期稳定运行。
    通过以上的详细描述和技术参数说明,相信读者已经对AIchipTM-MVYSeries 铝电解电容器有了全面了解。在实际应用中,务必仔细选择合适的型号并遵循使用建议,以充分发挥其性能。

EMVY500ARA331MKE0S参数

参数
电容值 330μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 50mΩ
工作寿命 5000h@ 105°C
纹波电流 325mA@ 120Hz,650mA@ 100kHz
长*宽*高 13mm*13mm*13.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

EMVY500ARA331MKE0S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EMVY500ARA331MKE0S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EMVY500ARA331MKE0S EMVY500ARA331MKE0S数据手册

EMVY500ARA331MKE0S封装设计

查看详情并下载
Symbol
Footprint
3D Model
