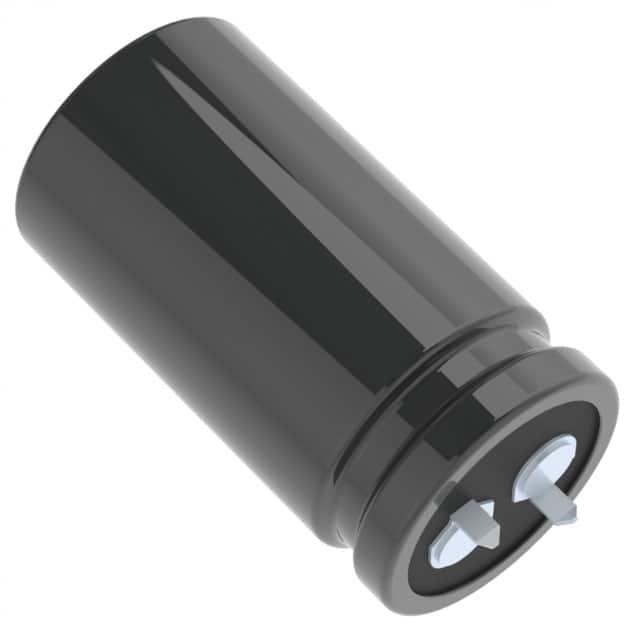

EKMQ201VSN102MQ45S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 1mF 200V ±20% 2000h@ 105°C 2.3A@ 120Hz,3.45A@ 50 kHz 卡入式安装,按扣安装,通孔安装 25.4mm*45mm*47mm
供应商型号: EKMQ201VSN102MQ45S
供应商: Master
标准整包数: 5
NIPPON CHEMI-CON 铝电解电容 EKMQ201VSN102MQ45S

EKMQ201VSN102MQ45S概述

    大容量铝电解电容器KMQ系列

    产品简介


    KMQ系列是标准型的快速插入式铝电解电容器,适用于多种工业应用,尤其在高温度环境下表现出色。这些电容器在105℃条件下具有出色的耐久性和可靠性,适合需要大容量储能和稳定电流的应用场景。KMQ系列电容器广泛应用于电力系统、工业控制设备、通信设备及各类电源设备。

    技术参数


    - 工作温度范围:-40℃至+105℃(35/50Vdc),-25℃至+105℃(160至450Vdc)
    - 额定电压范围:35/50Vdc,160至450Vdc
    - 电容范围:10,000µF及以下
    - 电容容差:±20%
    - 漏电流:I ≤ 3CV(I为最大漏电流(µA),C为标称电容(µF),V为额定电压(V))
    - 损耗因子(tanδ):具体数值随额定电压不同而变化
    - 阻抗比(Z):-40℃时最高可达初始值的10倍
    - 额定纹波电流:根据型号不同而异
    - 使用寿命:在105℃下持续通电2,000小时后,电容变化不超过±20%,损耗因子不超过200%,漏电流不超过初始值

    产品特点和优势


    KMQ系列电容器具有以下显著特点和优势:
    - 高温稳定性:能够在高达105℃的极端环境中正常工作。
    - 优异的耐久性:2,000小时的纹波电流寿命测试结果证明其出色的稳定性。
    - 环保合规:符合RoHS2标准,非溶剂耐受型。
    - 宽广的电容范围:涵盖多种型号,满足不同的应用需求。

    应用案例和使用建议


    KMQ系列电容器适用于多种工业应用场景,例如:
    - 电源滤波器:用于提高电源系统的稳定性,减少纹波电压。
    - 马达启动电路:提供稳定的电流支持,确保马达稳定运行。
    - 太阳能逆变器:利用其高容量特性,为逆变器提供可靠的储能支持。
    使用建议:
    - 在选择电容器时,应根据实际工作条件选择合适的额定电压和电容值,以避免过压或欠压情况。
    - 在高频率应用中,应注意调整额定纹波电流以保持电容器的最佳性能。

    兼容性和支持


    KMQ系列电容器具有广泛的兼容性,可与其他标准插件兼容。制造商提供了详尽的产品规格和技术支持,确保用户能够顺利使用和维护电容器。

    常见问题与解决方案


    - 问题1:电容器漏电流过大
    - 解决方法:检查工作电压是否超过额定电压,确保使用正确的型号和连接方式。
    - 问题2:电容值不稳定
    - 解决方法:确保电容器在规定的温度范围内使用,避免高温过载。
    - 问题3:电容器发热严重
    - 解决方法:降低纹波电流,使用合适的散热装置。

    总结和推荐


    KMQ系列大容量铝电解电容器以其高可靠性和宽泛的工作温度范围,成为众多工业应用的理想选择。其在极端环境下的出色表现,使得它在电力系统、工业自动化等领域有着广泛的应用前景。推荐在需要高稳定性和大容量存储的应用场景中使用此系列电容器。
    如需进一步了解或采购,请联系相关技术支持团队,获取最新的产品规格和详细的技术资料。

EKMQ201VSN102MQ45S参数

参数
电容值 1mF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 2.3A@ 120Hz,3.45A@ 50 kHz
长*宽*高 25.4mm*45mm*47mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKMQ201VSN102MQ45S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMQ201VSN102MQ45S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMQ201VSN102MQ45S EKMQ201VSN102MQ45S数据手册

EKMQ201VSN102MQ45S封装设计

查看详情并下载
Symbol
Footprint
3D Model
