APXG200ARA151MF80G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 150μF 20V ±20% 25mΩ 15000h@ 105°C 3.2A@ 100 kHz SMD 贴片安装 6.6mm*6.6mm*8mm
供应商型号: CSJ-ST50079114
供应商: 海外现货
标准整包数: 1

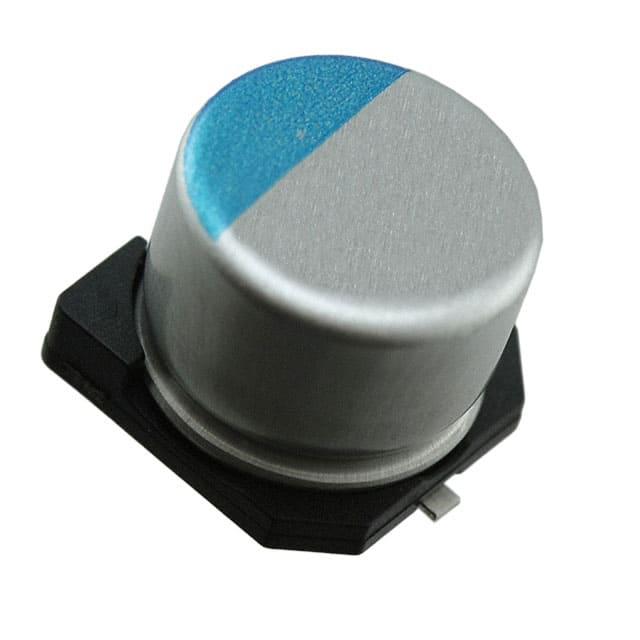

NIPPON CHEMI-CON 铝电解电容 APXG200ARA151MF80G

APXG200ARA151MF80G概述

    NPCAPTM-PXG Series: Super Low ESR, High Ripple Current Aluminum Capacitors

    1. 产品简介


    产品名称: NPCAPTM-PXG 系列铝电解电容器
    产品类型: 表面贴装型电容器
    主要功能:
    - 超低等效串联电阻(ESR)
    - 高纹波电流能力
    - 采用导电聚合物材料
    应用领域:
    适用于各种高性能电子产品,如电源转换、滤波、去耦和储能应用。

    2. 技术参数


    | 参数 | 值 |

    | 额定电压范围 | 16V至25V直流 |
    | 电容范围 | 10μF至1000μF |
    | 工作温度范围 | -55°C 至 +105°C |
    | 溶剂耐受型 | 可选 |
    | RoHS合规性 | 符合RoHS 2 |
    | 卤素自由度 | 无卤素 |
    电气特性:
    - 电容公差:±20%(在20°C,120Hz时)
    - 最大损耗因子(tanδ):0.12(在20°C,120Hz时)
    - 最高阻抗比:在-25°C时为1.15,在-55°C时为1.25(100kHz)
    耐久性测试:
    - 热冲击测试:经过105°C的15,000小时热老化后,电容变化 ≤ ±20%
    - 高湿测试:经过60°C,90%-95%RH的1,000小时(E46,F45:500小时)高湿处理后,电容变化 ≤ ±20%

    3. 产品特点和优势


    特点:
    - 极低的ESR值,有效降低电路中的能量损失。
    - 高温稳定性强,能在广泛的温度范围内保持稳定。
    - 高纹波电流能力,适合应用于高频和高负载的场合。
    - 符合RoHS 2标准,无卤素设计,环保友好。
    优势:
    - 在电源管理和滤波应用中表现出色,显著提高系统的可靠性和效率。
    - 长寿命和高可靠性,减少维护成本和停机时间。
    - 小巧的尺寸和轻量的设计使其适用于空间有限的应用场合。

    4. 应用案例和使用建议


    应用场景:
    - 用于DC/DC转换器中的输出滤波,可提供稳定的直流电压。
    - 作为电源线路中的去耦电容,抑制电源噪声,提高系统稳定性。
    - 用于存储设备中的备用电源,确保系统在突发断电情况下的数据安全。
    使用建议:
    - 在高频率应用中,考虑选用电容量较大的型号,以获得更好的滤波效果。
    - 确保正确的焊接条件,避免焊接过程对电容器性能的影响。
    - 在安装前,应进行必要的老化处理,以确保其长期稳定性。

    5. 兼容性和支持


    兼容性:
    - 该系列产品与其他电子元件具有良好的兼容性,能够无缝集成到现有系统中。
    - 厂商提供了详细的安装指南和技术支持文档,帮助用户正确使用和维护产品。
    支持:
    - 客户可以通过厂商的技术支持热线或在线客服获取帮助。
    - 厂商还提供了全面的产品文档和技术培训,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    常见问题及解决办法:
    - Q: 电容值超出公差范围?
    A: 检查焊接过程是否符合规范,必要时重新焊接。
    - Q: 发热严重?
    A: 确认工作环境温度是否超出额定范围,调整负载或改善散热条件。
    - Q: 泄漏电流过大?
    A: 测量泄漏电流是否超过标准值,如有必要,更换新的电容器。

    7. 总结和推荐


    总结:
    - NPCAPTM-PXG 系列铝电解电容器凭借其超低ESR、高纹波电流能力和广泛的温度适应性,在高性能电子产品中表现出色。
    - 高温稳定性和长寿命使其成为众多应用的理想选择。
    推荐:
    - 强烈推荐使用 NPCAPTM-PXG 系列电容器,尤其适用于对电容性能要求高的应用场景。

APXG200ARA151MF80G参数

参数
电容值 150μF
额定电压 20V
容差 ±20%
ESR-等效串联电阻 25mΩ
纹波电流 3.2A@ 100 kHz
工作寿命 15000h@ 105°C
长*宽*高 6.6mm*6.6mm*8mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

APXG200ARA151MF80G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

APXG200ARA151MF80G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON APXG200ARA151MF80G APXG200ARA151MF80G数据手册

APXG200ARA151MF80G封装设计

查看详情并下载
Symbol
Footprint
3D Model
