EKXG161ELL331MMN3S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 330μF 160V ±20% 10000h@ 105°C 1.39A@ 120Hz,3.1275A@ 100kHz 通孔安装 18mm*31.5mm*31.5mm
供应商型号: EKXG161ELL331MMN3S
供应商: Master
标准整包数: 6

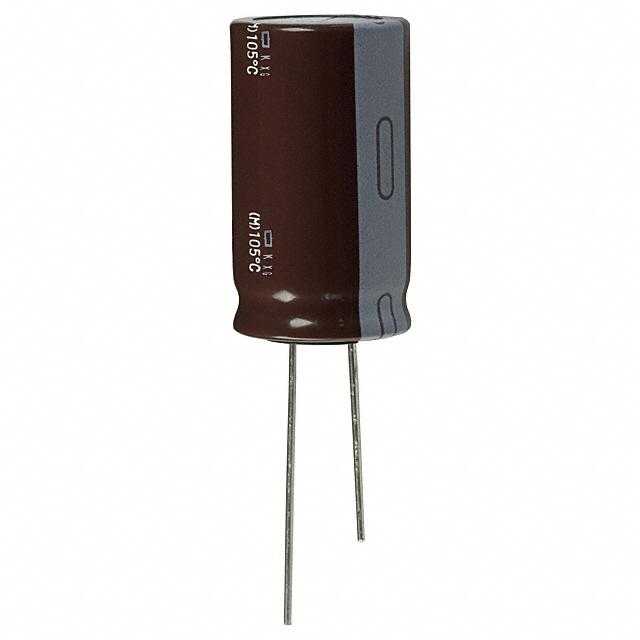

NIPPON CHEMI-CON 铝电解电容 EKXG161ELL331MMN3S

EKXG161ELL331MMN3S概述

    KXG Series Aluminum Electrolytic Capacitors: A Comprehensive Guide

    1. 产品简介


    KXG系列铝电解电容器专为电子镇流电路和其他长寿命应用而设计。这些电容器具备出色的耐久性和可靠性,能够在宽广的工作温度范围内稳定运行。适用于照明、电源转换器、通信设备以及各种需要高可靠性的工业和消费电子设备。

    2. 技术参数


    KXG系列铝电解电容器的主要技术参数如下:
    - 额定电压范围:160Vdc 至 450Vdc
    - 温度范围:
    - -40°C 至 +105°C(160Vdc 至 400Vdc)
    - -25°C 至 +105°C(450Vdc)
    - 电容容差:±20%
    - 损耗角正切(tanδ):
    - 160Vdc 至 250Vdc:最大 0.20(120Hz)
    - 350Vdc 至 450Vdc:最大 0.24(120Hz)
    - 额定纹波电流:根据电容大小不同而变化,最大值可达1865mArms(105°C时)
    - 最大阻抗比:
    - 额定电压 160Vdc 至 250Vdc:-25°C 下为 3 倍,-40°C 下为 6 倍
    - 额定电压 350Vdc 和 400Vdc:-25°C 下为 5 倍,-40°C 下为 6 倍
    - 额定电压 450Vdc:-25°C 下为 6 倍,无-40°C 数据

    3. 产品特点和优势


    KXG系列铝电解电容器的主要特点和优势如下:
    - 长寿命:高达8,000至10,000小时的纹波电流耐受能力,确保长时间稳定运行。
    - 耐高温:能够在高达105°C的环境下正常工作,适用于高温环境下的应用。
    - 低损耗:低损耗角正切(tanδ)确保了高效能和低能量损失。
    - 高可靠性:经过严格的耐久测试,能够满足各种工业标准要求。
    - 环保认证:符合RoHS2标准,适合现代环保要求的应用。

    4. 应用案例和使用建议


    KXG系列铝电解电容器广泛应用于各种电子设备中,例如:
    - 电子镇流器:提供稳定电容值,确保灯泡的长寿命和光效稳定。
    - 电源转换器:提高转换效率,减少发热,延长设备使用寿命。
    - 通信设备:确保设备在严苛环境下的可靠性和稳定性。
    使用建议:
    - 在选择电容器时,根据实际应用需求确定所需的额定电压和电容值。
    - 在高纹波电流应用场合下,合理减小纹波电流,以提高电容器的使用寿命。
    - 在安装过程中,确保电容器的极性正确,避免短路或其他电气故障。

    5. 兼容性和支持


    KXG系列电容器与其他常见的电子设备兼容,可广泛应用于多种电路设计中。厂家提供详细的技术文档和支持服务,帮助用户更好地理解和使用这些电容器。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:电容器过热。
    - 解决方案:检查电容器的额定电压是否与应用匹配,确保负载电流不超过额定值。
    - 问题:电容器漏电。
    - 解决方案:检查电容器的绝缘材料是否有损坏,确保正确的接线方式。
    - 问题:电容器失效。
    - 解决方案:确保在规定的温度和湿度范围内使用,定期检查和更换老旧电容器。

    7. 总结和推荐


    KXG系列铝电解电容器凭借其出色的性能和可靠性,在众多应用场景中表现出色。其长寿命、高耐温性和低损耗等特点使其成为电子设备的理想选择。强烈推荐在需要高性能电容的应用中使用此产品。

EKXG161ELL331MMN3S参数

参数
电容值 330μF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.39A@ 120Hz,3.1275A@ 100kHz
工作寿命 10000h@ 105°C
长*宽*高 18mm*31.5mm*31.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKXG161ELL331MMN3S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKXG161ELL331MMN3S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKXG161ELL331MMN3S EKXG161ELL331MMN3S数据手册

EKXG161ELL331MMN3S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6687 ¥ 14.1335
10+ $ 1.4789 ¥ 12.5263
100+ $ 1.3745 ¥ 11.4283
250+ $ 1.2186 ¥ 10.1323
500+ $ 1.0475 ¥ 8.4653
1000+ $ 0.9307 ¥ 7.7341
2500+ $ 0.9221 ¥ 7.5508
5000+ $ 0.9221 ¥ 7.5508
库存: 6
起订量: 6 增量: 0
