首页  >  产品百科  >  EKMS451VSN561MA50S

EKMS451VSN561MA50S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 560μF 450V ±20% 3000h@ 105°C 2.22A@ 120Hz,3.1746A@ 50kHz 2220 卡入式安装,通孔安装 35mm*50mm*52.5mm
供应商型号: F-EKMS451VSN561MA50S
供应商: 海外现货
标准整包数: 200

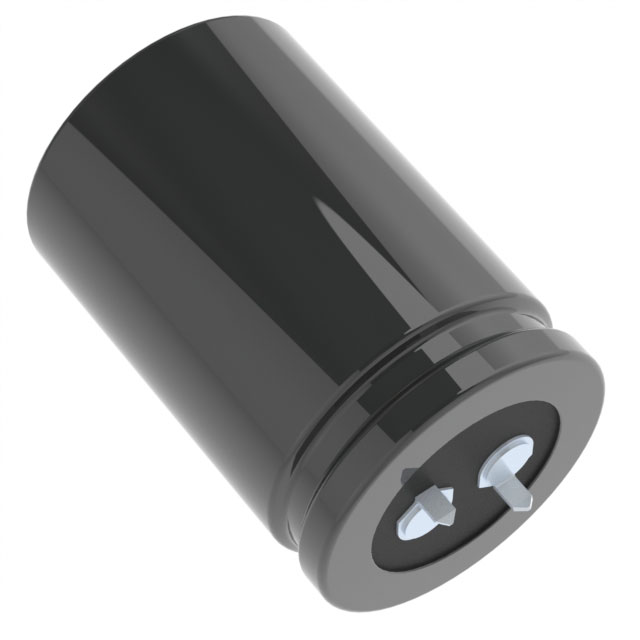

NIPPON CHEMI-CON 铝电解电容 EKMS451VSN561MA50S

EKMS451VSN561MA50S概述


    产品简介


    产品类型:大容量铝电解电容器
    主要功能:本产品适用于光伏系统和其他需要高性能电容的应用场景,具有高耐久性和宽温度范围的特性。
    应用领域:适用于太阳能发电系统、工业控制、电源转换等场景。

    技术参数


    电气特性
    - 额定电压范围:160Vdc 至 600Vdc
    - 电容范围:47µF 至 3,300µF
    - 温度范围:-40℃ 至 +105℃(160Vdc 至 500Vdc),-25℃ 至 +105℃(550Vdc 至 600Vdc)
    - 泄露电流:\( I \leq 3CV \),其中 \( I \) 为最大泄露电流 (μA),\( C \) 为额定电容 (μF),\( V \) 为额定电压 (V)
    - 损耗因子:在 20℃ 下,120Hz 频率时,160Vdc 至 400Vdc 范围内 ≤0.15,420Vdc 至 600Vdc 范围内 ≤0.20
    工作环境
    - 工作温度:-40℃ 至 +105℃
    - 耐受寿命:在 105℃ 下可承受 3,000 小时的纹波电流
    - 存储寿命:在 105℃ 下无电压施加情况下暴露 1,000 小时后,其电容变化不超过初始值的 ±15%,损耗因子不超过初始值的 150%

    产品特点和优势


    特点
    - 低温性能:在低温下阻抗比正常温度下高 4 到 8 倍
    - 高可靠性:具备 105℃ 的高温耐受能力
    - 耐久性:在高纹波电流条件下具有长寿命,可在 105℃ 下运行 3,000 小时
    - 非溶剂型:产品不受溶剂侵蚀
    优势
    - 环境适应性强:能够在极端温度环境中可靠运行
    - 应用广泛:特别适合太阳能发电系统,也能应用于其他需要高稳定性的场合
    - 高耐久性:保证长期稳定的工作性能

    应用案例和使用建议


    应用案例
    该电容器常用于太阳能发电系统,因其能够在极端温度环境下稳定运行,且具有高耐久性和宽电压范围,非常适合太阳能发电系统的储能环节。
    使用建议
    - 在高频应用中,考虑到频率对纹波电流的影响,建议根据手册中的频率倍数表格选择合适的额定纹波电流
    - 确保散热良好,以避免内部加热引起的电容性能下降

    兼容性和支持


    - 兼容性:该电容器与同类设备兼容,适用于多种不同的电路设计
    - 支持:提供详尽的技术文档和客户支持服务,确保用户能够充分利用产品的优势

    常见问题与解决方案


    - 问题:如何判断电容器是否损坏?
    - 解决办法:通过测量电容器的电容值和泄露电流来判断,如果发现与额定值相差较大,则可能已经损坏。
    - 问题:如何进行电容器的日常维护?
    - 解决办法:定期检查电容器的外观是否有异常,测量其电容值和泄露电流,确保其在正常范围内工作。

    总结和推荐


    综合评估
    该电容器在温度范围、耐久性和额定电压方面表现出色,特别适合需要在极端环境下工作的应用场合,如太阳能发电系统。它的高可靠性使其在市场上具备很强的竞争力。
    推荐
    鉴于上述性能和应用优势,强烈推荐在需要高性能、高可靠性的应用场景中使用这款电容器。

EKMS451VSN561MA50S参数

参数
电容值 560μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 2.22A@ 120Hz,3.1746A@ 50kHz
长*宽*高 35mm*50mm*52.5mm
通用封装 2220
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKMS451VSN561MA50S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMS451VSN561MA50S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMS451VSN561MA50S EKMS451VSN561MA50S数据手册

EKMS451VSN561MA50S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 5.4072 ¥ 45.7994
400+ $ 5.359 ¥ 45.3905
600+ $ 5.3107 ¥ 44.9815
库存: 1600
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 9159.88
