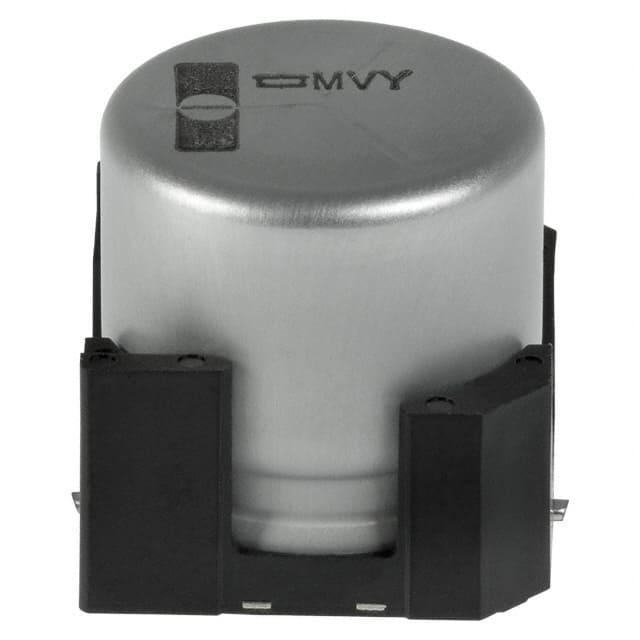

EMVY101GDA221MLN0S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 220μF 100V ±20% 500mΩ 5000h@ 105°C 450mA@ 120Hz,900mA@ 100kHz 贴片安装 17mm*17mm*21.5mm
供应商型号: EMVY101GDA221MLN0S
供应商: Master
标准整包数: 125
NIPPON CHEMI-CON 铝电解电容 EMVY101GDA221MLN0S

EMVY101GDA221MLN0S概述


    产品简介


    ALchipTM-MVY系列铝电解电容器 是一款专为数字设备设计的产品,特别是在直流-直流转换器中的应用尤为广泛。其关键特性包括低阻抗、耐溶剂性能(除80和100Vdc型号外)和抗振动结构。这些特性使得它们适用于苛刻的工作环境。同时,这款产品符合RoHS2标准,并且通过了AEC-Q200认证。

    技术参数


    - 温度范围:-55°C至+105°C(6.3V至63Vdc),-40°C至+105°C(80V及100Vdc)
    - 额定电压范围:6.3Vdc至100Vdc
    - 容差:±20%(在20°C,120Hz时)
    - 漏电流:最大漏电流 \(I = \max(0.01CV, 3\mu A)\)
    - 损耗因子(tanδ):最大值随电压变化而变化(具体数值见技术手册)
    - 耐久性:在105°C下暴露时间从1,000小时到5,000小时不等(具体时间参见不同型号)

    产品特点和优势


    - 低阻抗:有助于提高电路的效率和稳定性。
    - 高耐久性:能够在105°C的高温下工作长达5,000小时,显著提高了可靠性。
    - 抗振动结构:适合安装在需要承受强烈振动的应用环境中。
    - 环保合规:符合RoHS2和AEC-Q200标准,满足日益严格的环保要求。
    - 高可靠性和长寿命:在极端条件下依然能够保持良好的性能。

    应用案例和使用建议


    该电容器适用于各种数字设备和电源模块,尤其是那些需要高稳定性和可靠性的场合。例如,在工业控制系统的直流-直流转换器中,ALchipTM-MVY系列能够提供稳定的电源输出。在实际使用中,用户需要注意控制电路中的纹波电流,以避免内部发热导致耐久性降低。建议在设计电路时根据实际需求选择合适的型号和参数,并进行充分的测试验证。

    兼容性和支持


    - 兼容性:该系列产品具有多种尺寸代码和终端代码,可以方便地与其他电子元件或设备集成。对于更详细的兼容性信息,建议参考制造商提供的资料。
    - 支持和服务:制造商提供了详尽的技术文档和支持服务,包括产品规格书、应用指南和技术咨询等。用户可以通过官方网站或联系技术支持获取更多信息。

    常见问题与解决方案


    - 问题1:如何计算最大允许的纹波电流?
    解答:根据技术手册中的规定,可以通过查阅特定型号的额定纹波电流表来确定最大允许的纹波电流。
    - 问题2:如果需要更高的耐久性,应采取什么措施?
    解答:为了延长使用寿命,可以考虑降低纹波电流的幅度,并且确保工作环境温度不会过高。
    - 问题3:产品是否符合RoHS标准?
    解答:是的,该系列产品符合RoHS2标准,适用于无铅焊接工艺。

    总结和推荐


    总体而言,ALchipTM-MVY系列铝电解电容器是一款高性能、高可靠性的电子元器件,特别适合于数字设备和电源管理领域。它不仅具备低阻抗、耐高温、抗振动等优良特性,还符合环保和行业认证标准。对于追求高效稳定供电的设计师和工程师来说,这款产品是一个非常值得推荐的选择。在使用过程中,务必仔细阅读技术手册并遵循推荐的操作规范,以确保最佳的使用效果和产品寿命。

EMVY101GDA221MLN0S参数

参数
电容值 220μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 500mΩ
工作寿命 5000h@ 105°C
纹波电流 450mA@ 120Hz,900mA@ 100kHz
长*宽*高 17mm*17mm*21.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

EMVY101GDA221MLN0S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EMVY101GDA221MLN0S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EMVY101GDA221MLN0S EMVY101GDA221MLN0S数据手册

EMVY101GDA221MLN0S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 1.5249 ¥ 12.679
250+ $ 1.5173 ¥ 12.6156
500+ $ 1.4681 ¥ 12.2002
1000+ $ 1.4538 ¥ 11.9051
2500+ $ 1.4464 ¥ 11.8446
5000+ $ 1.439 ¥ 11.7841
7500+ $ 1.4327 ¥ 11.7323
10000+ $ 1.4327 ¥ 11.7323
库存: 2250
起订量: 125 增量: 0
交货地:
最小起订量为:125
合计: ¥ 1584.87
