ELXV800ELL102MM40S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 1mF 80V ±20% 400mΩ 5000h@ 105°C 1.185A@ 120Hz,2.37A@ 100kHz 通孔安装 18mm*40mm*41.5mm
供应商型号: 12M-ELXV800ELL102MM40S
供应商: 国内现货
标准整包数: 250

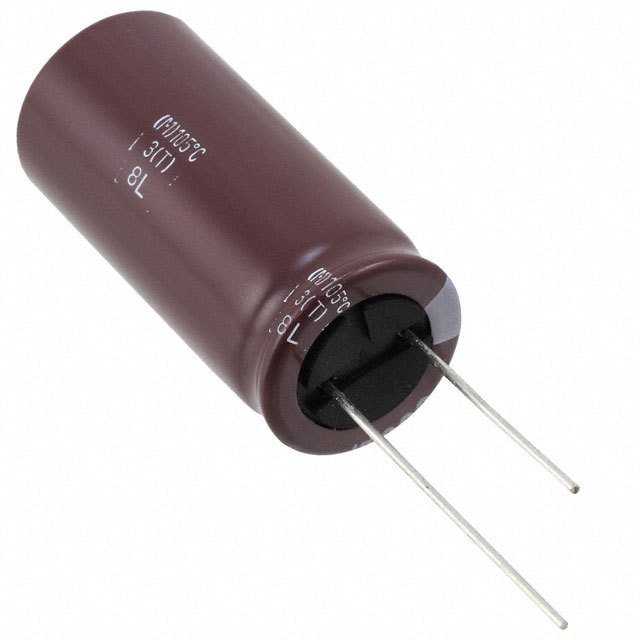

NIPPON CHEMI-CON 铝电解电容 ELXV800ELL102MM40S

ELXV800ELL102MM40S概述

    LXV Series Aluminum Electrolytic Capacitors

    1. 产品简介


    LXV系列铝电解电容器是一款低阻抗设计的高品质电容器,可在高达105℃的工作温度下保持出色的性能。该系列产品广泛应用于汽车电子、工业控制、电源转换和通信设备等领域,确保系统在严苛环境下的稳定运行。

    2. 技术参数


    LXV系列铝电解电容器的技术规格如下:
    - 温度范围:-55℃至+105℃
    - 额定电压范围:6.3V至100Vdc
    - 容值范围:120µF至15000µF
    - 容差:±20%
    - 漏电流:I=0.01CV 或 3µA,以较大者为准
    - 损耗因子(tanδ):不同电压等级下的最大值范围从0.08到0.22
    - 最低阻抗比:-55℃时为3max.
    - 耐久性:在105℃下运行2000小时至5000小时后,仍能维持初始电容变化不超过±20%,损耗因子不超过初始值的200%,漏电流不超出初始值。
    - 货架寿命:在无电压条件下,暴露于105℃环境1000小时后恢复至20℃,电容变化不超过±20%,损耗因子不超过初始值的200%,漏电流不超出初始值。

    3. 产品特点和优势


    LXV系列铝电解电容器的主要特点包括:
    - 低阻抗:能够有效降低电路中的电阻,提高电路效率。
    - 高耐温:能在高达105℃的环境下稳定工作,适用于高温环境。
    - 耐溶剂:特殊设计使电容器具有良好的耐溶剂性能。
    - 环保合规:符合RoHS2标准,并通过AEC-Q200认证,适合于环保要求严格的应用场合。
    - 长寿命:在额定条件下可达到较长的使用寿命。

    4. 应用案例和使用建议


    LXV系列铝电解电容器广泛应用于多种电路设计中。例如,在车载电子设备中,它被用于滤波和储能;在工业控制领域,它作为电源部分的滤波电容。在使用这些电容器时,建议根据具体的应用场景选择合适的容值和额定电压,并注意环境温度的影响。为了延长电容器的寿命,应尽量减少内部发热,特别是在高频应用中,需合理降低rms电流。

    5. 兼容性和支持


    LXV系列铝电解电容器具有广泛的兼容性,适用于多种电子设备。制造商提供了详尽的技术支持文档和指导,包括安装指南、常见问题解答以及故障排除指南。如有任何疑问,可以随时联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其解决方法:
    - 问题:电容器工作温度过高导致性能下降。
    - 解决方案:降低输入电压,使用散热片或其他散热措施,以减少内部发热。
    - 问题:电容器在低频情况下性能不佳。
    - 解决方案:检查是否需要增加容值或选择适合低频应用的型号。
    - 问题:电容器出现泄漏电流过大的情况。
    - 解决方案:确认安装是否正确,电容器是否受到物理损坏,或者尝试更换新批次的产品。

    7. 总结和推荐


    LXV系列铝电解电容器以其优异的性能、广泛的适用性和长寿命著称,非常适合需要高性能、高温稳定性的应用场合。总体而言,它是一款非常值得推荐的产品,无论是对于研发工程师还是终端用户来说都是一个不错的选择。

ELXV800ELL102MM40S参数

参数
电容值 1mF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 400mΩ
工作寿命 5000h@ 105°C
纹波电流 1.185A@ 120Hz,2.37A@ 100kHz
长*宽*高 18mm*40mm*41.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

ELXV800ELL102MM40S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ELXV800ELL102MM40S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ELXV800ELL102MM40S ELXV800ELL102MM40S数据手册
