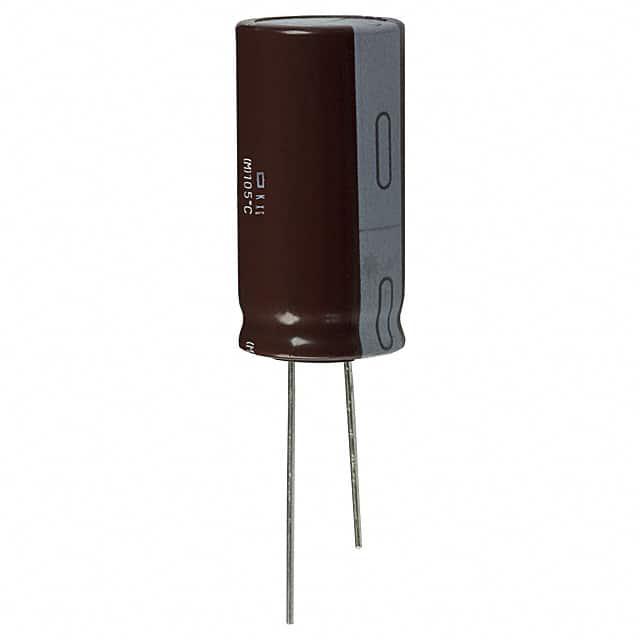

EKXG451ELL820MMP1S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 82μF 450V ±20% 10000h@ 105°C 1.7875A@ 100 kHz,715mA@ 120Hz 通孔安装 18mm*35.5mm*35.5mm
供应商型号: F-EKXG451ELL820MMP1S
供应商: 海外现货
标准整包数: 250
NIPPON CHEMI-CON 铝电解电容 EKXG451ELL820MMP1S

EKXG451ELL820MMP1S概述

    KXG 系列铝电解电容器技术手册

    产品简介


    KXG系列铝电解电容器是专为长寿命应用设计的产品,适用于电子镇流电路及其他需要高可靠性的场合。这些电容器具有160至450Vdc的工作电压范围和105℃的工作温度,确保其在极端环境下的稳定性能。其主要特点包括长寿命(在105℃条件下可达8000至10000小时),非溶剂耐受型设计,符合RoHS2标准,适用于各种工业和消费电子产品。

    技术参数


    - 工作电压范围:160Vdc至450Vdc
    - 工作温度范围:-40℃至+105℃
    - 额定容量范围:多种容量可选,具体见产品规格
    - 容差:±20%
    - 漏电流:在1分钟内 ≤0.1CV + 40μA(CV≤1000);在5分钟内 ≤0.03CV + 15μA(CV>1000)
    - 损耗因子(tanδ):160至250Vdc时 ≤0.20;350至450Vdc时 ≤0.24(20℃,120Hz)
    - 额定纹波电流:请参见产品规格表格
    - 阻抗比:低温度下阻抗比在-25℃时为3,在-40℃时为6
    - 使用寿命:105℃下10000小时(8000小时对于直径10mm的产品)

    产品特点和优势


    KXG系列铝电解电容器的主要优势在于其极高的可靠性、长寿命以及在高温和低温环境下的稳定性。该系列电容器采用非溶剂耐受型设计,符合RoHS2标准,从而减少了环境污染风险。其额定纹波电流高,能够在高频应用中表现出色。此外,其在高温下的长期稳定性能也使其成为恶劣环境下应用的理想选择。

    应用案例和使用建议


    KXG系列铝电解电容器广泛应用于电子镇流电路、电源转换、电机驱动和其他需要长寿命和高稳定性的场合。在使用时,建议根据具体应用需求选择合适的电容器型号,并注意散热设计以延长电容器的使用寿命。对于高频应用,应注意减小内部加热效应以避免影响电容器的耐久性。

    兼容性和支持


    KXG系列电容器设计与多种电子电路板相兼容,易于集成到现有系统中。制造商提供详细的技术支持和售后服务,帮助客户解决使用过程中可能遇到的问题。如有需要,可以联系制造商获取更多技术支持。

    常见问题与解决方案


    1. 问:如何减少电容器的内部加热效应?
    答:降低纹波电流的均方根值,尤其是在高频应用中要特别注意。
    2. 问:如何延长电容器的使用寿命?
    答:合理设计散热系统,避免过热;定期检查电容器的工作状态,及时更换老化的电容器。

    总结和推荐


    KXG系列铝电解电容器凭借其卓越的性能和广泛的适用性,成为长寿命和高可靠性应用的理想选择。其优异的高温稳定性和高可靠性使其在市场上具有很强的竞争力。我们强烈推荐此系列产品给那些需要高性能、高可靠性的应用场合。

EKXG451ELL820MMP1S参数

参数
电容值 82μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.7875A@ 100 kHz,715mA@ 120Hz
长*宽*高 18mm*35.5mm*35.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKXG451ELL820MMP1S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKXG451ELL820MMP1S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKXG451ELL820MMP1S EKXG451ELL820MMP1S数据手册

EKXG451ELL820MMP1S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 1.1243 ¥ 9.5224
500+ $ 1.1142 ¥ 9.4374
750+ $ 1.1042 ¥ 9.3524
库存: 1000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 2380.6
直接购买
加入购物车
