首页  >  产品百科  >  ELXZ6R3ELL102MH15D

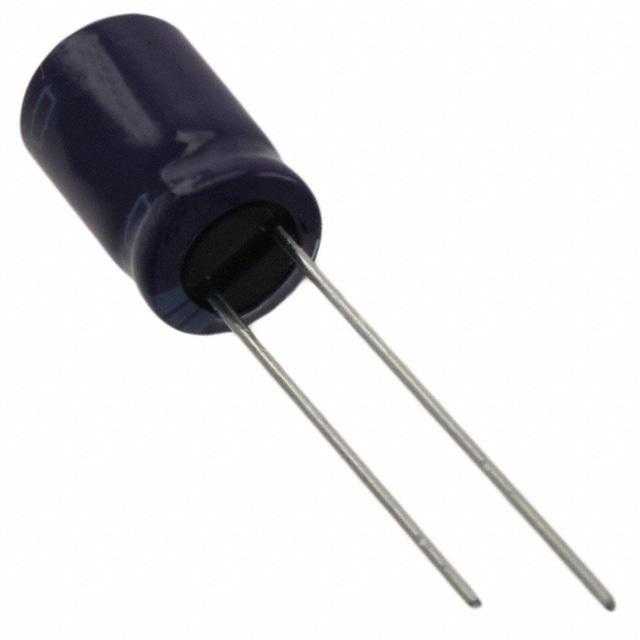

ELXZ6R3ELL102MH15D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 1mF 6.3V ±20% 3000h@ 105°C 438mA@ 120Hz,730mA@ 100kHz 通孔安装 15mm(宽度)*15mm(高度)
供应商型号: 565-1878-ND
供应商: Digi-Key
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 ELXZ6R3ELL102MH15D

ELXZ6R3ELL102MH15D概述

    LXZ系列铝电解电容器

    产品简介


    LXZ系列是专为现代电子设计优化的小型化低阻抗铝电解电容器。这类电容器的工作温度范围宽广,最高可达105℃,非常适合各种严苛的应用环境。主要应用于消费电子、工业自动化、通信设备以及汽车电子等领域。

    技术参数


    | 参数 | 值 |

    | 工作温度范围 | -55℃至+105℃ |
    | 额定电压范围 | 6.3V至63V |
    | 容量公差 | ±20% (M) |
    | 漏电流 | I = 0.01CV 或 3μA,取较大者 |
    | 失效因子(tanδ) | 最大值 0.22(6.3V)到0.08(63V) |
    | 等效串联电阻(ESR) | 最高0.50Ω(20℃,120Hz,6.3V/150μF) |
    | 额定纹波电流(105℃,100kHz) | 最高8.9A(63V/2200μF) |
    | 寿命 | 在105℃下耐受2000小时至8000小时纹波电流 |

    产品特点和优势


    1. 创新电解液和新技术:采用先进的电解质和新工艺,显著降低了高频下的等效串联电阻(ESR),适合高速电路。
    2. 耐溶剂:特定型号的电容器具有抗溶剂特性,更适合恶劣环境下的应用。
    3. 环保合规:符合RoHS2标准,并通过AEC-Q200认证,确保符合行业安全和质量要求。
    4. 可靠性:能够在高温环境下稳定工作,并且具备优良的耐纹波电流能力,显著提高了产品的长期稳定性。

    应用案例和使用建议


    LXZ系列电容器因其低阻抗和高耐纹波电流特性,适用于需要高性能输出的电源滤波、信号耦合、旁路及储能等领域。例如,在电动汽车的充电系统中,能够有效吸收瞬时大电流的变化,提高系统的可靠性和寿命。建议在设计时充分考虑散热措施,以延长电容器的使用寿命。此外,注意选择合适的额定电压和容量,以避免过压或欠压导致的损坏。

    兼容性和支持


    LXZ系列电容器与大多数标准插件及表面贴装设备兼容,可广泛应用于现有电子设备。厂商提供详尽的技术支持和售后服务,包括产品选型指南和技术文档,确保用户能够充分利用产品特性。

    常见问题与解决方案


    1. 问题:电容器漏电流过大
    解决方案:检查电路连接是否正确,确认工作环境温度不超过规定范围。若仍存在问题,建议更换电容器。

    2. 问题:纹波电流超标
    解决方案:降低输入电压或增加外部电感以减少纹波电流,必要时升级电容器容量。
    3. 问题:电容器失效
    解决方案:检查工作条件是否超出额定值,如有异常,及时更换电容器并重新评估设计。

    总结和推荐


    LXZ系列铝电解电容器凭借其低阻抗、小型化设计和广泛的温度适应性,成为许多高要求应用的理想选择。其卓越的耐纹波电流特性和长期可靠性使其在市场上具备强劲的竞争优势。强烈推荐此系列产品用于需要高性能和可靠性的应用场景。

ELXZ6R3ELL102MH15D参数

参数
电容值 1mF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 438mA@ 120Hz,730mA@ 100kHz
长*宽*高 15mm(宽度)*15mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售

ELXZ6R3ELL102MH15D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ELXZ6R3ELL102MH15D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ELXZ6R3ELL102MH15D ELXZ6R3ELL102MH15D数据手册

ELXZ6R3ELL102MH15D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.575 ¥ 4.8588
10+ $ 0.3564 ¥ 3.0116
100+ $ 0.2432 ¥ 2.0349
500+ $ 0.1979 ¥ 1.6561
1000+ $ 0.1827 ¥ 1.5289
3000+ $ 0.1626 ¥ 1.3611
5000+ $ 0.1547 ¥ 1.295
库存: 222
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.85
直接购买
加入购物车
