HHXD630ARA560MJA0G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 56μF 63V ±20% 30mΩ 5000h@ 105°C 180mA@ 120Hz,1.8A@ 100 kHz 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: CSJ-ST64135149
供应商: 海外现货
标准整包数: 1

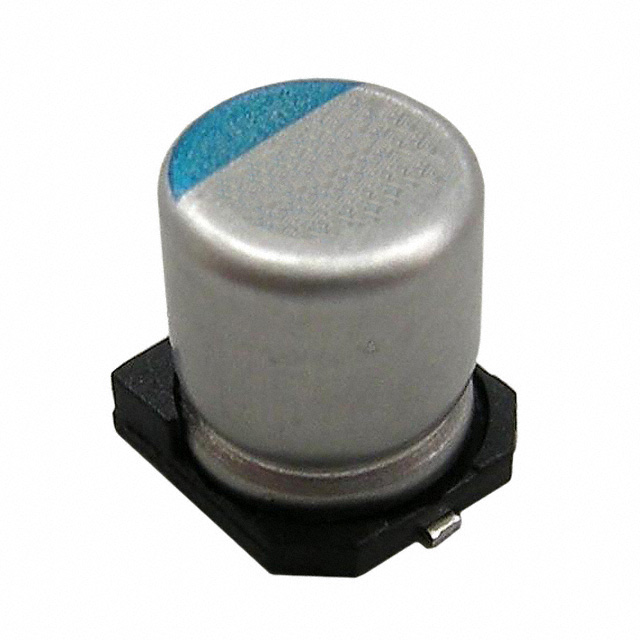

NIPPON CHEMI-CON 铝电解电容 HHXD630ARA560MJA0G

HHXD630ARA560MJA0G概述

    # 高可靠性导电聚合物混合铝电解电容器HXD系列技术手册

    产品简介


    HXD系列是高可靠性和高电压实现的导电聚合物混合铝电解电容器,专为需要高可靠性的应用设计,如汽车设备、基站设备等。HXD系列采用了混合电解质材料,在温度范围和工作环境方面具有出色的表现,并符合RoHS2标准,且无卤素。

    技术参数


    基本规格
    - 额定电压范围:16Vdc至80Vdc
    - 电容范围:6.8μF至560μF
    - 耐温范围:-55℃至+105℃
    - 漏电流:I=0.01CV 或 3μA,取大值(其中,I为最大漏电流,C为电容值,V为额定电压)
    - 介质损耗因子(tanδ):在不同额定电压下的最大值从0.16到0.08不等(20℃,120Hz)
    特性与规范
    - 端子代码:采用G表示抗振结构
    - 尺寸代码:包含E61至JA0等多个型号
    - 最大等效串联电阻(ESR):随温度和频率变化
    - 耐久性测试:经过105℃,1000小时无电压施加后的储存测试,满足特定要求
    - 升级版本:HXD和HXC提供更高温度应用的支持
    尺寸与标记
    HXD系列的尺寸与型号对应关系请参考产品尺寸代码表格。标记方式采用特定的符号系统以区分不同的额定电压和电容值。

    产品特点和优势


    HXD系列电容器的主要优势在于其高可靠性、宽温度范围及长寿命。它适用于多种高可靠性应用场景,比如汽车设备、基站设备等。此外,它还具备RoHS2合规性和无卤素属性,保证环保要求的同时提供良好的电气性能。

    应用案例和使用建议


    HXD系列电容器被广泛应用于汽车电子、通信基础设施和其他需要高可靠性的场合。例如,它们可以用于汽车电子控制单元(ECU)中的电源模块,确保在极端环境下也能保持稳定的工作性能。在基站设备中,HXD系列可以提高系统的整体可靠性。使用时应注意根据具体应用选择合适的电容值和额定电压,以避免过载或性能下降。

    兼容性和支持


    HXD系列电容器具有较高的通用性,能与多种电路设计兼容。对于制造商提供的支持和服务,请咨询Chemicon官方以获取详细信息。确保按照官方提供的产品规格进行安装和使用,以充分发挥HXD系列的性能。

    常见问题与解决方案


    - 问题1:在高温环境下,电容器的使用寿命会缩短吗?
    解答:不会,HXD系列在高温(105℃)环境下可承受10,000小时的连续工作时间,表现出色的耐久性。
    - 问题2:如何正确选择HXD系列电容器的型号?
    解答:选择合适的型号需考虑应用需求中的电压、电容值、工作温度等因素,可通过查阅手册中的规格表格来确定。

    总结和推荐


    HXD系列导电聚合物混合铝电解电容器以其出色的可靠性和广泛的适用性,在高可靠性应用中表现卓越。推荐给需要高稳定性和高性能的应用场合。通过详细了解HXD系列的技术规格和使用说明,用户可以在各种环境中获得最佳的性能体验。

HHXD630ARA560MJA0G参数

参数
电容值 56μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 30mΩ
纹波电流 180mA@ 120Hz,1.8A@ 100 kHz
工作寿命 5000h@ 105°C
长*宽*高 10.3mm*10.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HHXD630ARA560MJA0G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

HHXD630ARA560MJA0G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON HHXD630ARA560MJA0G HHXD630ARA560MJA0G数据手册
