首页  >  产品百科  >  EKZE160ELL331MHB5D

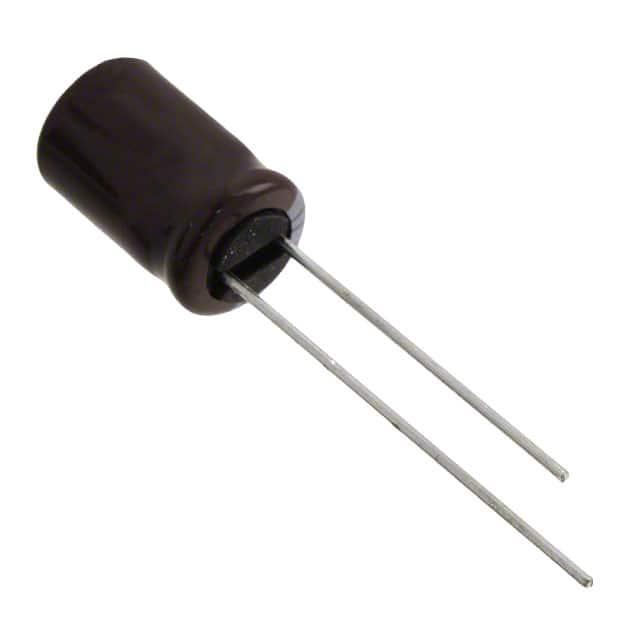

EKZE160ELL331MHB5D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 330μF 16V ±20% 3000h@ 105°C 380mA@ 120Hz,760mA@ 100kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: 565-1659-ND
供应商: Digi-Key
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 EKZE160ELL331MHB5D

EKZE160ELL331MHB5D概述


    产品简介


    KZE系列铝电解电容器是一种低阻抗、耐高温(最高可达105℃)的产品,广泛应用于工业电子设备及消费电子产品中。其创新性的电解质设计极大地降低了内部阻抗,同时提高了对纹波电流的承受能力。产品主要适用于要求高可靠性、长寿命的电路设计,如开关电源、滤波器和DC-DC转换器等领域。

    技术参数


    | 参数项 | 描述 |

    | 温度范围 | -40℃ 至 +105℃ |
    | 额定电压范围 | 6.3V 至 100V直流 |
    | 容量公差 | ±20%(标准值,在20℃、120Hz条件下测试) |
    | 泄漏电流 | I = max(0.01CV, 3µA),其中C为标称容量(µF),V为额定电压(V) |
    | 失效因子(tanδ) | 在不同额定电压下有所变化,具体见表格 |
    | 最大纹波电流 | 请参考标准额定值表格 |
    | 案例耐久性 | 能够承受在105℃环境下2,000至5,000小时的纹波电流 |

    产品特点和优势


    KZE系列电容器具有多项独特的功能和优势:
    1. 低阻抗设计:采用创新电解质配方,使得内部阻抗显著降低,适用于高频应用场景。
    2. 长寿命特性:能够在105℃的高温环境中稳定运行,寿命可达数千小时。
    3. 绿色环保:符合RoHS 2指令,确保无溶剂残留,满足环保要求。
    4. 高可靠性:凭借低失效率和高抗纹波电流能力,在各种恶劣环境下均能表现出色。

    应用案例和使用建议


    KZE系列电容器广泛应用于开关电源、变频器、通信设备和汽车电子等高端领域。例如,在一款典型的应用中,当KZE系列电容器作为输入滤波器时,可以有效减少电源系统内的噪声干扰。为了优化性能,建议:
    1. 选择合适的工作电压和容量:根据具体电路需求,选取适当的额定电压和容量。
    2. 注意散热管理:由于电容器可能因纹波电流导致内部发热,合理设计散热路径至关重要。
    3. 避免过压使用:操作电压不得超过额定值,以确保电容器的长期稳定性。

    兼容性和支持


    KZE系列电容器具有广泛的兼容性,可与主流控制芯片和功率器件配合使用。制造商提供了全面的技术支持和售后服务,包括样品申请、定制服务和技术培训,帮助客户快速实现产品集成。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过高 | 确认连接正确且焊接质量良好;检查是否存在外部因素干扰 |
    | 工作温度异常升高 | 改善散热条件,或减少纹波电流 |
    | 电容器容量下降明显 | 替换电容器并确认设计是否符合规范 |

    总结和推荐


    综上所述,KZE系列铝电解电容器以其出色的低阻抗、高可靠性和长寿命特性,成为众多高端电子设备的理想选择。无论是从技术创新还是市场应用角度来看,该系列产品都展现了卓越的竞争力。因此,我们高度推荐此产品用于需要高性能和稳定性的场合。

EKZE160ELL331MHB5D参数

参数
电容值 330μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 380mA@ 120Hz,760mA@ 100kHz
工作寿命 3000h@ 105°C
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKZE160ELL331MHB5D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZE160ELL331MHB5D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZE160ELL331MHB5D EKZE160ELL331MHB5D数据手册

EKZE160ELL331MHB5D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.529 ¥ 4.4701
10+ $ 0.3473 ¥ 2.9347
50+ $ 0.2703 ¥ 2.2836
100+ $ 0.2214 ¥ 1.853
500+ $ 0.1798 ¥ 1.5048
1000+ $ 0.1658 ¥ 1.3879
3000+ $ 0.1474 ¥ 1.2337
5000+ $ 0.1402 ¥ 1.173
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.47
