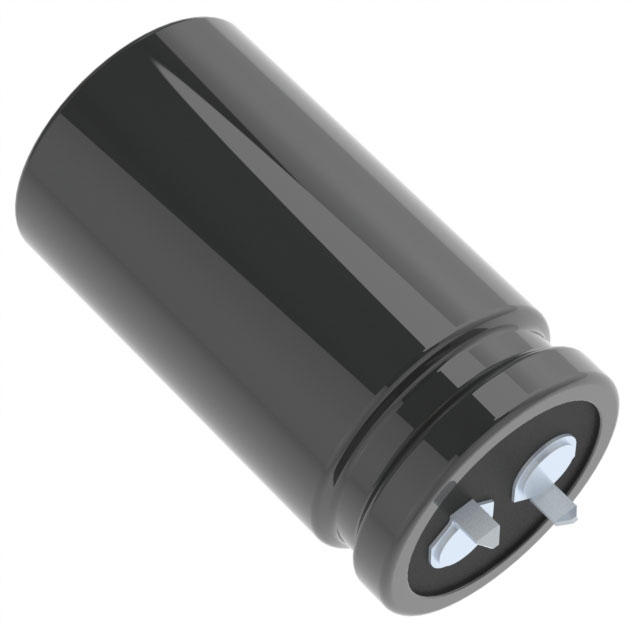

EKMS201VSN122MQ45S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 1.2mF 200V ±20% 3000h@ 105°C 2.73A@ 120Hz,4.095A@ 50 kHz 卡入式安装,按扣安装,通孔安装 25.4mm*45mm*47.5mm
供应商型号: CSJ-ST37835142
供应商: 海外现货
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 EKMS201VSN122MQ45S

EKMS201VSN122MQ45S概述

    大容量铝电解电容器 —— KMSSeries

    1. 产品简介


    KMSSeries 是一款针对太阳能发电应用的降尺寸贴装型铝电解电容器。它具有耐高温度的特点,能在105℃的环境下正常工作,并且经过严格测试确保具备长期的耐久性。这款电容器以其宽广的额定电压范围(160至600V)和较大的电容范围(47至3300µF)著称,广泛应用于太阳能发电系统、工业自动化设备和其他需要稳定电源的应用领域。

    2. 技术参数


    KMSSeries 的主要技术规格如下:
    | 参数名称 | 规格 |

    | 温度范围 | -25℃ 至 +105℃ |
    | 额定电压范围 | 160至600V直流电 |
    | 电容范围 | 47至3300µF |
    | 容差 | ±20% (M) (在20℃下,120Hz时) |
    | 泄漏电流 | I≤3CV (其中,I为最大泄漏电流(µA),C为标称电容(µF),V为额定电压(V)) |
    | 损耗因子 | tanδ(最大值):160至400V:0.15;420至600V:0.20(在20℃,120Hz时) |
    | 低温特性 | 阻抗比 Z(-25℃)/Z(+20℃):160至400V:4;420至600V:8 (在120Hz时) |

    3. 产品特点和优势


    - 长期耐久性:KMSSeries 在105℃条件下能连续工作3000小时,满足高强度脉动电流的使用需求。
    - 宽泛的工作条件:适应广泛的温度范围和电压范围,使其能够在各种严苛环境中保持稳定的性能。
    - 大容量和高耐压:最大电容可达3300µF,最大额定电压可达600V,适合多种应用场合。
    - RoHS2合规:符合环保标准,减少对环境的影响。

    4. 应用案例和使用建议


    KMSSeries 特别适用于太阳能发电系统,能够有效处理脉动电流。在实际应用中,建议在高温环境下使用时适当降低电流,以延长使用寿命。例如,在太阳能逆变器系统中,可以利用该电容器的耐高温特性,提高系统的稳定性和效率。

    5. 兼容性和支持


    - 兼容性:KMSSeries 可与其他电子元件兼容,特别是与太阳能逆变器和变频器等设备配合使用效果更佳。
    - 支持和服务:制造商提供详尽的技术文档和专业的售后服务,帮助客户解决任何使用过程中的问题。

    6. 常见问题与解决方案


    - 问题:高温环境下使用寿命缩短?
    - 解决方案:通过减少交流电压频率或降低工作电流来降低内部加热,从而延长电容器寿命。
    - 问题:初始安装后发现电容值变化过大?
    - 解决方案:重新进行预处理步骤,并确保按照正确的程序施加电压。

    7. 总结和推荐


    KMSSeries 大容量铝电解电容器凭借其卓越的性能和稳定性,在太阳能发电及其他相关应用中表现出色。其出色的耐高温特性和长寿命使得它成为市场上极具竞争力的产品。强烈推荐在高要求应用中使用此款电容器。

EKMS201VSN122MQ45S参数

参数
电容值 1.2mF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.73A@ 120Hz,4.095A@ 50 kHz
工作寿命 3000h@ 105°C
长*宽*高 25.4mm*45mm*47.5mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKMS201VSN122MQ45S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMS201VSN122MQ45S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMS201VSN122MQ45S EKMS201VSN122MQ45S数据手册

EKMS201VSN122MQ45S封装设计

查看详情并下载
Symbol
Footprint
3D Model
