首页  >  产品百科  >  EKMG350ETD470ME11D

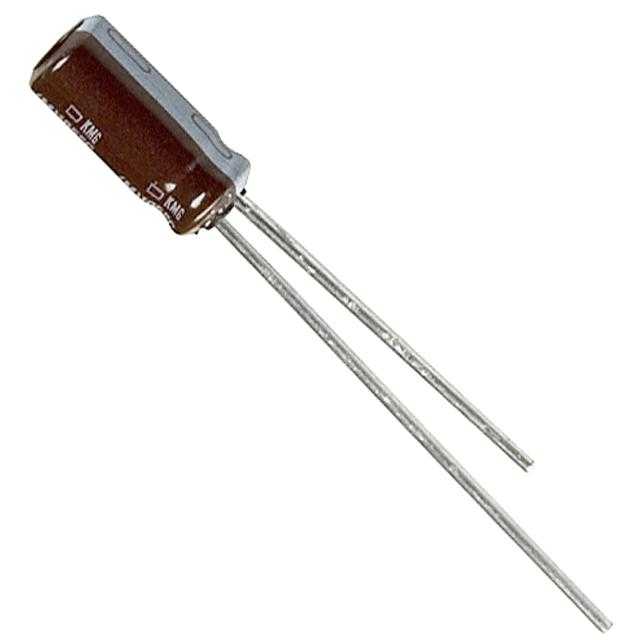

EKMG350ETD470ME11D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 47μF 35V ±20% 1000h@ 105°C 162mA@ 100kHz,90mA@ 120Hz 通孔安装 11mm(宽度)*12.5mm(高度)
供应商型号: EKMG350ETD470ME11D
供应商: 云汉优选
标准整包数: 2000
NIPPON CHEMI-CON 铝电解电容 EKMG350ETD470ME11D

EKMG350ETD470ME11D概述

    MINIATURE ALUMINUM ELECTROLYTIC CAPACITORS KMG Series

    1. 产品简介


    MINIATURE ALUMINUM ELECTROLYTIC CAPACITORS KMG Series(迷你型铝电解电容器) 是一款适用于多种工业和消费电子产品的高可靠性的电容产品。它们主要用于电路中的储能、滤波、耦合和旁路等用途。这些电容器采用高质量的铝材料,具有出色的耐热性能和长寿命。它们适用于各种复杂的工作环境,并且能够承受高纹波电流。

    2. 技术参数


    以下是 KMG 系列电容器的技术参数:
    - 温度范围: -55℃ 至 +105℃(对于 6.3 至 100Vdc 的电压等级),-40℃ 至 +105℃(对于 160 至 400Vdc 的电压等级),-25℃ 至 +105℃(对于 450Vdc 的电压等级)。
    - 额定电压范围: 6.3 至 450Vdc。
    - 容差: ±20%(在 20℃、120Hz 下)。
    - 泄漏电流:
    - 对于 6.3 至 100Vdc: \(I = \max(0.03CV, 4\mu A)\)
    - 对于 160 至 450Vdc: \(I = \max(0.03CV + 15, 0.02CV + 25)\)
    - 损耗因数 (tanδ):
    - 不同电压等级的 tanδ 值有所不同,例如,在 6.3V 时最大为 0.34,在 450V 时最大为 0.24。
    - 阻抗比:
    - 在 -25℃ 和 -40℃ 时相对于 +20℃ 有所增加。
    - 耐久性:
    - 经过 1,000 小时(或 2,000 小时)的 DC 电压测试后,电容器恢复到 20℃ 时,其电容变化不大于初始值的 ±20%,tanδ 变化不大于初始值的 200%,泄漏电流不超过初始值。
    - 存储寿命:
    - 经过 1,000 小时在 105℃ 条件下无电压施加的存储后,电容器恢复到 20℃ 时,其电容变化不大于初始值的 ±20%,tanδ 变化不大于初始值的 200%,泄漏电流不超过初始值的 500%。

    3. 产品特点和优势


    KMG 系列电容器的主要特点是:
    - 高耐热性: 能够在极端温度环境下稳定工作。
    - 高可靠性: 长期使用寿命和高耐久性,适合工业和消费电子产品。
    - 低损耗: 损耗因数低,提高整体系统效率。
    - 宽泛的工作电压: 从 6.3V 到 450Vdc,满足不同应用需求。
    - 高纹波电流承受能力: 能够承受高纹波电流,减少内部加热引起的寿命减半现象。

    4. 应用案例和使用建议


    应用案例:
    KMG 系列电容器广泛应用于开关电源、逆变器、电机驱动和汽车电子等领域。例如,在开关电源中用于滤波和储能,确保输出电压的稳定性和可靠性。
    使用建议:
    - 在选择合适的电容器时,需要考虑其额定电压和容量。
    - 在实际应用中,需要注意电容器的纹波电流对寿命的影响。根据频率的不同,选用相应的倍率。
    - 对于长期使用的要求,需要降低纹波电流以延长电容器的使用寿命。

    5. 兼容性和支持


    KMG 系列电容器与多种工业标准和设备兼容。此外,厂商提供了详细的技术支持和维护文档,帮助客户正确安装和使用这些产品。

    6. 常见问题与解决方案


    常见问题:
    - 泄漏电流超标。
    - 容量变化超出预期。
    - 寿命短。
    解决方案:
    - 泄漏电流超标: 检查安装条件和负载情况,确保工作在规定的电压和温度范围内。
    - 容量变化超出预期: 检查是否有外部冲击或震动导致电容器损坏。
    - 寿命短: 减少纹波电流,避免在高温环境下长时间工作。

    7. 总结和推荐


    综上所述,KMG 系列电容器是一款性能卓越、广泛应用的迷你型铝电解电容器。其高耐热性、高可靠性、宽泛的工作电压范围和高纹波电流承受能力使其成为多种电子设备的理想选择。尽管可能存在一些常见的问题,但通过正确的使用和维护,这些问题可以得到有效解决。因此,我们强烈推荐这款电容器用于各类工业和消费电子产品。

EKMG350ETD470ME11D参数

参数
电容值 47μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 162mA@ 100kHz,90mA@ 120Hz
工作寿命 1000h@ 105°C
长*宽*高 11mm(宽度)*12.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

EKMG350ETD470ME11D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKMG350ETD470ME11D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKMG350ETD470ME11D EKMG350ETD470ME11D数据手册

EKMG350ETD470ME11D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.1698
20000+ ¥ 0.1647
库存: 16900
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 339.6
直接购买
加入购物车
