EGXF630ELL391MK20S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 390μF 63V ±20% 97mΩ@ 100kHz 3000h@ 125°C 655mA@ 120Hz 通孔安装 21.5mm(高度)
供应商型号: 2817524
供应商: 海外现货
标准整包数: 1

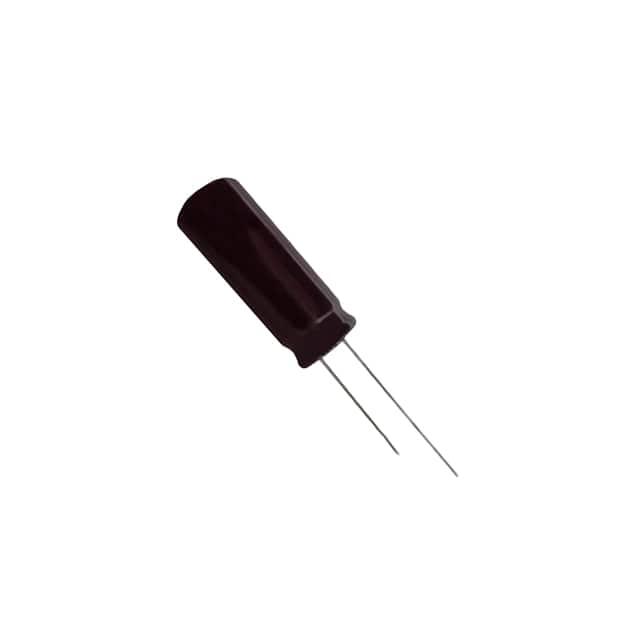

NIPPON CHEMI-CON 铝电解电容 EGXF630ELL391MK20S

EGXF630ELL391MK20S概述

    高温铝电解电容器 GXF系列

    产品简介


    GXFSeries 是一款专门针对汽车模块和网络设备等高温应用设计的铝电解电容器。作为 GXE 系列的降尺寸和高纹波电流版本,它具有更高的可靠性,能够在高达 125℃ 的温度下运行。其核心优势在于能够在高电流环境下稳定工作,并具有优秀的耐溶剂特性(除 160 至 400Vdc 电压范围外)。此外,GXFSeries 符合 RoHS2 和 AEC-Q200 标准。

    技术参数


    - 温度范围:-40℃ 至 +125℃
    - 额定电压范围:25Vdc 至 400Vdc
    - 电容容差:±20%
    - 泄漏电流:根据电压和电容的不同,泄漏电流的计算公式为 \(I = \text{max}(0.03CV, 4\mu A)\) 或 \(I = 0.1CV + 40\) (\(C \leq 1000\mu F\)),\(I = 0.04CV + 100\) (\(C > 1000\mu F\))
    - 损耗因子 (tanδ):具体数值根据电压等级不同而变化,最高可达 0.20
    - 阻抗比 (Z(-40℃)/Z(+20℃)):最高可达到 12
    - 耐久性:在 125℃ 下连续运行 3,000 小时后,容量变化不超过初始值的 ±30%(25V 至 100Vdc)和 ±20%(160V 至 400Vdc)

    产品特点和优势


    - 高温稳定性:能够在 125℃ 的极端条件下稳定运行。
    - 高纹波电流能力:特别适合需要高纹波电流的应用场景。
    - 抗溶剂:除了某些特定电压范围外,产品具有优秀的抗溶剂能力。
    - 环境友好:符合 RoHS2 标准,环保无害。
    - 高标准认证:通过 AEC-Q200 认证,适用于高要求应用。

    应用案例和使用建议


    GXFSeries 主要应用于汽车模块、网络设备以及其他需要在高温环境下工作的电子系统。例如,在汽车发动机控制系统中,GXFSeries 可以提供可靠的电容支持。使用建议包括:
    - 在选择电容器时,根据具体应用需求选择合适的额定电压和电容值。
    - 严格遵守制造商提供的安装指南,确保良好的热管理和电路设计。
    - 对于长时间未使用的电容器,定期进行充放电预处理,确保其性能稳定。

    兼容性和支持


    GXFSeries 通常与汽车电子控制单元、电源管理电路和其他网络设备兼容。生产商提供详尽的技术文档和支持服务,包括但不限于技术咨询、故障排除和技术培训。用户可以访问制造商的官方网站获取更多支持信息。

    常见问题与解决方案


    1. 问题:电容器在高温下出现容量下降。
    - 解决方案:检查电容器的工作环境,确保符合温度范围。如果可能,采取散热措施。
    2. 问题:电容器泄漏电流过大。
    - 解决方案:检查电容器连接是否正确,是否有外部干扰。如需,更换电容器。
    3. 问题:电容器在低温环境中表现不佳。
    - 解决方案:确保电容器在正常温度范围内运行。如有必要,可以增加预加热措施。

    总结和推荐


    GXFSeries 是一款高性能、高可靠性的铝电解电容器,尤其适用于高温环境下的应用。其卓越的耐高温性能和高纹波电流能力使其成为众多电子系统的理想选择。然而,用户需仔细选择合适的型号,并遵循使用建议以充分发挥其性能。综上所述,强烈推荐此产品用于需要高可靠性且在极端温度条件下工作的应用场合。

EGXF630ELL391MK20S参数

参数
电容值 390μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 97mΩ@ 100kHz
纹波电流 655mA@ 120Hz
工作寿命 3000h@ 125°C
长*宽*高 21.5mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EGXF630ELL391MK20S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EGXF630ELL391MK20S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EGXF630ELL391MK20S EGXF630ELL391MK20S数据手册

EGXF630ELL391MK20S封装设计

查看详情并下载
Symbol
Footprint
3D Model
