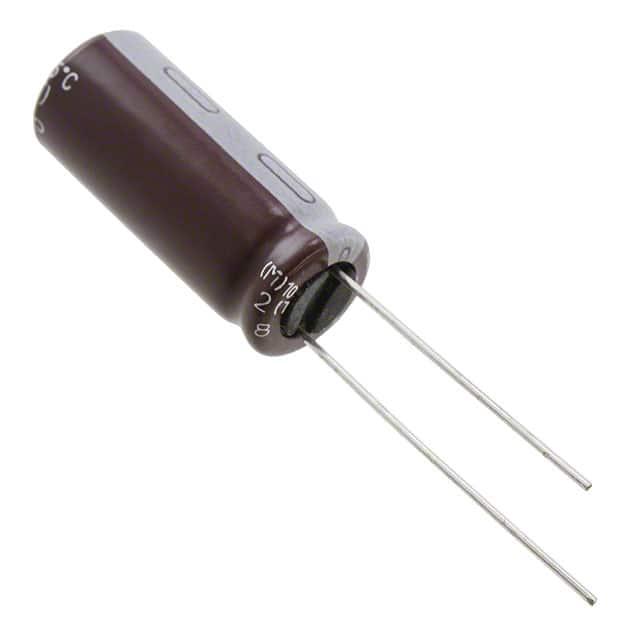

ELXV500ETD221MJ25S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 220μF 50V ±20% 3000h@ 105°C 1.15A@ 100kHz,575mA@ 120Hz 通孔安装 10mm*25mm*26.5mm
供应商型号: ELXV500ETD221MJ25S
供应商: Master
标准整包数: 800
NIPPON CHEMI-CON 铝电解电容 ELXV500ETD221MJ25S

ELXV500ETD221MJ25S概述

    LXV Series Aluminum Electrolytic Capacitors

    产品简介


    LXV系列铝电解电容器是专为低阻抗和高可靠性设计的产品。它们具有105℃的工作温度范围,广泛应用于电源供应、汽车电子、工业控制等领域。这些电容器以其出色的耐久性和高纹波电流能力而闻名,能够在苛刻的环境下提供稳定的电容值和可靠的性能。

    技术参数


    - 额定电压范围:6.3VDC到100VDC
    - 工作温度范围:-55℃至+105℃
    - 额定纹波电流:在105℃下可达到数百毫安(具体数值视型号而定)
    - 电容公差:±20%
    - 漏电流:I=0.01CV 或 3μA,取较大值
    - 损耗因子(tanδ):在不同电压和频率下变化,详细数据见标准额定值表
    - 尺寸:多种规格可选,直径从5mm到18mm不等
    - 阻抗:在100kHz下的最大阻抗小于0.1Ω

    产品特点和优势


    LXV系列电容器具有较低的阻抗和良好的温度稳定性,能在高温环境下长时间工作。其高耐纹波电流能力和长寿命使得其在电力电子、通信设备和汽车电子等领域广泛应用。此外,该系列产品通过了AEC-Q200认证,符合RoHS环保标准,确保其可靠性和环保性。

    应用案例和使用建议


    LXV系列电容器常用于电源转换器、逆变器和电池管理系统中。例如,在电动汽车电池管理系统的电源滤波环节,LXV系列电容器能够提供稳定且高效的滤波效果,减少电路中的噪声干扰。为了充分发挥其性能,建议选择合适的工作条件和负载情况,避免长时间超过额定电压或电流。

    兼容性和支持


    LXV系列电容器与市面上主流的电子控制系统兼容良好,可用于各种电源模块和控制板。供应商提供了详尽的技术支持和售后服务,以确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:电容器出现过热现象。
    - 解决方法:检查并降低工作电压,减少纹波电流,确保良好的散热条件。

    2. 问题:电容器漏电流过大。
    - 解决方法:确认安装正确,电容器没有损坏,并检查是否存在外部干扰。

    总结和推荐


    LXV系列铝电解电容器以其卓越的性能和高可靠性成为电子元器件领域的佼佼者。适用于需要低阻抗和高耐纹波电流的应用场景。强烈推荐在严苛环境下的电力电子和通信系统中使用。

ELXV500ETD221MJ25S参数

参数
电容值 220μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 1.15A@ 100kHz,575mA@ 120Hz
长*宽*高 10mm*25mm*26.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ELXV500ETD221MJ25S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ELXV500ETD221MJ25S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ELXV500ETD221MJ25S ELXV500ETD221MJ25S数据手册

ELXV500ETD221MJ25S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 0.1947 ¥ 1.6186
1600+ $ 0.1867 ¥ 1.5525
3200+ $ 0.1789 ¥ 1.4869
5600+ $ 0.1762 ¥ 1.4359
8000+ $ 0.1653 ¥ 1.3538
25600+ $ 0.1628 ¥ 1.3331
50400+ $ 0.1604 ¥ 1.3132
100000+ $ 0.1604 ¥ 1.3132
库存: 1476
起订量: 800 增量: 0
交货地:
最小起订量为:800
合计: ¥ 1294.88
直接购买
加入购物车
