EGXF630ELL112ML30S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 1.1mF 63V ±20% 37mΩ@ 100kHz 3000h@ 125°C 1.764A@ 120Hz 通孔安装 31.5mm(高度)
供应商型号: 2817519
供应商: element14
标准整包数: 1

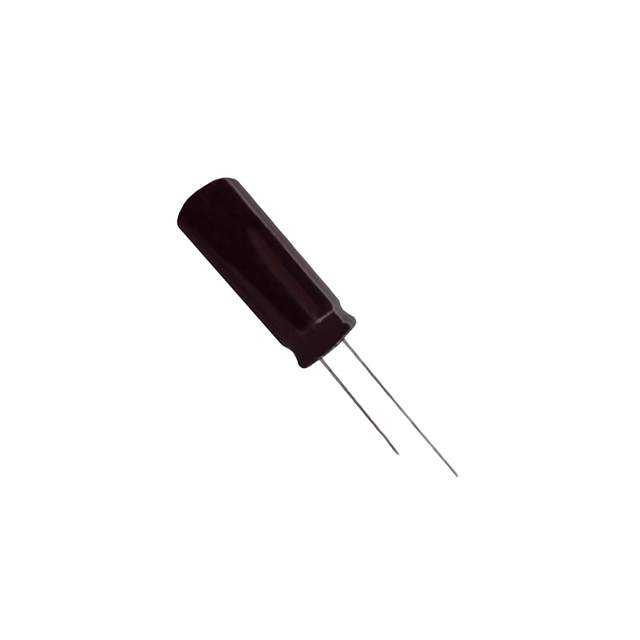

NIPPON CHEMI-CON 铝电解电容 EGXF630ELL112ML30S

EGXF630ELL112ML30S概述

    MINIATURE ALUMINUM ELECTROLYTIC CAPACITORS GXF Series

    产品简介


    GXFSeries 是一款专为高温应用设计的铝电解电容器。作为 GXE系列 的降级版本,它具备高纹波电流特性。这款电容器广泛应用于汽车模块、网络设备及其他需要承受高温度的应用场合。此外,GXFSeries 符合RoHS 2指令标准,并通过了AEC-Q200认证。

    技术参数


    - 类别: 铝电解电容器
    - 温度范围: -40°C 至 +125°C
    - 额定电压范围: 25VDC 至 400VDC
    - 电容范围: 可选电容值广泛,满足不同需求
    - 电容容差: ±20%
    - 漏电流:
    - 25VDC 至 100VDC: \(I = 0.03CV\) 或 4μA(取较大值)
    - 160VDC 至 400VDC: \(I = 0.1CV + 40\) 或 \(I = 0.04CV + 100\)
    - 损耗因数 (D.F.): 最大 0.20
    - 耐久性: 在 125°C 下运行 3000 小时,耐温性良好
    - 溶剂耐受性: 除了 160VDC 至 400VDC 范围内的电容

    产品特点和优势


    - 高可靠性: 经过严格的测试和认证,适用于高要求的工业环境。
    - 宽温度范围: 从 -40°C 到 +125°C,适应各种极端环境。
    - 高纹波电流: 具备优秀的纹波电流处理能力,适合复杂电路。
    - 符合规范: RoHS 2 和 AEC-Q200 认证确保产品符合国际环保和质量标准。

    应用案例和使用建议


    GXFSeries 广泛应用于以下几个领域:
    - 汽车模块: 确保电容器能够在极端温度环境下稳定工作。
    - 网络设备: 提供可靠稳定的电力支持。
    - 其他高温度应用: 如工业自动化控制系统、通信设备等。
    使用建议:
    - 散热设计: 在高电流应用中,建议设计良好的散热系统以保持工作温度在合理范围内。
    - 避免过压: 使用时确保电容器的工作电压不超过其额定值。
    - 预处理: 在安装前按照 JIS C 5101-4 标准对电容器进行预处理。

    兼容性和支持


    - 兼容性: 与其他标准电路板组件兼容。
    - 支持: 提供详细的规格文档和技术支持,方便客户查询和使用。

    常见问题与解决方案


    1. 问题: 电容器寿命不足
    - 解决方案: 检查是否符合规格,确保正确使用。如需估算寿命,请联系制造商。

    2. 问题: 工作电压异常
    - 解决方案: 确认额定电压范围,避免长时间超负荷工作。
    3. 问题: 温度过高导致性能下降
    - 解决方案: 加强散热设计,使用合适的散热材料。

    总结和推荐


    GXFSeries 是一款高度可靠的铝电解电容器,适用于多种高要求的应用场景。其出色的高温特性和高纹波电流处理能力使其成为市场的佼佼者。对于需要在恶劣环境中工作的设备,强烈推荐选择 GXFSeries。务必仔细阅读技术手册并遵循使用建议,以最大化其性能和使用寿命。

EGXF630ELL112ML30S参数

参数
电容值 1.1mF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 37mΩ@ 100kHz
工作寿命 3000h@ 125°C
纹波电流 1.764A@ 120Hz
长*宽*高 31.5mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EGXF630ELL112ML30S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EGXF630ELL112ML30S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EGXF630ELL112ML30S EGXF630ELL112ML30S数据手册

EGXF630ELL112ML30S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 21.5322
10+ ¥ 16.3098
50+ ¥ 14.63
100+ ¥ 12.54
200+ ¥ 11.21
500+ ¥ 9.87
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21.53
