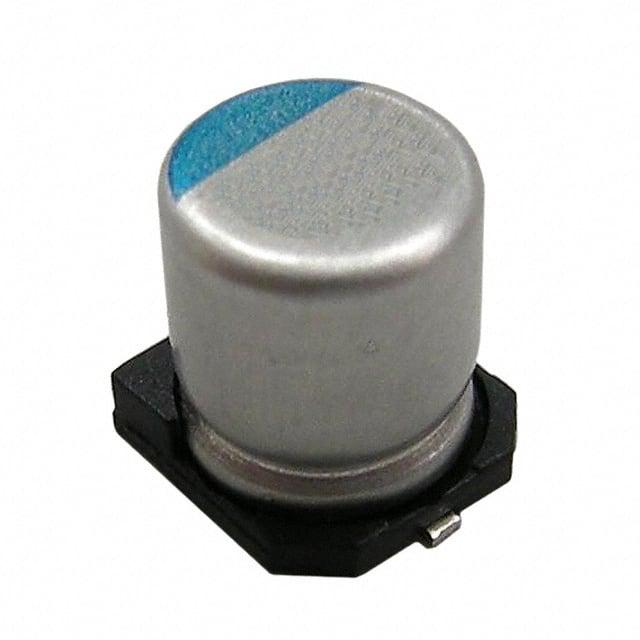

HHXD500ARA330MF80G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 33μF 50V ±20% 40mΩ 5000h@ 105°C 112mA@ 120Hz,1.6A@ 100 kHz 贴片安装 6.6mm*6.6mm*8mm
供应商型号: CSJ-ST64135134
供应商: 海外现货
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 HHXD500ARA330MF80G

HHXD500ARA330MF80G概述

    # 高可靠性导电聚合物混合铝电解电容器

    产品简介


    基本介绍
    HXD系列导电聚合物混合铝电解电容器结合了固态聚合物电解质和液态电解质的优点,提供高可靠性和高电压支持。该系列产品适用于各种高可靠性应用,如汽车设备、基站设备等。
    主要功能
    - 高可靠性:采用混合电解质设计,实现高可靠性和高电压承受能力。
    - 宽温度范围:能够在-55℃到+105℃的环境中稳定工作。
    - 长寿命:具备高达5000至10000小时的耐纹波电流能力,适合长时间运行的应用场景。
    应用领域
    - 汽车设备
    - 基站设备
    - 工业控制
    - 通信设备

    技术参数


    | 项目 | 特性 |

    | 温度范围 | -55℃至+105℃ |
    | 额定电压范围 | 16V至80Vdc |
    | 电容范围 | 6.8μF至560μF |
    | 电容容差 | ±20% |
    | 漏电流 | I=0.01CV或3μA,取较大值 |
    | 失效因子 | 额定电压(Vdc)下,最大值:0.16至0.08 |
    | 耐久性 | 5000至10000小时,105℃ |
    | 尺寸代码 | E61至JA0 |
    | 铝引脚 | Vibration resistant结构 |

    产品特点和优势


    HXD系列电容器具有以下几个显著的特点和优势:
    - 高可靠性:采用独特的混合电解质技术,确保电容器在高温和高压环境下的稳定性。
    - 高电压承受能力:额定电压范围广,能够满足不同应用场景的需求。
    - 高耐久性:在105℃条件下,可承受高达5000至10000小时的纹波电流,极大地延长了使用寿命。
    - 宽温区适应性:可在-55℃至+105℃的温度范围内稳定工作,适用于各种恶劣环境。
    - 低失效率:采用高标准生产,保障产品在高负载条件下的稳定性和低失效率。
    - 环保材料:符合RoHS2标准且无卤素,环保安全。
    - 行业认证:通过AEC-Q200认证,进一步保证产品质量和性能。

    应用案例和使用建议


    应用案例
    HXD系列电容器广泛应用于汽车设备、基站设备、工业控制等领域。例如,在汽车发动机控制系统中,HXD系列电容器可以作为滤波和储能元件,有效减少电流波动带来的干扰,提升系统的整体性能。
    使用建议
    - 在高频电路中使用时,建议根据频率调整额定纹波电流,以避免过热和损坏。
    - 安装过程中应尽量减小引脚之间的距离,以减少寄生电感,提高电容器的工作效率。
    - 注意散热设计,特别是在高温环境下使用时,确保电容器的良好通风和散热。

    兼容性和支持


    HXD系列电容器与多种电子产品兼容,适用于各种标准和非标准连接方式。生产商提供详尽的技术支持和售后服务,客户可以通过官方渠道获得必要的技术支持和维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器在高湿度环境下漏电严重 | 确保电容器处于干燥环境,并使用防水外壳保护。|
    | 电容器在高温环境下性能下降明显 | 采取散热措施,增加散热片或使用散热器。 |
    | 电容器使用寿命短 | 检查负载是否过大,确保负载不超过额定值。 |

    总结和推荐


    综上所述,HXD系列导电聚合物混合铝电解电容器凭借其高可靠性、高电压承受能力和长寿命等特点,在高可靠性应用领域表现出色。其卓越的性能和广泛的适用性使其成为汽车、基站和其他高要求工业应用的理想选择。强烈推荐此系列产品用于需要高可靠性的场合。
    希望上述信息对您选择合适的电子元器件有所帮助。如果您有任何疑问或需要进一步的信息,请随时联系我们。

HHXD500ARA330MF80G参数

参数
电容值 33μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 40mΩ
纹波电流 112mA@ 120Hz,1.6A@ 100 kHz
工作寿命 5000h@ 105°C
长*宽*高 6.6mm*6.6mm*8mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HHXD500ARA330MF80G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

HHXD500ARA330MF80G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON HHXD500ARA330MF80G HHXD500ARA330MF80G数据手册

HHXD500ARA330MF80G封装设计

查看详情并下载
Symbol
Footprint
3D Model
