首页  >  产品百科  >  7000-13541-9710050

7000-13541-9710050

产品分类: 其他工具
厂牌: MURRELEKTRONIK
产品描述: Murrelektronik Limited M12圆形连接器插座, 7000系列, 4芯, 隔板安装, 螺钉拧紧, IP65,IP67
供应商型号: 8272783
供应商: 海外现货
标准整包数: 1
MURRELEKTRONIK 其他工具 7000-13541-9710050

7000-13541-9710050概述

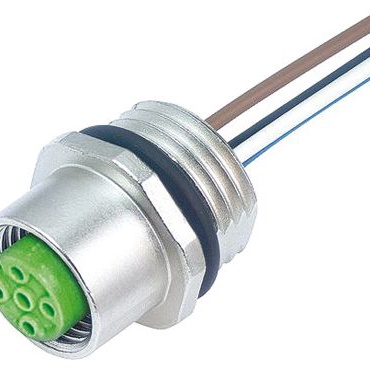

    M12 Female Flange Plug A Coded Front Mount Technical Overview

    1. 产品简介


    M12 Female Flange Plug A Coded Front Mount 是一种用于工业自动化和控制系统中的高性能连接器。它具有四极设计,并且配备有PP材质的多股导线(4×0.34mm²,长度为0.5米)。这种插头广泛应用于各种严苛环境下,如汽车制造、机器人技术以及工厂自动化等领域。

    2. 技术参数


    - 工作电压: 最大250V AC/DC
    - 工作电流: 每个触点最大4A
    - 锁紧方式: M12 × 1 mm 螺纹(推荐扭矩为0.6Nm),自锁型
    - 防护等级: IP67(插入并紧固时)
    - 电缆规格:
    - 编号:971
    - 导线数量/直径:4 × 0.34mm²
    - 绝缘材料:PP(红、白、蓝、黑)
    - 外护套邵氏硬度:70±5D
    - 外径:约1.25mm
    - 固定弯曲半径:5倍外径
    - 移动弯曲半径:10倍外径
    - 温度范围:
    - 固定安装:-40...+80°C
    - 移动使用:-25...+80°C
    - 商用范围:-25...+85°C

    3. 产品特点和优势


    这款M12 Female Flange Plug具备多项独特的功能和优势:
    - 高可靠性:采用IP67防护等级,适合恶劣环境下的稳定运行。
    - 坚固耐用:采用优质材料,能够承受高强度机械应力。
    - 多功能性:适用于多种不同的工业应用场合,包括机器人、自动化设备等。
    - 安全性:具备锁定功能,确保接头在振动环境中的稳固性。

    4. 应用案例和使用建议


    - 汽车制造业:常用于机器人手臂及其它自动化设备间的连接。
    - 工厂自动化:适合作为各类传感器与控制器之间的信号传输媒介。
    - 物流与仓储:适用于AGV(自动引导车)与中央控制系统的通讯。
    使用建议:
    - 在安装过程中,务必按照制造商推荐的扭矩值进行拧紧,以确保连接器的牢固度和稳定性。
    - 由于该连接器的工作温度范围较广,因此在极端温度条件下使用时,建议采取适当的保护措施。

    5. 兼容性和支持


    - 兼容性:此连接器兼容其他M12标准的设备和组件,易于集成到现有系统中。
    - 厂商支持:Murrelektronik提供全面的技术支持和售后服务,确保客户获得最佳的用户体验。

    6. 常见问题与解决方案


    - 问题1:如何确定连接器是否正确安装?
    - 解答:检查是否有明显的锁定声音,同时通过手动拉扯确认其是否稳固。

    - 问题2:连接器的弯曲半径过小会损坏吗?
    - 解答:遵循规定的弯曲半径,避免超出规定范围使用。

    7. 总结和推荐


    总体而言,M12 Female Flange Plug A Coded Front Mount 是一款高度可靠且适应性强的产品。它不仅具备出色的性能参数,而且在实际应用中表现优异。我们强烈推荐这一产品给需要在严苛环境中保持稳定信号传输的应用场合。

7000-13541-9710050参数

参数
安装方式 板安装
应用等级 工业级

7000-13541-9710050厂商介绍

MURRELEKTRONIK是一家专注于工业自动化领域的德国公司,提供广泛的接口模块、现场总线解决方案和网络解决方案。公司的产品主要分为以下几类:

1. 接口模块:包括以太网模块、串口模块、现场总线模块等,用于实现不同设备间的通信和数据交换。

2. 现场总线解决方案:如Profibus、Profinet、EtherCAT等,这些解决方案广泛应用于自动化生产线,实现设备的高效协同工作。

3. 网络解决方案:包括交换机、网关等,用于构建和维护工业网络,确保数据的稳定传输。

MURRELEKTRONIK的产品广泛应用于机械制造、汽车、能源、交通等多个领域,以其高性能、高可靠性和易于集成的特点受到客户青睐。公司的优势在于:

1. 技术创新:不断研发新技术,以满足工业自动化领域不断变化的需求。

2. 定制化服务:根据客户需求提供定制化的解决方案,以适应各种复杂的应用场景。

3. 广泛的产品线:提供从接口模块到网络解决方案的全方位产品,满足客户一站式采购需求。

4. 强大的技术支持:提供专业的技术支持和售后服务,确保客户在使用过程中的问题能够得到及时解决。

7000-13541-9710050数据手册

厂牌 PDF简要描述 下载
MURRELEKTRONIK 其他工具 MURRELEKTRONIK 7000-13541-9710050 7000-13541-9710050数据手册

7000-13541-9710050封装设计

查看详情并下载
Symbol
Footprint
3D Model
