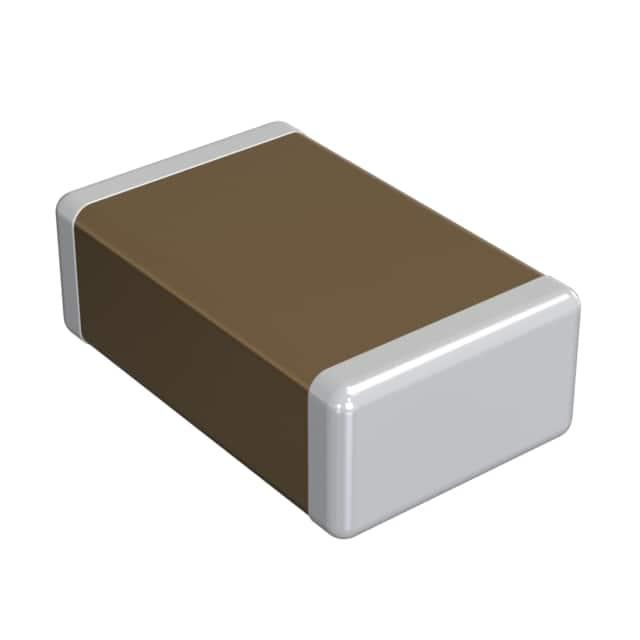

GRM2165C1H472FA01D

产品分类: 陶瓷电容
产品描述: 4.7nF ±1% C0G(NP0) 50V 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 490-8288-1-ND
供应商: Digi-Key
标准整包数: 1
MURATA MANUFACTURING 陶瓷电容 GRM2165C1H472FA01D

GRM2165C1H472FA01D概述

    电子元器件技术手册:多层陶瓷电容器

    产品简介


    本产品为一款多层陶瓷电容器(Monolithic Ceramic Capacitor),型号为GRM2165C1H472FA01J,适用于通用电子设备。它具有高可靠性、稳定性和紧凑的设计,广泛应用于消费电子、通信设备、汽车电子及工业控制等领域。

    技术参数


    - 尺寸
    - 长度 \(L\): 2.00mm ± 0.10mm
    - 宽度 \(W\): 1.25mm ± 0.10mm
    - 厚度 \(T\): 0.60mm ± 0.10mm
    - 电极宽度 \(e\): 0.20mm 至 0.70mm
    - 电极间隙 \(g\) (最小值): 0.70mm
    - 额定值
    - 温度系数代码 (TC Code): 5C (C0G, EIA标准)
    - 温度系数: 0±30 ppm/°C
    - 电容: 4700 pF ± 1%
    - 额定电压: 50 Vdc
    - 包装
    - 纸带卷 D (180mm): 每盘4000个
    - 纸带卷 J (330mm): 每盘10000个
    - 裸装盒 C: 每盒10000个
    - 袋装 B: 每袋1000个

    产品特点和优势


    1. 高稳定性:采用C0G材料,温度系数低,确保电容值在极端温度下保持稳定。
    2. 高可靠性:适用于要求高可靠性的场合,如航空、航天、医疗器械等领域。
    3. 紧凑设计:尺寸小,适合高密度组装和空间受限的应用。
    4. 环保:符合RoHS规定,不含有害物质。

    应用案例和使用建议


    - 医疗设备:可用于心率监测仪、超声波诊断设备等需要高精度测量的应用。
    - 汽车电子:用于车身控制系统、发动机管理模块等需要高可靠性的系统。
    - 通信设备:适用于手机、路由器等通信设备中的滤波和旁路电路。
    使用建议:
    - 使用时建议选用合适的焊接工艺,避免使用低温焊接曲线,以保证焊锡效果。
    - 安装时注意电容器的正确方向,避免反接。

    兼容性和支持


    该电容器与市场上主流的焊接工艺和设备兼容。Murata公司提供技术支持和售后服务,如需进一步了解,请联系我们的销售代表或产品工程师。

    常见问题与解决方案


    1. 焊锡不良:
    - 解决方法:使用适当的焊接温度曲线,检查焊锡质量。
    2. 电容值不准确:
    - 解决方法:检查电容是否正确安装且无损伤,确保焊接过程无误。
    3. 损坏后无法使用:
    - 解决方法:确认操作环境符合电容器的规格要求,如有疑问,请联系技术支持。

    总结和推荐


    综上所述,Murata公司的GRM2165C1H472FA01J多层陶瓷电容器具备高稳定性和高可靠性,适用于多种严苛的应用环境。无论是消费电子产品还是高可靠性需求的领域,这款电容器都是一个值得信赖的选择。强烈推荐在您的设计中使用此产品。

GRM2165C1H472FA01D参数

参数
电容值 4.7nF
容差 ±1%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GRM2165C1H472FA01D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM2165C1H472FA01D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM2165C1H472FA01D GRM2165C1H472FA01D数据手册

GRM2165C1H472FA01D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4485 ¥ 3.7898
10+ $ 0.2979 ¥ 2.5168
50+ $ 0.2194 ¥ 1.8541
100+ $ 0.1677 ¥ 1.4173
500+ $ 0.1275 ¥ 1.0567
1000+ $ 0.1077 ¥ 0.8923
库存: 3300
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.78
