ZRB18AC81A106KE01L

产品分类: 陶瓷电容
产品描述: 10μF ±10% X6S 10V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: 2990841
供应商: 海外现货
标准整包数: 5

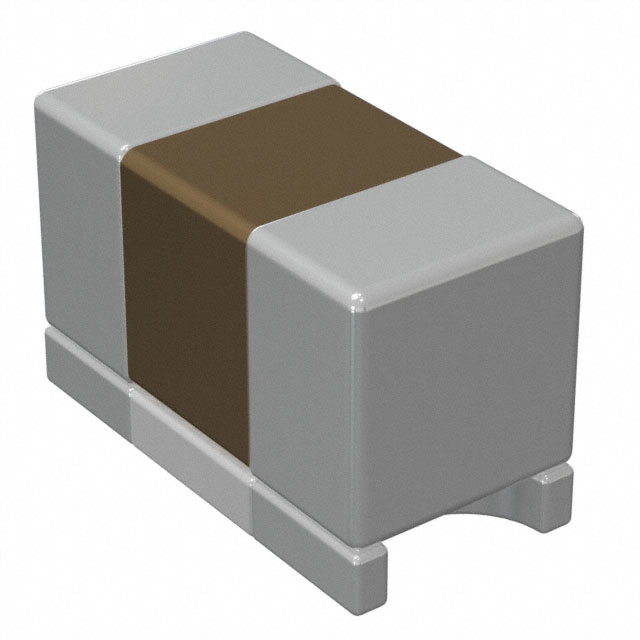

MURATA MANUFACTURING 陶瓷电容 ZRB18AC81A106KE01L

ZRB18AC81A106KE01L概述


    产品简介


    ZRB18AC81A106KE01(0603, X6S:EIA, 10uF, DC10V)
    产品类型:芯片多层陶瓷电容器
    主要功能:用于一般电子设备的耦合、滤波和能量储存
    应用领域:适用于汽车电子、工业控制、消费电子等领域

    技术参数


    - 封装尺寸:0603(1.6mm x 0.8mm)
    - 额定电压:10VDC
    - 标称容量:10uF
    - 容差:±10%
    - 温度特性:X6S(EIA标准)
    - 工作温度范围:-55°C 至 105°C
    - 包装方式:盘装(φ180mm/φ330mm)

    产品特点和优势


    - 高可靠性:符合JIS C 5101和IEC 60384标准
    - 良好的热稳定性:温度变化引起的容值漂移控制在±22%以内
    - 快速响应:适用于高频电路,响应速度快
    - 耐振动:通过严格的机械强度测试,确保长期稳定工作

    应用案例和使用建议


    - 应用案例:用于汽车电子设备的电源滤波
    - 使用建议:
    - 安装时确保最小化机械应力,避免在靠近板边缘处安装
    - 高频应用场合,需注意自发热导致的温度上升,推荐使用环境温度不超过25°C
    - 选用合适的焊接温度和时间,避免焊点不良

    兼容性和支持


    - 兼容性:可与其他标准SMT元器件共用同一焊接工艺
    - 支持:提供详细的安装指南和技术支持服务

    常见问题与解决方案


    1. 问题:焊接后电容器出现裂缝
    解决方案:检查焊接条件,调整预热时间和温度梯度
    2. 问题:长时间存储后电容器性能下降
    解决方案:在使用前进行电容特性检查和热处理
    3. 问题:焊接后电容器未能正确对准
    解决方案:优化回流焊接曲线,减少机械冲击

    总结和推荐


    ZRB18AC81A106KE01是一款高可靠性的多层陶瓷电容器,具有优异的温度特性和耐久性,特别适合应用于要求严格的工作环境。通过详细的技术手册指导和供应商的支持服务,这款电容器能够为您的设计带来卓越的性能保障。因此,强烈推荐在汽车电子、工业自动化等关键应用中使用此款产品。

ZRB18AC81A106KE01L参数

参数
电容值 10μF
容差 ±10%
温度系数 X6S
额定电压 10V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZRB18AC81A106KE01L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

ZRB18AC81A106KE01L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING ZRB18AC81A106KE01L ZRB18AC81A106KE01L数据手册

ZRB18AC81A106KE01L封装设计

查看详情并下载
Symbol
Footprint
3D Model
