GRM2195C2A682JA01D

产品分类: 陶瓷电容
产品描述: 6.8nF ±5% C0G(NP0) 100V 0805 贴片安装 2mm*1.25mm*850μm
供应商型号: GRM2195C2A682JA01D
供应商: 云汉优选
标准整包数: 4000

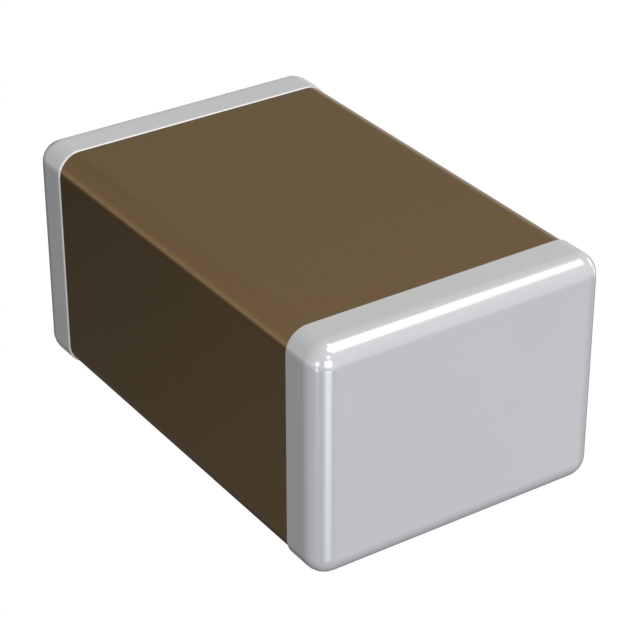

MURATA MANUFACTURING 陶瓷电容 GRM2195C2A682JA01D

GRM2195C2A682JA01D概述

    Chip Multilayer Ceramic Capacitors for General Purpose

    产品简介


    Chip Multilayer Ceramic Capacitors (MLCCs)是广泛应用于各类电子设备中的关键元件,用于储存电荷和稳定电路。本文介绍的GRM2195C2A682JA01型电容器适用于通用电子设备,如消费电子产品、通信设备及计算机外围设备。该电容器采用C0G温度特性,具有出色的稳定性,适合需要高精度和稳定性的场合。

    技术参数


    - 型号: GRM2195C2A682JA01
    - 封装尺寸: 2012M(0805)
    - 温度特性: C0G(EIA)
    - 标称容量: 6800pF
    - 额定电压: 100V DC
    - 容差: ±5%
    - 工作温度范围: -55°C 至 125°C
    - 绝缘电阻: ≥10000MΩ
    - 介电损耗角正切(Q): ≥1000
    - 耐振动性: 每轴向最大振幅为1.5mm,频率从10Hz到55Hz再回到10Hz,持续时间1分钟
    - 耐冲击性: 不允许终端承受任何冲击
    - 焊接方式: 支持流焊和回流焊
    - 包装方式: 纸带卷装,每卷4000或10000个

    产品特点和优势


    GRM2195C2A682JA01型电容器具备出色的电气特性和稳定性,尤其是在温度变化下的性能保持。它的高Q值确保了低损耗角正切,适合高频应用。此外,其C0G温度特性使得容值在广泛的温度范围内保持恒定,提高了电路的可靠性和稳定性。其优异的抗震性能使其适用于工业设备和其他严苛环境。

    应用案例和使用建议


    该电容器可广泛应用于消费电子、通信设备、医疗设备和汽车电子等领域。例如,在开关电源中,它可以作为储能元件稳定输出电压;在传感器接口电路中,可以保证信号的稳定传输。建议在安装时选择合理的板载位置以减少应力,并在组装前确认其容值和机械应力特性。

    兼容性和支持


    GRM2195C2A682JA01型电容器与标准的表面贴装工艺完全兼容,支持SMT回流焊和波峰焊。制造商提供了详细的安装指南和技术支持,帮助用户实现正确的安装和测试。

    常见问题与解决方案


    - 问题1: 安装后电容失效
    - 解决方案: 确认安装过程中没有施加过大的机械应力,并检查安装环境,避免高湿度和腐蚀性气体。
    - 问题2: 电容老化导致性能下降
    - 解决方案: 在设计阶段考虑电容的老化特性,并进行充分的测试和验证,确保系统在预期寿命内正常工作。

    总结和推荐


    综上所述,GRM2195C2A682JA01型电容器是一款高性能、高稳定性的陶瓷电容器,适用于各种严苛的应用环境。它具备出色的电气特性、稳定的温度性能和可靠的抗震性能,因此非常推荐用于各类电子设备中。通过合理的设计和安装,该电容器能够显著提高系统的稳定性和可靠性。

GRM2195C2A682JA01D参数

参数
电容值 6.8nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 2mm*1.25mm*850μm
通用封装 0805
安装方式 贴片安装
包装方式 卷带包装

GRM2195C2A682JA01D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM2195C2A682JA01D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM2195C2A682JA01D GRM2195C2A682JA01D数据手册

GRM2195C2A682JA01D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.0849
40000+ ¥ 0.0824
库存: 240000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 339.6
