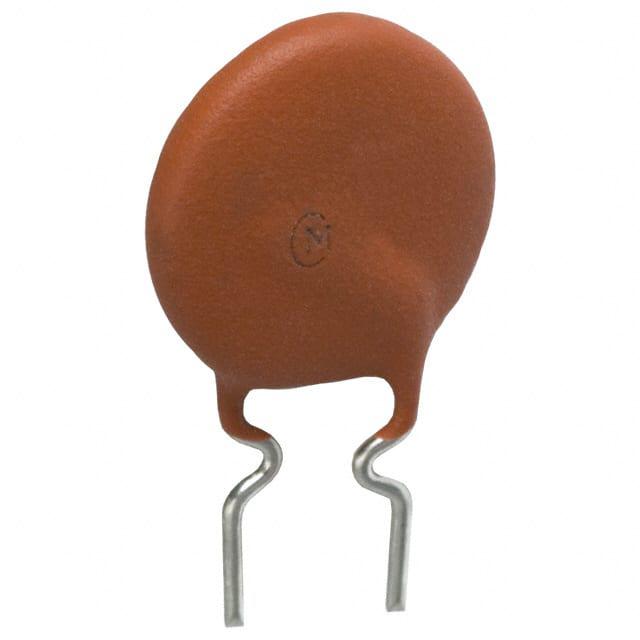

PTGL12AS1R2K3B51B0

产品分类: PTC可复位保险丝
产品描述: 996mA 51V 5A 749mA 7Ω(Max) 通孔安装 3.5mm(宽度)*3.5mm(高度)
供应商型号: CSJ-ST37417895
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING PTC可复位保险丝 PTGL12AS1R2K3B51B0

PTGL12AS1R2K3B51B0概述

    PTGL12AS1R2K3B51B0 技术手册

    1. 产品简介


    PTGL12AS1R2K3B51B0 是一款由 Murata Manufacturing Co., Ltd 生产的电子元器件,属于电阻保护器(Resistor Protector)。这款电子元器件主要用于电源供应系统和电机保护。由于其设计特点,它特别适用于需要高可靠性和低故障率的应用场景。

    2. 技术参数


    根据技术手册提供的信息,PTGL12AS1R2K3B51B0 的关键技术和电气参数如下:
    | 参数 | 值 |

    | 最大电压 (Max. Voltage) | 51V |
    | 持有电流 (Hold Current) | 749mA (25℃) |
    | 跳闸电流 (Trip Current) | 996mA (25℃) |
    | 最大电流 (Max. Current) | 5A |
    | 电阻 (Resistance) | 1.2Ω |
    | 电阻值公差 (Tolerance) | ±10% |
    | 居里点 (Curie Point) | 130℃ |
    | 功耗 (Power Consumption)| 2.4W |
    | 工作温度范围 (Temperature Range) | -30℃至85℃ |
    此外,该产品的外形尺寸为:
    - 外径 (D): 11.5mm
    - 厚度 (Thickness): 3.5mm
    - 高度 (H): 16.5mm
    - 引脚间距 (F): 5mm
    - 引脚直径 (d): 0.6mm

    3. 产品特点和优势


    PTGL12AS1R2K3B51B0 具有以下独特的功能和优势:
    - 小电阻波动:在电路中的电阻波动小于±10%,保证了稳定的电路性能。
    - 狭窄的电流范围:从非工作到工作电流的变化幅度小于两倍,这有助于提高系统的可靠性。
    - 快速响应时间:由于体积小,比传统产品具有更快的操作时间。
    - 高效保护:通过限制突发电流,确保在电源供应系统中的错误操作不会发生。
    - 自动复位:一旦过载情况解除,PTGL12AS1R2K3B51B0 会自动恢复到低电阻状态。
    - 非接触设计:没有物理接触点,增加了产品的耐用性和长期可靠性。
    - 耐机械振动:固体元件设计使其对机械振动和冲击有很高的抵抗力。

    4. 应用案例和使用建议


    PTGL12AS1R2K3B51B0 广泛应用于电源供应系统和电机保护。例如,在汽车电子系统中,该元器件可以用于保护电池免受过度放电的影响;在工业控制系统中,它可以用来防止电动机过热损坏。对于使用该元器件的应用场景,建议进行以下操作:
    - 在安装前检查并确认所使用的电源电压不超过最大额定值。
    - 定期检查连接的稳定性以避免因接触不良导致的故障。
    - 在高温环境下使用时,注意保持良好的散热条件,以确保产品性能稳定。

    5. 兼容性和支持


    该产品符合标准包装规格,每袋装有 300 个单元。同时,Murata Manufacturing Co., Ltd 还提供了详尽的技术支持和售后服务,确保客户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    针对一些常见的使用问题,提供以下解决方案:
    - 问题 1: 为什么电路中的电流不稳定?
    - 解决方案: 检查连接是否正确且稳固。如果使用环境温度超出正常范围,考虑添加额外的散热措施。
    - 问题 2: 产品在高温下无法正常工作。
    - 解决方案: 确保工作环境温度在产品规定的范围内(-30℃至85℃)。超过此范围可能会影响其性能。

    7. 总结和推荐


    PTGL12AS1R2K3B51B0 是一款优秀的电子元器件,适用于多种应用场景。它的高可靠性、快速响应时间和坚固的设计使其成为电源供应系统和电机保护的理想选择。因此,强烈推荐该产品用于需要高性能和高可靠性的项目。建议在购买前访问 Murata 官方网站获取最新资料,并与销售代表或工程师联系确认详细信息。

PTGL12AS1R2K3B51B0参数

参数
最大电压 51V
保持电流 749mA
跳闸电流 996mA
冷电阻 7Ω(Max)
最大额定电流 5A
最小初始态电阻值 -
最大跳断后电阻值 -
跳闸时间 -
长*宽*高 3.5mm(宽度)*3.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

PTGL12AS1R2K3B51B0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

PTGL12AS1R2K3B51B0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING PTC可复位保险丝 MURATA MANUFACTURING PTGL12AS1R2K3B51B0 PTGL12AS1R2K3B51B0数据手册

PTGL12AS1R2K3B51B0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.3835 ¥ 20.1882
库存: 23
起订量: 21 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.18
