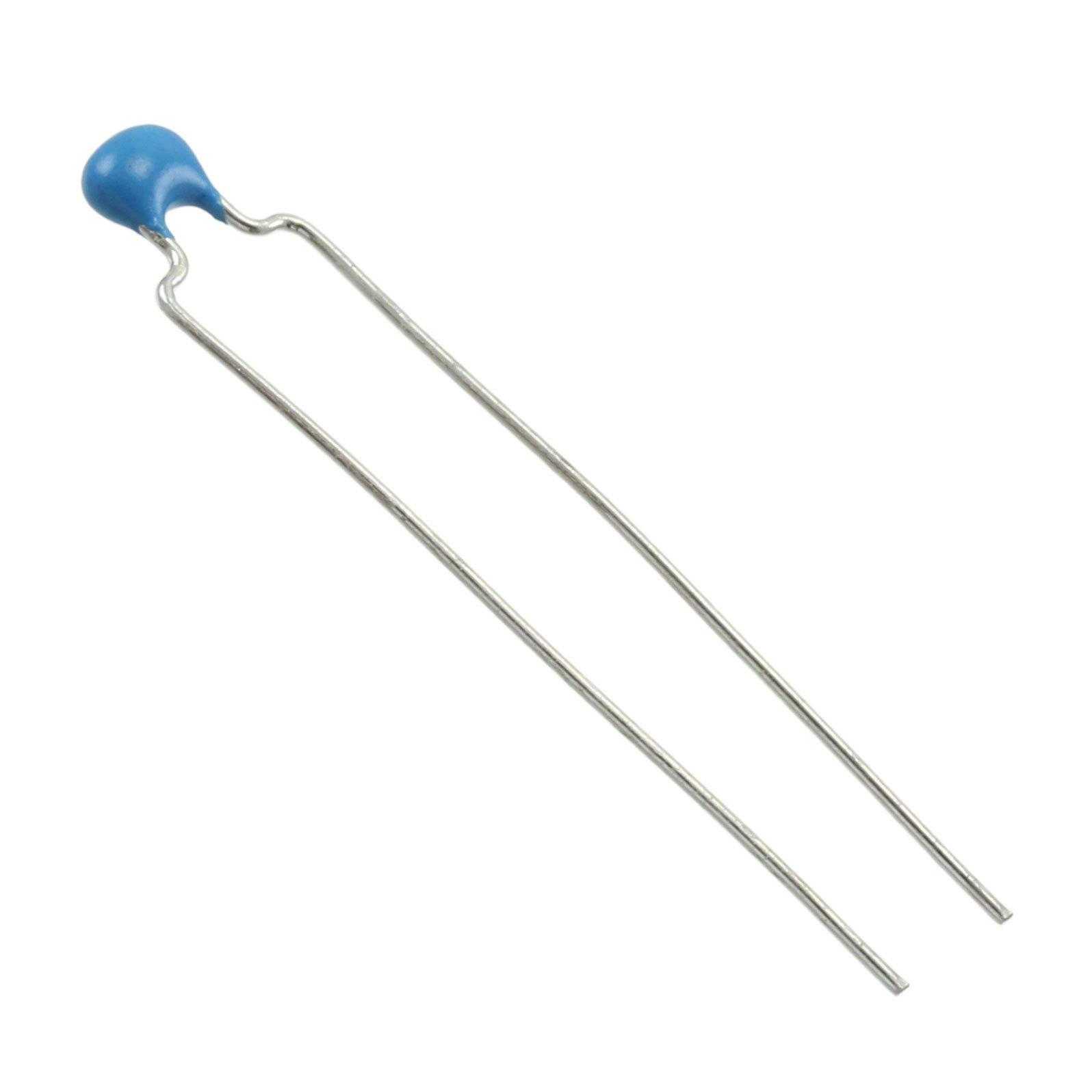

RDE5C2A222J1M1H03A

产品分类: 陶瓷电容
产品描述: 2.2nF ±5% C0G(NP0) 100V 通孔安装 4.5mm*3.15mm*6mm
供应商型号: J-MURA-0154810
供应商: Chip1stop
标准整包数: 1
MURATA MANUFACTURING 陶瓷电容 RDE5C2A222J1M1H03A

RDE5C2A222J1M1H03A概述


    产品简介


    引言
    本文档将详细介绍Murata公司生产的贴片式多层陶瓷电容(MLCC)——Leaded MLCC系列。这些电容器广泛应用于汽车、消费电子及工业设备等多个领域,以其卓越的性能和可靠性著称。

    技术参数


    规格与测试方法
    - 产品型号: RCE Series (DC25V-DC1kV)
    - 额定电压: DC25V, DC50V, DC100V, DC250V, DC630V, DC1kV
    - 温度系数: C0G: ±0.3 ppm/°C, X7R: +15%, -40%
    - 工作温度范围: -55 to 125°C
    - 电容值: 1.0pF 至 5600pF
    - 尺寸: 3.6×3.5mm, 4.0×3.5mm, 5.5×5.0mm, 7.5×7.5mm 等
    - 包装方式: 带卷, 盒装

    产品特点和优势


    独特功能与优势
    - 小型化设计: 能在有限空间内提供大容量电容。
    - 低ESR和ESL: 适合高频应用。
    - 符合AEC-Q200标准: 满足汽车电子的严格要求。
    - 无铅化生产: 符合LF和HF标准,绿色环保。
    - 焊锡工艺兼容: 支持流焊和焊接,但不支持回流焊。
    - 定制服务: 可根据需求提供铜线焊接服务。

    应用案例和使用建议


    应用场景
    - 汽车电子: 稳定电源和信号滤波。
    - 消费电子: 手机和平板电脑中的电源管理。
    - 工业设备: 过程控制系统的滤波和储能。
    使用建议
    - 在高温环境下使用时,建议选择耐高温型号如RHS系列。
    - 大功率应用场合下,优先考虑高容值产品如RDE系列。
    - 对于精密电路,建议使用温度稳定性更好的C0G型电容。

    兼容性和支持


    兼容性
    - 与各种主流电子设备和元器件良好兼容。
    - 可与其他供应商的产品互换使用,但需注意参数匹配。
    厂商支持
    - 提供详尽的技术文档和规格书。
    - 配备专业团队解答客户疑问并提供定制服务。
    - 为所有产品提供标准质保服务。

    常见问题与解决方案


    典型问题及解决方案
    1. 问题: 焊接后出现短路现象。
    - 解决方案: 确认焊接温度和时间符合规范;检查是否有异物进入。
    2. 问题: 容量偏差超出范围。
    - 解决方案: 确认选用的产品规格满足要求;如有需要可重新校准设备。
    3. 问题: 无法正常工作。
    - 解决方案: 检查周围电路是否正确连接;确认电压等级与额定电压匹配。

    总结和推荐


    综合评估
    - 优点: 小巧轻便,性能稳定,广泛应用领域广,支持多种封装形式。
    - 缺点: 不支持回流焊,可能在某些自动化生产线中使用受限。
    推荐
    - 推荐适用于汽车电子、消费电子以及工业设备中的电源管理和信号处理场合。对于高频和高温环境下工作的应用,建议选择更高性能的RHS系列或RHE系列。

RDE5C2A222J1M1H03A参数

参数
电容值 2.2nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 4.5mm*3.15mm*6mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售

RDE5C2A222J1M1H03A厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

RDE5C2A222J1M1H03A数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING RDE5C2A222J1M1H03A RDE5C2A222J1M1H03A数据手册

RDE5C2A222J1M1H03A封装设计

查看详情并下载
Symbol
Footprint
3D Model
