GRM43ER72A225KA01L

产品分类: 陶瓷电容
产品描述: 2.2μF ±10% X7R 100V 1812 贴片安装 4.5mm(长度)*3.2mm(宽度)
供应商型号: 33.55.18
供应商: 海外现货
标准整包数: 1

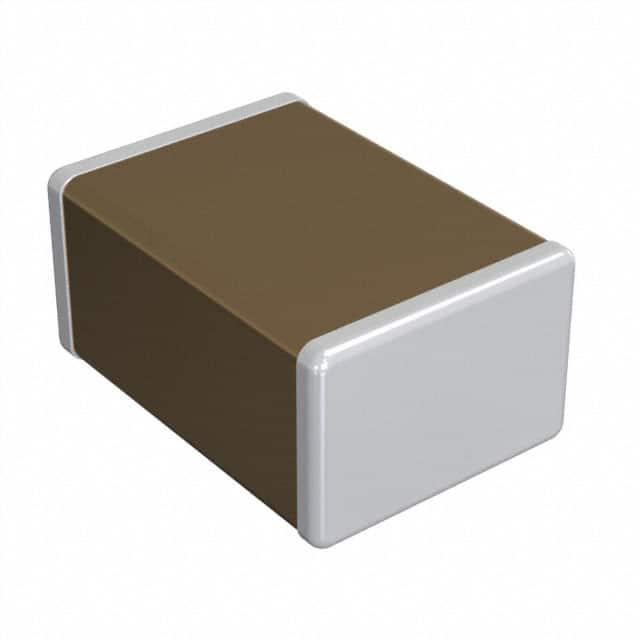

MURATA MANUFACTURING 陶瓷电容 GRM43ER72A225KA01L

GRM43ER72A225KA01L概述


    产品简介


    Monolithic Ceramic Capacitors
    - 产品类型:CHIP MONOLITHIC CERAMIC CAPACITOR
    - 主要功能:用于一般电子设备中的电容存储和滤波
    - 应用领域:广泛应用于各种电子设备中,如通信设备、消费电子、工业控制设备等

    技术参数


    | 参数 | 规格 |

    | 长度 L | 4.5mm ± 0.4mm |
    | 宽度 W | 3.2mm ± 0.3mm |
    | 厚度 T | 2.5mm ± 0.2mm |
    | 电极 e | 0.3mm min. |
    | 电极间隙 g (最小值) | 2.0mm |
    | 温度特性 | R7 (X7R, EIA, ±15%) |
    | 电容值 | 225 (2.2μF) |
    | 电容变化率 | K (±10%) |
    | 额定电压 | 2A (100Vdc) |

    产品特点和优势


    - 高可靠性:采用高品质陶瓷材料制成,具有良好的耐热性和稳定性
    - 宽温度范围:温度特性为X7R,适用于-55°C到+125°C的工作温度范围
    - 小体积大容量:在较小的封装尺寸下提供较大的电容值,节省空间
    - 环保合规:符合RoHS标准,不含铅、镉、汞等有害物质

    应用案例和使用建议


    - 应用案例:该电容器广泛应用于通信设备、电源管理电路、射频信号处理等领域。
    - 使用建议:
    - 在低熔点焊接条件下使用锡镀层端子时,应先确认焊料兼容性以避免焊点质量下降。
    - 避免使用Sn-Zn基焊料,因为其会降低MLCC的可靠性。


    兼容性和支持


    - 兼容性:与市场上常见的焊接工艺和电子组装设备兼容。
    - 支持信息:请联系Murata的销售代表或产品工程师以获取更多详细信息和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现焊点不良 | 确认焊接条件和焊料类型,避免使用Sn-Zn基焊料 |
    | 温度范围外使用导致性能下降 | 确保设备工作在规定的温度范围内 |

    总结和推荐


    综述:
    - 优点:该Monolithic Ceramic Capacitor GRM43ER72A225KA01p 在小型封装内提供了2.2μF的大电容值,并且具有出色的温度稳定性和高可靠性。符合RoHS标准,适合于各种电子设备中的应用。
    - 推荐:该产品适合需要高性能、高可靠性的场合,尤其适用于需要紧凑设计的电路板上。强烈推荐在通信设备、电源管理等领域使用此电容器。
    以上是基于Murata Manufacturing Co., Ltd.提供的Monolithic Ceramic Capacitors技术手册内容生成的技术文档。

GRM43ER72A225KA01L参数

参数
电容值 2.2μF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 4.5mm(长度)*3.2mm(宽度)
通用封装 1812
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

GRM43ER72A225KA01L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM43ER72A225KA01L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM43ER72A225KA01L GRM43ER72A225KA01L数据手册

GRM43ER72A225KA01L封装设计

查看详情并下载
Symbol
Footprint
3D Model
