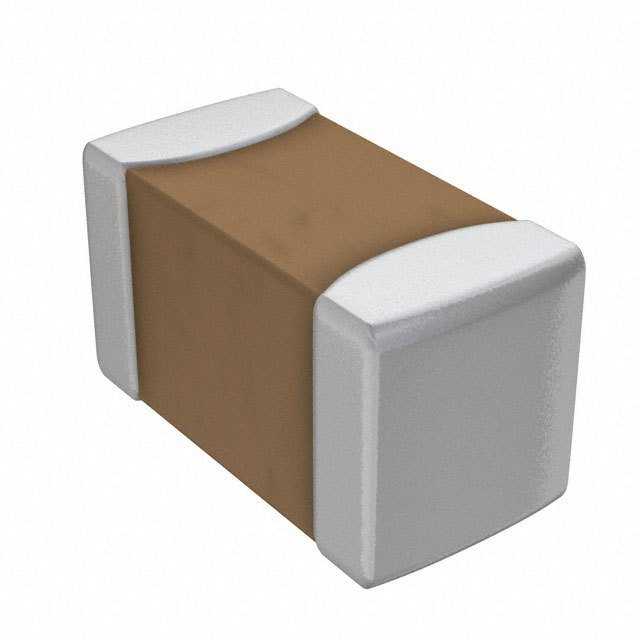

GRM0335C1H4R4CA01D

产品分类: 陶瓷电容
产品描述: 4.4pF ±0.25pF C0G(NP0) 50V 0201 贴片安装 600μm*300μm*300μm
供应商型号: CSJ-ST62740185
供应商: 海外现货
标准整包数: 15000
MURATA MANUFACTURING 陶瓷电容 GRM0335C1H4R4CA01D

GRM0335C1H4R4CA01D概述


    产品简介


    GRM0335C1H4R4CA01 是一款由Murata Manufacturing Co., Ltd生产的陶瓷电容。其基本类型为多层陶瓷电容器(MLCC),主要功能是储存电荷并在电路中进行耦合和去耦操作。该电容产品适用于各种高频和低频电路,例如射频(RF)设计、无线通信、消费电子以及汽车电子等领域。

    技术参数


    - 型号列表:GRM0335C1H4R4CA01D, GRM0335C1H4R4CA01J, GRM0335C1H4R4CA01C, GRM0335C1H4R4CA01B
    - 形状尺寸:
    - 长度(L): 0.6 ± 0.03mm
    - 宽度(W): 0.3 ± 0.03mm
    - 厚度(T): 0.3 ± 0.03mm
    - 外部端子宽度(e): 0.1至0.2mm
    - 端子间距(g) (最小): 0.2mm
    - 封装规格: 0603 (0201)
    - 电容值: 4.4pF ± 0.25pF
    - 额定电压: 50Vdc
    - 温度特性: C0G (EIA标准)
    - 温度系数: 0 ± 30ppm/℃
    - 工作温度范围: -55至125℃
    - 存储方式:
    - D型:纸带(直径180mm),每卷15000个
    - J型:纸带(直径330mm),每卷50000个
    - C型:散装箱,每箱50000个
    - B型:散装,每包1000个
    - 质量:
    - 单个重量(典型值):0.33mg
    - 直径180mm的纸带每卷重量:118g

    产品特点和优势


    GRM0335C1H4R4CA01具有以下特点:
    - 高稳定性: C0G温度特性保证了温度稳定性,适用于对温度变化敏感的应用。
    - 宽工作温度范围: 能够在极端环境中可靠工作,适合工业和汽车应用。
    - 低漏电流: 有助于提高电路的整体效率和稳定性。
    - 小体积: 0603封装使其非常适合空间受限的设计。

    应用案例和使用建议


    该电容器广泛应用于高频通信、无线模块及消费电子产品中。使用建议如下:
    - 电路设计时考虑热管理: 尤其是在高温环境下,注意电路板的散热设计以延长电容器的寿命。
    - 确保正确的引脚配置: 在组装时仔细检查外部引脚的正确连接,避免错误接线导致失效。
    - 防潮措施: 使用干燥剂和密封包装,防止湿气影响电容器性能。

    兼容性和支持


    - 兼容性: GRM0335C1H4R4CA01与大多数现代SMT工艺兼容,可广泛应用于多种PCB设计中。
    - 支持信息: 用户可以通过Murata官方网站获取更多技术支持和服务。官方提供了详细的产品文档和应用指南。

    常见问题与解决方案


    1. 问题: 产品在焊接过程中出现开裂。
    - 解决方案: 确保焊接工艺符合IPC规范,同时使用适当的预热和冷却步骤。

    2. 问题: 电容器的阻抗随温度变化异常。
    - 解决方案: 检查电路设计并确认是否有其他组件影响其正常工作。必要时,可以咨询Murata的技术支持团队。

    总结和推荐


    GRM0335C1H4R4CA01是一款高性能、高稳定性的陶瓷电容器,特别适合需要高可靠性且在严苛环境条件下工作的应用场合。其独特的温度特性和广泛的工作温度范围使其成为众多电子产品的理想选择。总体来说,该产品表现出色,值得推荐给需要高性能陶瓷电容器的应用项目。然而,由于Murata公司可能会更新其产品线,建议在采购前确认最新的产品信息和供应情况。

GRM0335C1H4R4CA01D参数

参数
电容值 4.4pF
容差 ±0.25pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 600μm*300μm*300μm
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GRM0335C1H4R4CA01D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM0335C1H4R4CA01D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM0335C1H4R4CA01D GRM0335C1H4R4CA01D数据手册

GRM0335C1H4R4CA01D封装设计

查看详情并下载
Symbol
Footprint
3D Model
