首页  >  产品百科  >  GCJ21BR71E225KA01K

GCJ21BR71E225KA01K

产品分类: 陶瓷电容
产品描述: 2.2μF ±10% X7R 25V 0805 贴片安装 2mm*1.25mm*1.25mm
供应商型号: 3581155
供应商: 海外现货
标准整包数: 10

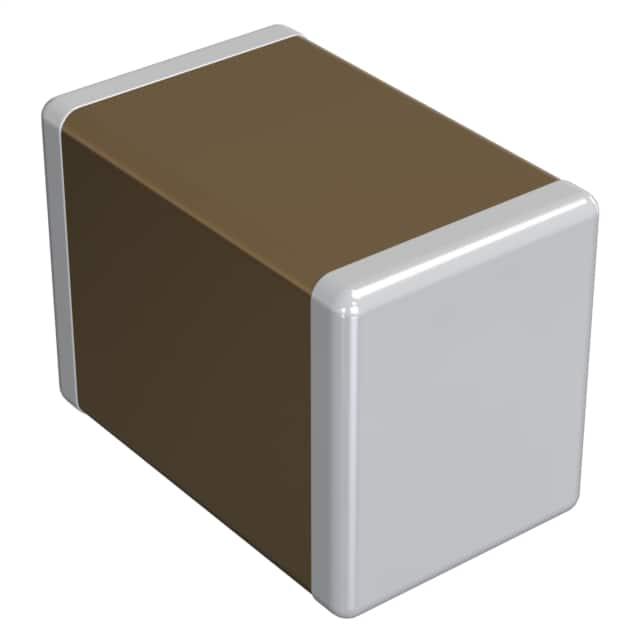

MURATA MANUFACTURING 陶瓷电容 GCJ21BR71E225KA01K

GCJ21BR71E225KA01K概述

    软终止型多层陶瓷电容器(汽车动力传动系统/安全设备专用)

    产品简介


    软终止型多层陶瓷电容器(Soft Termination Chip Multilayer Ceramic Capacitors)是专为汽车动力传动系统和安全设备设计的产品。这些电容器具备极高的稳定性和可靠性,能够应对严苛的工作环境。产品主要应用于汽车的动力传动系统、安全装置、娱乐舒适设备以及部分医疗设备,以满足不同领域的严格技术标准要求。

    技术参数


    - 型号:GCJ21BR71E225KA01-02B
    - 尺寸代码:2012M(0805),即805封装
    - 额定电压:DC 25V
    - 电容值:2.2μF
    - 温度特性:X7R(EIA)
    - 容差:±10%
    - 工作温度范围:-55℃至125℃
    - 包装方式:K/L包装
    - 存储条件:建议存储温度在+5℃到+40℃之间,相对湿度在20%到70%之间
    - 电气特性:
    - 损耗因数(D.F.):≤0.25
    - 绝缘电阻(I.R.):室温下>50Ω·F;高温下>5Ω·F
    - 温度步进特性:无偏压条件下,室温下的电容变化应在±7.5%以内

    产品特点和优势


    软终止型多层陶瓷电容器以其高稳定性、长寿命和优异的耐温性著称。这种类型的电容器特别适合用于高要求的应用场合,如汽车动力传动系统和安全装置。它们能够在极端温度范围内保持出色的性能,从而确保系统的可靠运行。

    应用案例和使用建议


    这类电容器广泛应用于汽车动力传动系统、安全设备、车载导航系统和音响系统。在使用过程中,需要注意以下几点建议:
    - 在极端环境中使用时,定期检查电容器的外观和电气性能,确保其正常工作。
    - 避免长时间暴露于腐蚀性气体中,以防电容器外部电极和引线受腐蚀。
    - 存储时应避免直接阳光照射和高湿度环境,防止电容器发生化学变化。

    兼容性和支持


    软终止型多层陶瓷电容器可与多种电子设备兼容,但不适合用于某些特定应用领域,如飞机设备、航天设备、核能设备等。Murata公司提供了全面的技术支持和服务,客户可以通过官网联系销售部门、分销代理商或通过网页联系表单获取更多帮助。

    常见问题与解决方案


    1. 电容值不准确:检查电容器是否符合指定温度特性的要求,确认电容值的测量方法是否正确。
    2. 外观异常:检查是否存在裂纹或损坏,确保电容器未受到机械冲击。
    3. 性能下降:可能是由于长时间存储导致材料老化,建议在使用前重新测试并检查电容器的焊接能力。

    总结和推荐


    总体而言,软终止型多层陶瓷电容器是一种非常可靠且高性能的产品,适用于对电容值稳定性要求较高的应用。鉴于其卓越的耐温性和长期稳定性,推荐在汽车动力传动系统及安全设备等领域优先选用此类电容器。不过,在选择电容器时,还需根据具体应用场景和需求进行细致考虑。

GCJ21BR71E225KA01K参数

参数
电容值 2.2μF
容差 ±10%
温度系数 X7R
额定电压 25V
长*宽*高 2mm*1.25mm*1.25mm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GCJ21BR71E225KA01K厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GCJ21BR71E225KA01K数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GCJ21BR71E225KA01K GCJ21BR71E225KA01K数据手册

GCJ21BR71E225KA01K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.777
100+ ¥ 0.6563
500+ ¥ 0.588
2500+ ¥ 0.5775
5000+ ¥ 0.5775
10000+ ¥ 0.567
50000+ ¥ 0.567
100000+ ¥ 0.567
库存: 1586
起订量: 70 增量: 0
交货地:
最小起订量为:10
合计: ¥ 7.77
