首页  >  产品百科  >  GRM216R71H223KA01D

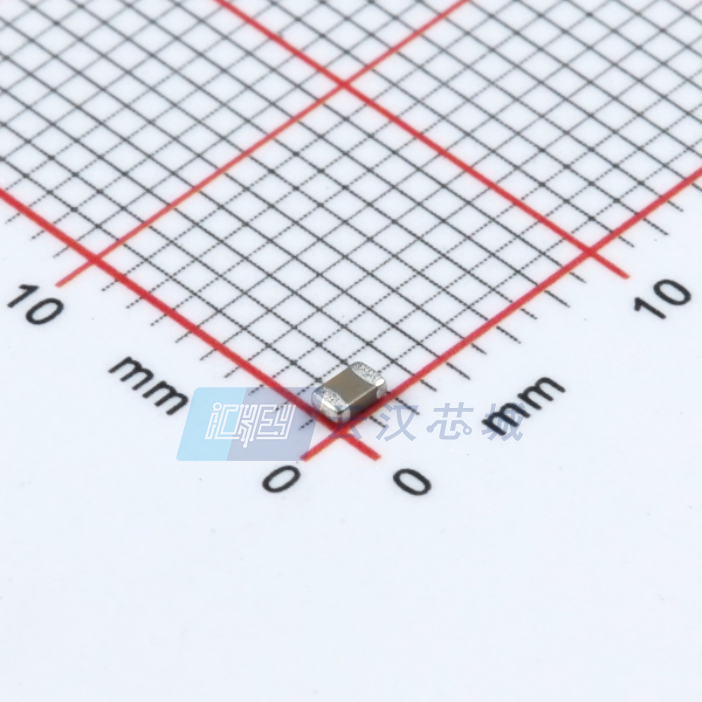

GRM216R71H223KA01D

产品分类: 陶瓷电容
产品描述: 22nF ±10% X7R 50V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 31M-GRM216R71H223KA01D
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 陶瓷电容 GRM216R71H223KA01D

GRM216R71H223KA01D概述


    产品简介


    GRM216R71H223KA01# 是一款由Murata公司生产的多层陶瓷电容器(MLCC)。该产品以其出色的稳定性和可靠性而闻名,在多个行业和应用领域中被广泛采用。GRM216R71H223KA01# 的主要功能是存储电荷并提供稳定的电压条件,适用于各种消费电子、工业设备、移动电子设备、医疗设备(非植入设备)以及汽车娱乐和舒适系统等领域。

    技术参数


    以下是 GRM216R71H223KA01# 的关键技术规格:
    - 尺寸代码(英寸/毫米): 0805 (2012M)
    - 长度: 2.0 ± 0.1 mm
    - 宽度: 1.25 ± 0.1 mm
    - 厚度: 0.6 ± 0.1 mm
    - 标称电容: 22000 pF ± 10%
    - 额定电压: 50 Vdc
    - 温度范围: -55℃ 至 125℃
    - 外部终端间距: ≥ 0.7 mm
    - 外部终端尺寸: 0.2 至 0.7 mm
    - 温度特性: X7R (EIA标准)
    - 温度变化率: ± 15.0%

    产品特点和优势


    GRM216R71H223KA01# 具有多项显著的特点和优势:
    - 高稳定性: 能够在广泛的温度范围内保持稳定的电容值,适用于恶劣环境。
    - 耐久性: 设计上具备长期可靠的工作性能,延长了产品的使用寿命。
    - 多功能性: 在多种应用场景中表现出色,包括消费电子、工业控制、移动设备和医疗设备等。
    - 集成化设计: 体积小巧,适合密集装配的应用需求。

    应用案例和使用建议


    - 消费电子: 可用于智能手机、平板电脑和其他便携式设备中的电源管理模块。
    - 工业设备: 适合于工业自动化控制系统中作为滤波和耦合元件。
    - 汽车电子: 可应用于车载娱乐系统和舒适系统的电路板上,确保系统的稳定运行。
    - 医疗设备: 适合用于医疗监测设备的信号处理电路中,确保精准度和可靠性。
    使用建议:
    - 在安装时要特别注意电容器的极性,以防止接反导致损坏。
    - 由于该产品具有较高的耐温性能,可在高温环境中可靠工作,但也要注意散热设计,以防止过热影响性能。

    兼容性和支持


    GRM216R71H223KA01# 与其他Murata的产品高度兼容,可用于多种标准接口和协议。Murata公司提供全面的技术支持和售后服务,包括详细的用户手册、技术文档以及在线技术支持服务。

    常见问题与解决方案


    1. 问题: 如何正确安装该电容器?
    - 解决方法: 确保正负极正确连接,且避免焊接过程中的过高温度影响电容器性能。
    2. 问题: 使用过程中发现电容器电容值不稳定。
    - 解决方法: 检查环境温度是否超出产品的工作温度范围,必要时调整电路设计以适应更宽的温度范围。

    总结和推荐


    总体而言,GRM216R71H223KA01# 是一款高性能、高稳定性的多层陶瓷电容器,适用于各种复杂的电子设备和系统。其出色的性能和广泛应用领域的适用性使其在市场上具有很强的竞争力。强烈推荐使用这款电容器,特别是在对可靠性要求较高的应用场合。如需获取最新的产品信息和技术支持,请访问Murata公司的官方网站。
    网址: https://www.murata.com/

GRM216R71H223KA01D参数

参数
电容值 22nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

GRM216R71H223KA01D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM216R71H223KA01D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM216R71H223KA01D GRM216R71H223KA01D数据手册

GRM216R71H223KA01D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.0608
50+ ¥ 0.0475
500+ ¥ 0.036
1000+ ¥ 0.0319
4000+ ¥ 0.027
20000+ ¥ 0.025
库存: 61735
起订量: 5 增量: 4000
交货地:
最小起订量为:5
合计: ¥ 0.3
直接购买
加入购物车
