DEC1X3J220JC4B

产品分类: 陶瓷电容
产品描述: 22pF ±5% 6.3KV 通孔安装 9mm*7mm*13mm
供应商型号: 9527281
供应商: element14
标准整包数: 1

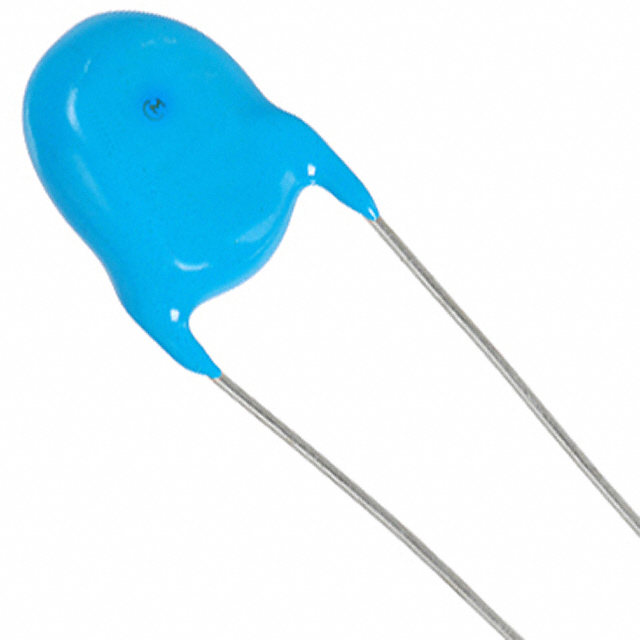

MURATA MANUFACTURING 陶瓷电容 DEC1X3J220JC4B

DEC1X3J220JC4B概述

    安全认证陶瓷电容器:高压陶瓷电容器

    产品简介


    安全认证陶瓷电容器(High Voltage Ceramic Capacitors)是适用于各种高电压应用的重要电子元件。这些电容器不仅符合国际标准,如IEC60384-14的X1和Y2类要求,而且通过多种安全认证,确保在电源滤波、隔离耦合和噪声吸收等应用中的可靠性和安全性。该系列电容器具有紧凑设计、宽广的工作温度范围和高耐压能力,广泛应用于开关电源、适配器、DAA调制解调器等领域。

    技术参数


    - 电容范围:10 pF 到 47,000 pF
    - 额定电压:250 Vrms
    - 温度范围:-55°C 至 +125°C
    - 耐压强度:AC 2000V(间距为5mm时),AC 2600V(间距为7.5mm时)
    - 绝缘等级:X1/Y2(基本绝缘),X1/Y1(增强绝缘)
    - 包装方式:长脚(长引线)、短脚(短引线)、编带包装
    - 引线间距:5mm 和 7.5mm
    - 封装尺寸:直径D最大为25mm,厚度T最大为3.0mm

    产品特点和优势


    1. 紧凑设计:相比同类产品,尺寸减小达25%,适合空间有限的应用。
    2. 宽工作温度范围:工作温度高达125°C,适用于严苛环境。
    3. 高耐压能力:耐压强度高达AC 2600V,适合高电压应用。
    4. 多种认证:UL、CSA、VDE、BSI等国际认证,确保产品质量。
    5. 防火涂层:采用阻燃环氧树脂涂层,符合UL94V-0标准。
    6. 成本效益:提供自动插入选项,便于自动化生产。

    应用案例和使用建议


    应用案例
    1. AC线路滤波:用于电源滤波器中,减少电磁干扰。
    2. 隔离耦合:适用于开关电源和适配器中的初级-次级耦合。
    3. 噪声吸收:用于DAA调制解调器中,减少变压器使用,简化电路设计。
    使用建议
    1. 安装注意事项:安装时要确保引线间距正确,避免因引线过近导致电气故障。
    2. 散热管理:在高电压应用中,应注意电容器的散热,避免因温度过高而损坏。
    3. 选择合适的封装:根据具体应用需求选择合适的封装形式,如长脚、短脚或编带包装。

    兼容性和支持


    该产品与各种电路板设计兼容,适合不同类型的电路板和焊接工艺。制造商提供详尽的技术支持和售后服务,用户可通过销售代表或工程师获取帮助。

    常见问题与解决方案


    1. 问:如何判断电容器是否受损?
    - 答:观察外观是否有明显损伤,使用万用表测量其电容值是否变化,必要时可进行耐压测试。
    2. 问:如何避免高温引起的损坏?
    - 答:确保电容器工作在规定的温度范围内,并采取适当的散热措施,如加装散热片。
    3. 问:如何选择合适的封装形式?
    - 答:根据电路板的空间限制和焊接工艺选择合适的封装形式,如长脚、短脚或编带包装。

    总结和推荐


    综上所述,这款安全认证陶瓷电容器(High Voltage Ceramic Capacitors)具备紧凑设计、高可靠性及广泛的应用范围,是电源滤波、隔离耦合和噪声吸收的理想选择。其高耐压能力和国际认证进一步提升了其市场竞争力。因此,强烈推荐在需要高可靠性电容的应用中使用此产品。

DEC1X3J220JC4B参数

参数
电容值 22pF
容差 ±5%
温度系数 -
额定电压 6.3KV
长*宽*高 9mm*7mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 停产
包装方式 散装

DEC1X3J220JC4B厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DEC1X3J220JC4B数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING DEC1X3J220JC4B DEC1X3J220JC4B数据手册

DEC1X3J220JC4B封装设计

查看详情并下载
Symbol
Footprint
3D Model
