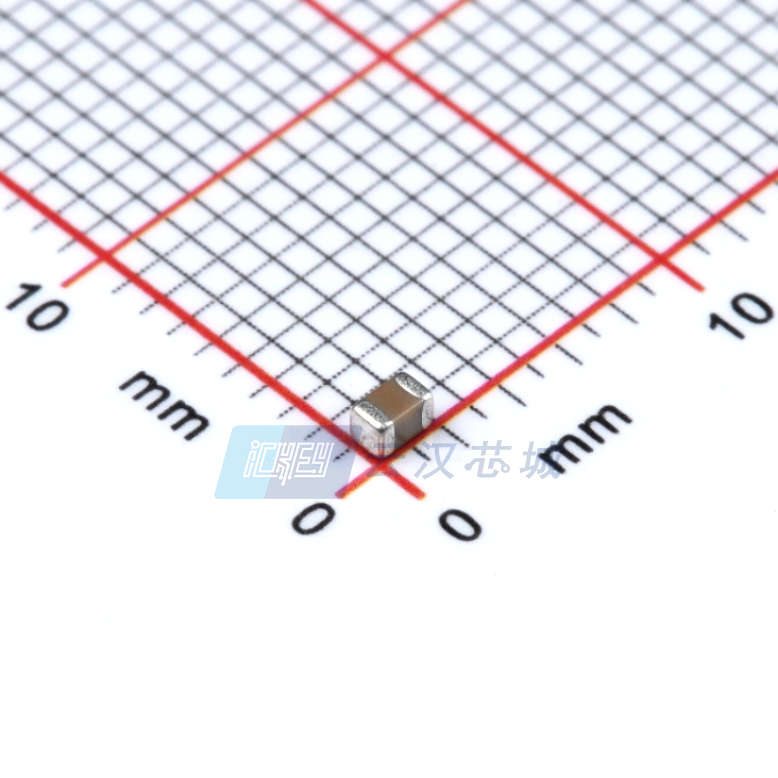

GCM21BR72A103KA37L

产品分类: 陶瓷电容
产品描述: 10nF ±10% X7R 100V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 31M-GCM21BR72A103KA37L
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 陶瓷电容 GCM21BR72A103KA37L

GCM21BR72A103KA37L概述


    产品简介


    GCM21BR72A103KA37# 是一款由Murata Manufacturing生产的陶瓷电容器。作为一款多层陶瓷电容器(MLCC),它广泛应用于各种电子设备中,如手机、计算机、汽车电子、工业控制设备以及通信基础设施。这款电容器具备高容量、小尺寸的特点,能够在苛刻的工作环境中稳定运行。

    技术参数


    - 长度:2.0mm ±0.15mm
    - 宽度:1.25mm ±0.15mm
    - 厚度:1.25mm ±0.15mm
    - 标称电容值:10000pF(±10%)
    - 温度特性:X7R (EIA)
    - 外部引脚间距:最小0.7mm
    - 外部引脚尺寸:0.2mm 至 0.7mm
    - 工作温度范围:-55°C 至 125°C
    - 额定电压:100Vdc
    - 尺寸代码(英寸/毫米):0805 (2012M)

    产品特点和优势


    GCM21BR72A103KA37# 电容器具有多个显著特点和优势。首先,它的X7R电介质提供了优良的温度稳定性,确保在极端温度条件下仍能保持稳定的电容值。其次,其紧凑的设计使得这款电容器非常适合空间受限的应用场合。此外,100Vdc的额定电压使其能够承受更高的电压冲击,进一步提升了产品的可靠性和耐用性。这些特点使其在市场上具有很强的竞争力。

    应用案例和使用建议


    应用案例
    GCM21BR72A103KA37# 主要用于通信设备、电源管理电路、传感器接口、滤波器等场合。在汽车电子领域,它可以用于发动机管理系统中的信号滤波,保证系统的稳定运行。在工业控制设备中,它可用于电源滤波,提高系统可靠性。
    使用建议
    为了充分发挥GCM21BR72A103KA37# 的性能,建议在设计电路时充分考虑其温度特性。例如,在需要较高温度稳定性的场合,可以选择该电容器。此外,合理布置电路板以减少电磁干扰(EMI)也是至关重要的。具体建议如下:
    - 确保引脚之间的间距足够大,避免信号干扰。
    - 尽量减少走线长度,以减小杂散电感和电容的影响。
    - 选择合适的封装形式,确保在安装过程中不损坏电容器。

    兼容性和支持


    GCM21BR72A103KA37# 与其他同类电容器具有良好的兼容性,适用于多种标准接口。Murata公司提供全面的技术支持,包括产品选型指南、应用笔记以及技术支持热线,帮助用户解决在应用过程中的各种问题。

    常见问题与解决方案


    1. 问题:电容器在高温下出现异常。
    解决方案:检查电路板的散热设计,确保电容器周围有足够的空气流通。
    2. 问题:电容器安装后性能不稳定。
    解决方案:重新检查电路布局,确保引脚之间的间距和走线长度符合设计要求。
    3. 问题:电容器使用寿命较短。
    解决方案:根据工作环境条件,选择更合适温度特性的电容器。

    总结和推荐


    综上所述,GCM21BR72A103KA37# 电容器以其高精度、高可靠性、良好温度稳定性和小巧的外形尺寸,成为众多应用的理想选择。建议用户在选用前仔细阅读最新的技术手册,确保所选型号满足具体应用需求。此外,Murata公司的技术支持和售后服务也值得信赖,为用户的应用提供了可靠的保障。因此,推荐在符合特定要求的应用中使用此款电容器。

GCM21BR72A103KA37L参数

参数
电容值 10nF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

GCM21BR72A103KA37L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GCM21BR72A103KA37L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GCM21BR72A103KA37L GCM21BR72A103KA37L数据手册

GCM21BR72A103KA37L封装设计

查看详情并下载
Symbol
Footprint
3D Model
