GRM033R60J224ME15J

产品分类: 陶瓷电容
产品描述: 220nF ±20% X5R 6.3V 0201 贴片安装 600μm*300μm*300μm
供应商型号: 81-GRM033R60J224ME5J
供应商: Mouser
标准整包数: 1

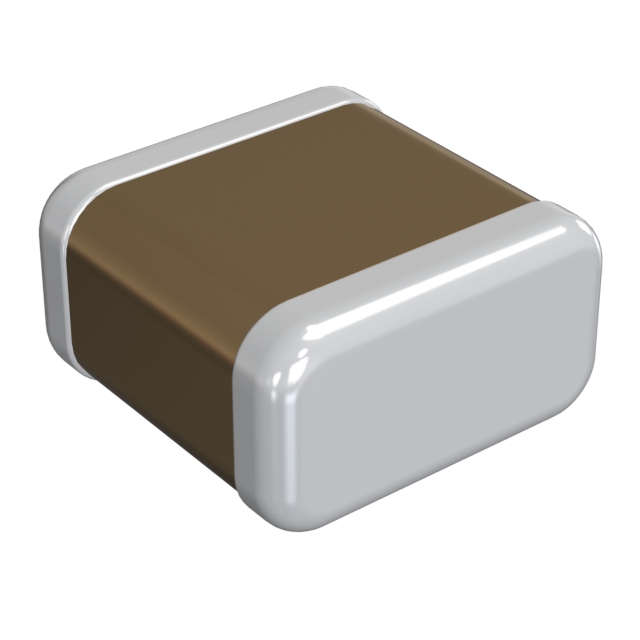

MURATA MANUFACTURING 陶瓷电容 GRM033R60J224ME15J

GRM033R60J224ME15J概述


    产品简介


    本文将详细介绍一款来自Murata Manufacturing Co., Ltd.的电子元器件——MLCC(多层陶瓷电容器)GRM033R60J224ME15#。MLCC是广泛应用于电子电路中的关键组件,主要用于存储电荷并过滤电源线上的噪声。本款产品尤其适用于消费电子、通信设备、计算机主板等领域,由于其小型化设计,特别适合于高密度组装需求的电子产品。

    技术参数


    - 尺寸:
    - 长度:0.6 ±0.03mm
    - 宽度:0.3 ±0.03mm
    - 厚度:0.3 ±0.03mm
    - 外部引脚宽度:0.1至0.2mm
    - 引脚间距:≥0.2mm
    - 尺寸代码:0201 (0603M)
    - 电气特性:
    - 标称电容:0.22µF
    - 电容公差:±20%
    - 额定电压:6.3Vdc
    - 温度特性:X5R(EIA标准)
    - 温度变化率:±15.0%
    - 工作温度范围:-55℃至85℃
    - 包装规格:
    - D卷:φ180mm,纸带,每卷15000个
    - J卷:φ330mm,纸带,每卷50000个
    - W卷:φ180mm,宽度8mm,纸带,每卷30000个
    - 每个电容器重量(典型值):0.33mg
    - 卷装:φ180mm,每卷重约118g

    产品特点和优势


    本款MLCC具有如下显著特点和优势:
    - 高可靠性:采用X5R温度特性材料,能够在宽广的温度范围内保持稳定的电容值。
    - 微型化设计:符合0201 (0603M) 尺寸标准,适合在空间有限的应用中使用。
    - 高电容量:0.22µF的电容量可满足大多数常见的电路设计需求。
    - 大批量生产兼容性:提供多种卷装规格,便于自动化生产和组装,提高生产效率。

    应用案例和使用建议


    应用案例
    本产品适用于各类消费电子、通信设备及计算机主板中,特别是在需要高度集成和小型化设计的应用场合。例如,在智能手机、平板电脑、路由器、交换机等设备中,可以用于滤波、去耦、旁路等功能。
    使用建议
    - 在安装过程中要确保焊接温度和时间符合要求,避免过热损坏电容器。
    - 确保引脚间的干净连接,以防止短路。
    - 在特定的环境中使用时(如高温环境),需要验证其电容变化率是否符合应用需求。

    兼容性和支持


    本产品与多数标准电子组装生产线兼容,可以方便地进行大批量生产。Murata公司提供了详细的技术支持和售后服务,确保客户能够快速解决问题并得到满意的解决方案。

    常见问题与解决方案


    - 问题:焊接后发现电容器失效
    - 解决方案:检查焊接工艺是否规范,温度是否过高导致热冲击;如果焊接良好,则检查是否有其他外部因素影响。
    - 问题:电容器的电容值随温度变化较大
    - 解决方案:确认所选型号是否为X5R温度特性,这种材料能在较宽的温度范围内保持稳定。

    总结和推荐


    综上所述,Murata的这款GRM033R60J224ME15# MLCC具备高可靠性、微型化设计和高电容量等优点,特别适合于对尺寸和性能有严格要求的应用。因此,强烈推荐给需要在小型化、高可靠性和高稳定性方面达到较高标准的电子设计项目中使用。

GRM033R60J224ME15J参数

参数
电容值 220nF
容差 ±20%
温度系数 X5R
额定电压 6.3V
长*宽*高 600μm*300μm*300μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GRM033R60J224ME15J厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GRM033R60J224ME15J数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GRM033R60J224ME15J GRM033R60J224ME15J数据手册

GRM033R60J224ME15J封装设计

查看详情并下载
Symbol
Footprint
3D Model
