PTGL12AS2R2K4B51A0

产品分类: PTC可复位保险丝
产品描述: 739mA 60V 5A 556mA 2.2Ω 通孔安装 3.5mm(宽度)*3.5mm(高度)
供应商型号: J-MURA-0115762
供应商: Chip1stop
标准整包数: 1

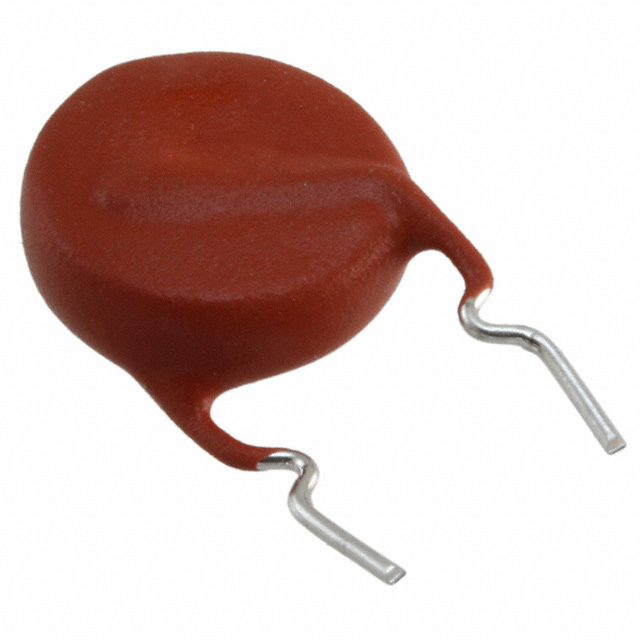

MURATA MANUFACTURING PTC可复位保险丝 PTGL12AS2R2K4B51A0

PTGL12AS2R2K4B51A0概述

    # PTGL12AS2R2K4B51A0:一款高性能保护电阻的应用指南

    产品简介


    PTGL12AS2R2K4B51A0是来自Murata Manufacturing的一款电子元器件,主要应用于电源供应及电机保护等领域。这款电阻具有体积小、稳定性高和快速响应等特点,使其成为电路保护的理想选择。尽管本资料可能已过期,但本文档旨在提供其基础信息及技术规格,建议查阅官方网站获取最新资料。

    技术参数


    以下是PTGL12AS2R2K4B51A0的主要技术规格:
    - 最大电压:60V
    - 保持电流(25℃):556mA
    - 保持电流(60℃):439mA
    - 触发电流(25℃):739mA
    - 触发电流(-10℃):867mA
    - 最大电流:5A
    - 电阻值(25℃):2.2Ω
    - 电阻值容差(25℃):±10%
    - 居里点(典型值):130℃
    - 功率消耗(典型值):2.1W
    - 工作温度范围:-30℃至85℃
    - 外形尺寸:长度 11.5mm,厚度 3.5mm,高度 16.5mm,引脚间距 5mm,引脚直径 0.6mm
    - 重量:0.79g

    产品特点和优势


    PTGL12AS2R2K4B51A0具备以下几个显著的特点和优势:
    1. 电阻波动极小(容差为±10%),适合需要稳定性的电路。
    2. 在-10到60℃范围内,工作电流和非工作电流差异小,不会超过两倍。
    3. 相比传统产品,尺寸更小,响应时间更快。
    4. 由于其最佳的设计和特性,能够有效保护电源供应系统和电机,确保安全运行。
    5. 断电后自动恢复至初始低阻状态。
    6. 非接触式设计使其具有长寿命且无噪音干扰。
    7. 固态元素构造使它更加耐用,抗机械振动和冲击。

    应用案例和使用建议


    PTGL12AS2R2K4B51A0可以广泛应用于各种场景,包括但不限于电源保护和电机控制。根据其特性,建议在选择合适的安装位置时,应考虑避免高温环境以延长其使用寿命。同时,在应用中需要注意电流波动情况,以确保其能够正常工作。

    兼容性和支持


    关于产品与其他电子元器件的兼容性问题,因篇幅限制并未在文档中详细提及。但在Murata官网中通常会有详细的配套资料。用户在购买前应咨询官方或销售代表,确保产品能与其目标应用完美适配。此外,Murata还提供了全面的产品支持和维护服务,具体细节请访问其官方网站。

    常见问题与解决方案


    1. Q: PTGL12AS2R2K4B51A0的工作温度范围是多少?
    - A: -30℃至85℃。超出此范围可能会导致性能下降或损坏。

    2. Q: 如何检查该电阻是否已过载?
    - A: 可通过监测电路中的电流来判断。当电流达到或超过设定的触发电流值时,说明电路可能处于过载状态。

    3. Q: 为什么PTGL12AS2R2K4B51A0能有效减少噪声?
    - A: 由于其采用非接触式设计,避免了物理接触带来的磨损和振动,从而减少了噪声的产生。

    总结和推荐


    总体而言,PTGL12AS2R2K4B51A0以其小巧、高效和可靠的特性成为电源供应及电机保护领域的理想选择。然而,鉴于资料可能存在不准确性,强烈建议用户在采购前与Murata官方进行确认。对于寻求高质量保护电阻并希望获得长期稳定性能的工程师来说,这款产品值得推荐。

PTGL12AS2R2K4B51A0参数

参数
跳闸电流 739mA
冷电阻 2.2Ω
最大额定电流 5A
最小初始态电阻值 -
最大跳断后电阻值 -
跳闸时间 -
最大电压 60V
保持电流 556mA
长*宽*高 3.5mm(宽度)*3.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,弹夹装

PTGL12AS2R2K4B51A0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

PTGL12AS2R2K4B51A0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING PTC可复位保险丝 MURATA MANUFACTURING PTGL12AS2R2K4B51A0 PTGL12AS2R2K4B51A0数据手册

PTGL12AS2R2K4B51A0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4914 ¥ 4.1523
10+ $ 0.4526 ¥ 3.824
50+ $ 0.4442 ¥ 3.7531
100+ $ 0.4242 ¥ 3.5845
200+ $ 0.4179 ¥ 3.5313
库存: 750
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4.15
