首页  >  产品百科  >  NXFT15XH103FA2B130

NXFT15XH103FA2B130

产品分类: NTC热敏电阻
产品描述: 10KΩ ±1% ±1% 3434K 3380K 3455K 自由悬挂 1mm(长度)
供应商型号: 490-18165-ND
供应商: Digi-Key
标准整包数: 1

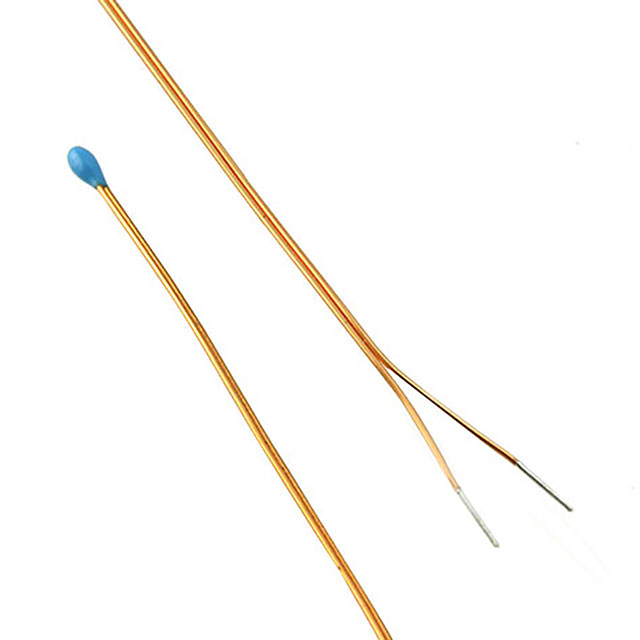

MURATA MANUFACTURING NTC热敏电阻 NXFT15XH103FA2B130

NXFT15XH103FA2B130概述

    # Murata NCP/NCU 系列 NTC 热敏电阻产品技术手册解析

    一、产品简介


    Murata 的 NCP 和 NCU 系列 NTC(负温度系数)热敏电阻是广泛应用于温度测量和补偿的重要电子元器件。该系列热敏电阻主要以小型化设计为特色,涵盖 0201(0603)、0402(1005)及 0603(1608)等多种尺寸规格,适配各类紧凑型电路板需求。
    产品具有高精度的零功率电阻和 B 常数值,广泛应用于移动通信、电池管理、液晶显示器(LCD)以及一般电子电路的温度补偿场景。这些组件以其优异的长期稳定性和耐高温能力著称,工作温度范围达到 -40°C 至 +125°C。

    二、技术参数


    以下是关键的技术参数汇总:
    0201(0603)尺寸
    | 产品型号 | 阻值(Ω) | B 常数范围(K) | 最大工作电流(mA) | 最大电压(V) | 典型耗散常数(mW/°C) |
    |
    | NCP03XM102p05RL | 1000 | 3500 | 0.316 | 5 | 1 |
    0402(1005)尺寸/NCP 系列
    | 产品型号 | 阻值(Ω) | B 常数范围(K) | 最大工作电流(mA) | 最大电压(V) | 典型耗散常数(mW/°C) |
    |
    | NCP15XM221p03RC | 220 | 3500 | 0.674 | 5 | 1 |
    0402(1005)尺寸/NCU 系列
    | 产品型号 | 阻值(Ω) | B 常数范围(K) | 最大工作电流(mA) | 最大电压(V) | 典型耗散常数(mW/°C) |
    |
    | NCU15XH103D60RC | 10000 | 3380 | 0.100 | 5 | 1 |
    工作环境条件
    - 温度范围:-40°C 至 +125°C
    - 电气特性:最大工作电压 5V,典型耗散常数约为 1 mW/°C

    三、产品特点和优势


    1. 卓越的长期稳定性:Murata NCP 和 NCU 系列热敏电阻采用镍屏障端接结构,提供优异的焊锡能力和环境适应性。
    2. 高精度 B 常数和电阻值:阻值精度达 ±0.5%,B 常数值的参考值误差也控制在 ±0.7% 以内。
    3. 兼容多种封装形式:涵盖 0201、0402 和 0603 等不同封装尺寸,适用于多样化设计需求。
    4. 可回流焊接:支持 SMT 贴片工艺,降低生产成本并提高效率。
    5. UL/cUL 认证:产品符合 UL1434 文件编号 E137188 的认证标准。

    四、应用案例和使用建议


    应用场景
    - 移动通信中的晶体振荡器和 IC 温度补偿
    - 锂电池组的温度传感器
    - 液晶显示屏(LCD)的温度调节
    使用建议
    在设计锂电池温度传感电路时,建议根据阻值变化曲线选择合适的型号,并在布局上避免靠近发热源,确保精确的温度监测。对于需要高温环境下工作的设备,应优先选用工作温度范围更广的型号。

    五、兼容性和支持


    Murata NCP/NCU 系列热敏电阻与大多数主流电子设备兼容,无需额外调整即可集成到现有系统中。厂商提供详细的文档支持,包括尺寸规格、焊接指南和安装说明,帮助用户快速完成产品导入。

    六、常见问题与解决方案


    问题 1:热敏电阻阻值不稳定
    原因:焊接不良或环境湿度过高。
    解决方法:确保使用正确的焊接参数,同时在湿度高的环境中增加防潮措施。
    问题 2:设备温度检测误差较大
    原因:选型错误或电路匹配不当。
    解决方法:重新评估所需的 B 常数值,并重新设计匹配电路。

    七、总结和推荐


    Murata NCP/NCU 系列 NTC 热敏电阻凭借其出色的性能和广泛的适用性,在众多应用场景中表现出色。特别是其高精度、高可靠性和良好的环境适应性使其成为温度监测和补偿的理想选择。我们强烈推荐此系列产品用于要求严格的工业和消费电子产品设计中。
    通过上述分析可见,Murata 的这一产品线具备极高的市场竞争力和可靠性,值得用户信赖。

NXFT15XH103FA2B130参数

参数
25℃时的电阻值 10KΩ
精度 ±1%
额定功率 -
B25/50 3380K
B0/50 -
B25/100 3455K
B25/85 3434K
B值容差 ±1%
B25/75 -
长*宽*高 1mm(长度)
安装方式 自由悬挂
应用等级 工业级
零件状态 在售
包装方式 散装

NXFT15XH103FA2B130厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NXFT15XH103FA2B130数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING NTC热敏电阻 MURATA MANUFACTURING NXFT15XH103FA2B130 NXFT15XH103FA2B130数据手册

NXFT15XH103FA2B130封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7245 ¥ 6.122
5+ $ 0.6302 ¥ 5.3252
10+ $ 0.598 ¥ 5.0531
25+ $ 0.558 ¥ 4.4279
50+ $ 0.4987 ¥ 4.2144
100+ $ 0.4577 ¥ 3.8304
500+ $ 0.4127 ¥ 3.4541
1000+ $ 0.396 ¥ 3.3141
5000+ $ 0.3624 ¥ 3.0327
库存: 2673
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.12
直接购买
加入购物车
