XRCED38M400FXQ50R0

产品分类: 无源晶振
产品描述: 10pF ±20ppm ±20ppm 38.4MHz 80Ω 30μW 贴片安装 1.2mm*1mm*330μm
供应商型号: XRCED38M400FXQ50R0
供应商: 国内现货
标准整包数: 3000
MURATA MANUFACTURING 无源晶振 XRCED38M400FXQ50R0

XRCED38M400FXQ50R0概述


    产品简介

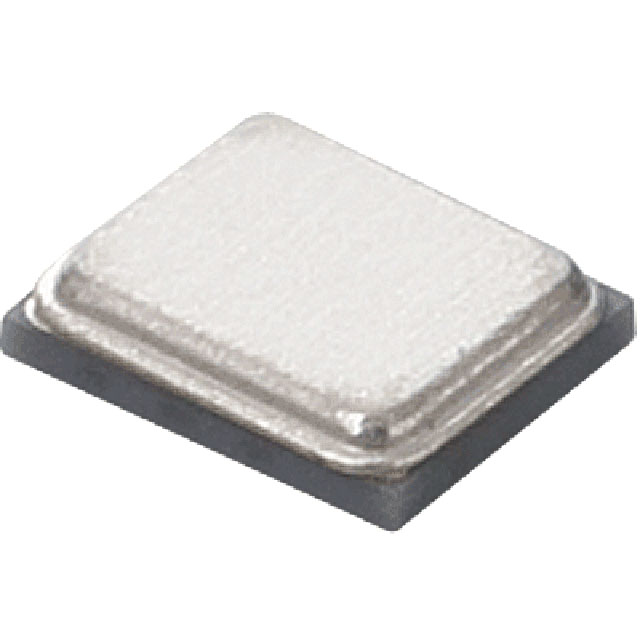

    村田制作所 Murata XRCED38M400FXQ50R0 晶体单元
    Murata Manufacturing Co., Ltd. 出品的晶体单元(型号XRCED38M400FXQ50R0)是一款专为通信设备和消费电子设计的产品。其核心频率为38.4000MHz,尺寸仅为1.2x1.0mm,非常适用于紧凑型设备。此晶体单元主要用于手机和消费电子产品,为这些设备提供稳定的时钟信号,确保其正常运行。

    技术参数


    - 频率:38.4000MHz
    - 总频率容差(-30°C 到 +85°C):±20ppm以内
    - 频率老化率(+25°C, 1年):±1ppm以内
    - 等效串联电阻 (ESR):80Ω 以下
    - 负载电容 (Cs):10.0pF
    - 驱动级别:30μW(最大值100μW)
    - 操作温度范围:-40°C 至 +105°C
    - 保存温度范围:-40°C 至 +105°C

    产品特点和优势


    1. 高频稳定性:在极端温度范围内依然保持±20ppm的频率稳定,适合多种应用场景。
    2. 高可靠性:采用陶瓷基板结合金属盖帽结构,有效保护内部元件免受外界污染和机械冲击。
    3. 小巧紧凑:1.2x1.0mm的小尺寸,使其能够轻松安装在空间受限的设备中。
    4. 高寿命:频率老化率控制在每年±1ppm以内,长时间使用也能保证较高的频率精度。
    5. 低功耗:驱动级别仅需30μW,满足现代电子设备对低功耗的需求。

    应用案例和使用建议


    - 应用场景:可应用于智能手机、无线通信模块、消费电子等领域,用于生成稳定的系统时钟。
    - 使用建议:
    - 在安装过程中需要特别注意不要过度加热或施加机械应力,以免损坏晶体单元。
    - 选择合适的焊锡膏和焊接条件以保证良好的焊接质量。
    - 实际使用中应定期检测其频率稳定性,确保长期工作的可靠性和精确度。

    兼容性和支持


    - 兼容性:XRCED38M400FXQ50R0 支持常见的焊锡膏和焊接条件,包括 Sn-3.0Ag-0.5Cu 组成的无铅焊锡膏。在组装过程中推荐使用温度梯度控制良好的回流焊炉。
    - 技术支持:Murata公司提供详尽的技术文档和售后服务支持,用户在使用过程中如有疑问可以随时联系官方获取帮助。

    常见问题与解决方案


    - Q1: 如何判断产品是否安装正确?
    - A1: 可通过网络分析仪和测试电路进行频率测量,对比规格书中的标准值判断是否符合要求。

    - Q2: 如何提高晶体单元的使用寿命?
    - A2: 应避免产品在高温高湿环境下长时间存放,并定期检查其电气性能,确保各项指标均符合标准。

    总结和推荐


    村田制作所 Murata XRCED38M400FXQ50R0 晶体单元凭借其卓越的高频稳定性、可靠的制造工艺和紧凑的设计,在通信设备和消费电子产品中表现出色。其广泛的适用性和稳定的性能使得该产品成为诸多电子设备的理想选择。建议用户严格按照技术手册中的指导进行安装和维护,以最大限度地发挥其性能优势。

XRCED38M400FXQ50R0参数

参数
频率 38.4MHz
驱动电平 30μW
负载电容 10pF
频率稳定性 ±20ppm
频率容差 ±20ppm
等效串联电阻 80Ω
长*宽*高 1.2mm*1mm*330μm
安装方式 贴片安装
包装方式 卷带包装

XRCED38M400FXQ50R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCED38M400FXQ50R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCED38M400FXQ50R0 XRCED38M400FXQ50R0数据手册

XRCED38M400FXQ50R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
