首页  >  产品百科  >  NXFT15XH103FA2B080

NXFT15XH103FA2B080

产品分类: NTC热敏电阻
产品描述: 10KΩ ±1% ±1% 3434K 3380K 3455K 自由悬挂 1mm(长度)
供应商型号: SYE-NXFT15XH103FA2B080
供应商: 海外现货
标准整包数: 1

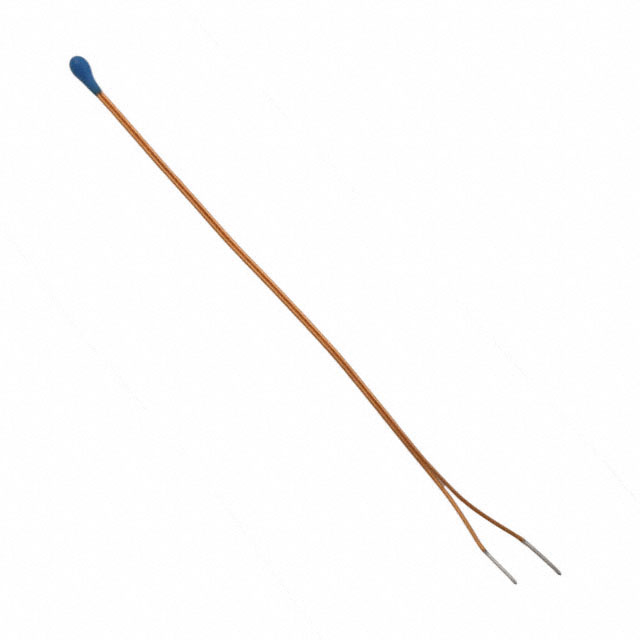

MURATA MANUFACTURING NTC热敏电阻 NXFT15XH103FA2B080

NXFT15XH103FA2B080概述

    NTC Thermistors: R44E Product Overview

    1. 产品简介


    NTC热敏电阻(Negative Temperature Coefficient Thermistors)是一种用于温度测量和补偿的半导体元件。其主要特点是随着温度升高,电阻降低,这使得它们在各种电路中被广泛应用于温度传感器和补偿芯片。本系列产品适用于通信设备、可充电电池、LCD屏幕及通用电子电路中的温度控制和补偿。

    2. 技术参数


    - 零功率电阻:电阻值随温度变化而变化,典型范围从100欧姆到470千欧姆不等。
    - B常数:描述了电阻随温度变化的速率,典型值范围从3350K到4571K。
    - 工作电流:最大操作电流范围为0.021 mA至0.674 mA。
    - 电压范围:最大操作电压为5V。
    - 耗散常数:典型值范围为1 mW/°C。
    - 温度范围:工作温度范围为-40°C至+125°C。
    - 尺寸:标准贴片尺寸包括0201 (0603)、0402 (1005)、0603 (1608) 等。
    - 电阻容差:容差范围包括±0.5%、±1%、±3% 和 ±5%。

    3. 产品特点和优势


    - 高精度和稳定性:NTC热敏电阻具有出色的电阻和B常数精度,长期稳定性良好。
    - 卓越的焊锡性:镍屏蔽终端提供了优秀的焊接性能。
    - 适用性广泛:多种封装尺寸和电阻范围,易于设计和集成。
    - 认证齐全:部分型号已通过UL/cUL认证,适用于更广泛的应用场景。
    - 耐温性强:能在极端环境下保持稳定性能。

    4. 应用案例和使用建议


    - 移动通讯设备:NTC热敏电阻用于温度补偿,以确保集成电路、晶体振荡器和晶体管在各种温度下的性能稳定。
    - 可充电电池:在可充电电池的温度传感器中应用,可以有效监控电池温度,确保安全。
    - 液晶显示器:在LCD屏幕中应用,能够有效地调节屏幕亮度,提高显示质量。
    - 通用电路:广泛用于各种电路中的温度补偿和控制。
    使用建议:对于需要高精度和稳定性的应用,建议选择容差较小的产品(如±0.5% 或 ±1%)。同时,注意正确的焊接和安装步骤,以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:NTC热敏电阻与大多数常用电子元器件和设备兼容,可方便地集成到现有系统中。
    - 支持服务:Murata提供全面的技术支持和售后维护服务,确保客户获得最佳使用体验。

    6. 常见问题与解决方案


    - 问题1:如何判断NTC热敏电阻是否损坏?
    解决方案:可以通过万用表测量其电阻值来检查。如果读数异常,则可能已经损坏。
    - 问题2:如何正确安装NTC热敏电阻?
    解决方案:按照制造商的安装指南进行操作,确保正确的焊接方法和引脚长度。
    - 问题3:如何在高温环境中保护NTC热敏电阻?
    解决方案:使用适当的散热措施或外壳防护,确保其工作温度在额定范围内。

    7. 总结和推荐


    综合评估:NTC热敏电阻R44E系列凭借其高精度、高稳定性、良好的焊锡性以及广泛的适用性,在各类温度控制和补偿应用中表现出色。其多样化的型号选择和全面的支持服务使它成为电子工程师的理想选择。
    推荐使用:鉴于其优异的性能和广泛的适用性,强烈推荐在温度控制和补偿应用中采用NTC热敏电阻R44E系列。对于要求精确度和长期稳定性的应用,更是首选。

NXFT15XH103FA2B080参数

参数
25℃时的电阻值 10KΩ
精度 ±1%
额定功率 -
B25/85 3434K
B25/100 3455K
B25/75 -
B25/50 3380K
B0/50 -
B值容差 ±1%
长*宽*高 1mm(长度)
安装方式 自由悬挂
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NXFT15XH103FA2B080厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NXFT15XH103FA2B080数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING NTC热敏电阻 MURATA MANUFACTURING NXFT15XH103FA2B080 NXFT15XH103FA2B080数据手册

NXFT15XH103FA2B080封装设计

查看详情并下载
Symbol
Footprint
3D Model
