NCU18XH103F60RB

产品分类: 温度传感器

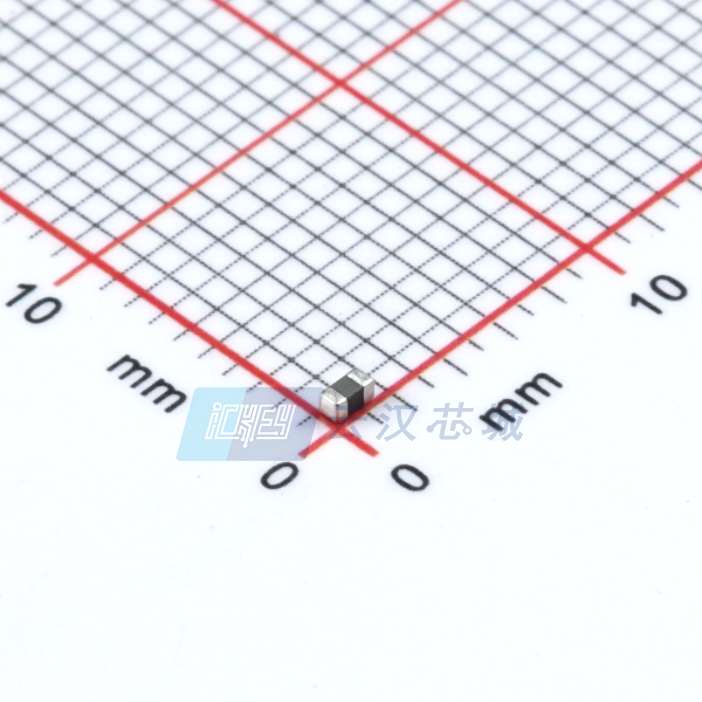

产品描述: Murata NTCNTC 热敏电阻器 NCU系列, 常温下10kΩ, 1608封装, ±1%公差
供应商型号: 31M-NCU18XH103F60RB
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 温度传感器 NCU18XH103F60RB

NCU18XH103F60RB概述

    NCU18XH103F60RB 电子元器件技术手册

    产品简介


    NCU18XH103F60RB 是一款来自Murata Manufacturing Co., Ltd.的精密电阻器。这类电阻器通常应用于移动通信、电池温度传感、LCD温度补偿等领域。它们是消费级产品,具有有限的用途,但适用于广泛的通用电气电路。

    技术参数


    - 阻值(25℃): 10kΩ
    - 阻值容差(25℃): ±1%
    - B-常数(25/50℃): 3380K,容差±1%
    - B-常数(25/80℃)(参考值): 3428K
    - B-常数(25/85℃)(参考值): 3434K
    - B-常数(25/100℃)(参考值): 3455K
    - 最大电压: 5V
    - 最大工作电流(25℃): 0.1mA
    - 典型耗散常数(25℃): 1mW/℃
    - 工作温度范围: -40℃至125℃
    - 尺寸代码(毫米): 1.6 x 0.8mm
    - 形状: 表面贴装(SMD)
    - 质量: 0.0047g

    产品特点和优势


    1. 出色的焊锡性和高环境稳定性。
    2. 长期老化稳定性优异。
    3. 高精度的电阻和B-常数。
    4. 适用流/回流焊接。
    5. 不含铅。
    6. NCU系列通过UL/cUL认证(UL1434,档案号E137188)。

    应用案例和使用建议


    - 移动通信设备: 用于温度补偿晶体振荡器,确保通信信号稳定。
    - 电池温度传感器: 确保电池温度在安全范围内。
    - LCD显示器: 用于温度补偿,保证显示效果的一致性。
    - 通用电气电路: 作为标准电阻器使用,适应不同电路需求。
    使用建议:
    - 在设计电路时,要充分考虑工作温度范围内的电阻变化,以避免温度漂移影响电路性能。
    - 考虑到回流焊接的要求,建议在设计时确保电路板有足够的散热设计。

    兼容性和支持


    NCU18XH103F60RB 支持流/回流焊接,易于集成到现有的电路设计中。Murata公司提供相应的技术支持和服务,确保产品的正常运行和使用。

    常见问题与解决方案


    1. 问题: 产品阻值误差超出预期。
    - 解决方案: 请检查焊接质量和安装环境,确保符合要求。
    2. 问题: 在高温环境下工作不稳定。
    - 解决方案: 检查是否超出了产品的工作温度范围,适当调整工作条件。
    3. 问题: 焊接过程中出现焊锡不足的情况。
    - 解决方案: 确保焊接工艺符合标准,检查焊锡材料的质量。

    总结和推荐


    NCU18XH103F60RB 作为一款精密电阻器,以其出色的环境稳定性和高精度在多个应用领域中表现出色。它广泛适用于移动通信、电池管理和通用电气电路中。产品具有良好的兼容性和全面的技术支持,是值得信赖的选择。
    总的来说,我强烈推荐NCU18XH103F60RB用于需要高精度和稳定性的应用场合。

NCU18XH103F60RB参数

参数
温度范围 -
温度阈值 -
精度 ±1%
长*宽*高 1.6mm*800μm*800μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCU18XH103F60RB厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NCU18XH103F60RB数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 温度传感器 MURATA MANUFACTURING NCU18XH103F60RB NCU18XH103F60RB数据手册

NCU18XH103F60RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
