NCP18XW332J03RB

产品分类: NTC热敏电阻
产品描述: 3.3KΩ ±5% 100mW ±3% 3987K 3950K 3998K 0603 贴片安装 1.75mm*950μm*950μm
供应商型号: NCP18XW332J03RB
供应商: 国内现货
标准整包数: 4000

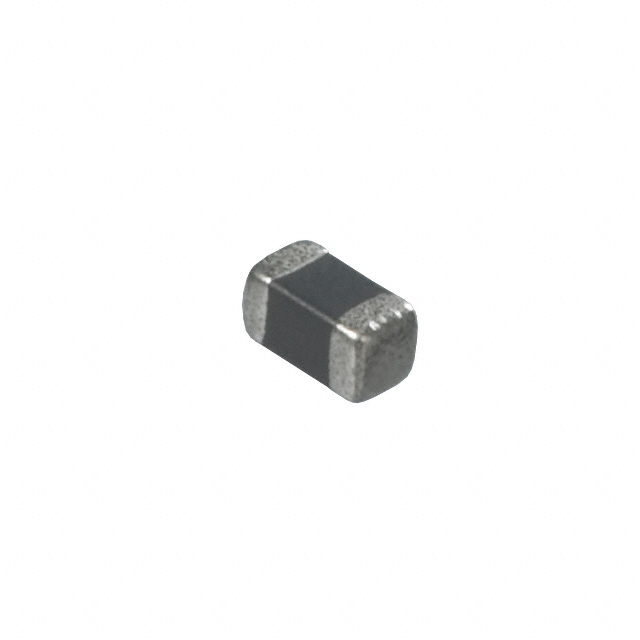

MURATA MANUFACTURING NTC热敏电阻 NCP18XW332J03RB

NCP18XW332J03RB概述

    文章:NTC Thermistors R44E 技术手册解析

    1. 产品简介


    NTC Thermistors R44E 系列是一类电阻随温度变化而变化的热敏电阻。它们的主要功能是作为温度传感器和补偿元件,广泛应用于移动通信设备中的晶体振荡器、集成电路(IC)以及各类电池充电电路中。此外,它们还适用于液晶显示器(LCD)的温度补偿及其他通用电子电路中的温度补偿。

    2. 技术参数


    以下是 R44E 系列的一些关键技术参数:
    - 零功率电阻 (R):范围从 100Ω 到 470kΩ,具体值取决于型号。
    - B 常数 (B):范围从 3100K 到 4549K,不同型号具有不同的 B 常数值。
    - 最大工作电流:在 25°C 时为 0.1mA 至 0.674mA。
    - 最大电压:5V。
    - 典型耗散常数 (25°C):1mW/°C。
    - 工作温度范围:-40°C 至 +125°C。

    3. 产品特点和优势


    NTC Thermistors R44E 具有以下显著特点和优势:
    - 优秀的焊接性:采用 Ni 屏蔽端子,保证了良好的焊接性能。
    - 长期稳定性:具有出色的长期稳定性能。
    - 高精度:电阻和 B 常数的精度高。
    - 适合回流焊接:可承受高温焊接工艺。
    - 通过 UL/cUL 认证:保证产品质量和安全性。

    4. 应用案例和使用建议


    NTC Thermistors R44E 在多个领域有广泛应用,如:
    - 温度补偿:用于移动通信设备中的晶体振荡器、IC 和电池充电电路。
    - 温度传感器:用于锂电池的温度检测。
    - LCD 温度补偿:确保显示设备在不同温度下的性能稳定。
    使用建议:
    - 在安装前请确保阅读并理解技术手册中的存储、操作、额定值、焊接、安装和处理的相关警告。
    - 在实际应用中,根据所需的温度范围选择合适的型号。
    - 由于这些热敏电阻适用于广泛的温度范围,确保在焊接和安装过程中避免过热。

    5. 兼容性和支持


    - 兼容性:R44E 系列热敏电阻与各种电子设备兼容,特别是用于温度补偿和传感的场合。
    - 支持和维护:提供全面的技术支持和文档,如产品规格批准表,以确保客户能够顺利使用产品。

    6. 常见问题与解决方案


    - 问题 1:热敏电阻出现异常温度读数。
    - 解决方案:检查焊接连接是否牢固,确认是否有外界干扰因素。

    - 问题 2:热敏电阻无法正常工作。
    - 解决方案:确认是否符合规定的温度范围,并重新检查电路连接。

    7. 总结和推荐


    NTC Thermistors R44E 系列因其卓越的品质、可靠的性能和广泛的应用范围,成为了众多行业中的理想选择。它们的长期稳定性和高精度使其成为温度控制和补偿应用中的首选。推荐给需要高性能热敏电阻的工程师和技术人员。
    欲了解更多详情,请访问 [Murata 官网](https://www.murata.com/)。

NCP18XW332J03RB参数

参数
25℃时的电阻值 3.3KΩ
精度 ±5%
额定功率 100mW
B0/50 -
B25/85 3987K
B25/75 -
B25/100 3998K
B25/50 3950K
B值容差 ±3%
长*宽*高 1.75mm*950μm*950μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NCP18XW332J03RB厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NCP18XW332J03RB数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING NTC热敏电阻 MURATA MANUFACTURING NCP18XW332J03RB NCP18XW332J03RB数据手册

NCP18XW332J03RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.2638
40000+ ¥ 0.2559
库存: 8000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1055.2
