NCP03WF104J05RL

产品分类: NTC热敏电阻
产品描述: 100KΩ ±5% 100mW ±1% 4311K 4250K 4334K 0201 贴片安装 600μm*300μm*300μm
供应商型号: 81-NCP03WF104J05RL
供应商: Mouser
标准整包数: 1

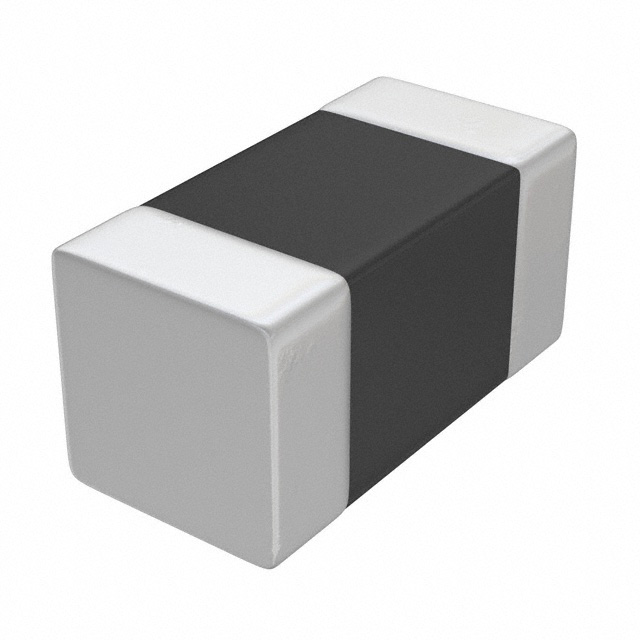

MURATA MANUFACTURING NTC热敏电阻 NCP03WF104J05RL

NCP03WF104J05RL概述

    NTC Thermistors: R44E型号

    产品简介


    NTC(负温度系数)热敏电阻是一种广泛应用于温度传感和补偿领域的电子元件。它们的电阻值会随着温度的升高而降低,因此被用于测量温度、温度补偿和电路保护等多种应用。本手册中提到的R44E系列的产品主要用于移动通信中的晶体振荡器、ICs和晶体管的温度补偿,也适用于便携式电池的温度传感器等应用。

    技术参数


    - 零功率电阻 (R):热敏电阻在指定环境温度下的电阻值。
    - B-常数:在两个指定环境温度之间计算得出,用于描述热敏电阻的温度特性。
    - 热耗散常数:描述热敏电阻温度每上升1℃所需的电功率。
    - 热时间常数:描述热敏电阻温度变化63.2%所需的时间。
    - 操作温度范围:-40°C 至 +125°C。

    具体的技术规格和性能参数如下:
    - 阻值:电阻范围从100Ω到470kΩ不等。
    - B-常数值:通常在3100K至4500K之间。
    - 温度特性:常见的B-常数包括3380K, 3500K, 3900K等。
    - 最大工作电流:在25°C时,最大工作电流范围从0.032mA到0.674mA不等。
    - 最大电压:在25°C时,最大电压为5V。
    - 典型耗散常数:在25°C时,耗散常数范围从1mW/°C到5mW/°C不等。

    产品特点和优势


    1. 高稳定性:采用镍屏障终止结构,确保在各种应用环境中具有出色的稳定性和可靠性。
    2. 高精度:电阻和B-常数具有高度准确性。
    3. 耐高温性:适用于宽广的操作温度范围(-40°C至+125°C)。
    4. 兼容多种工艺:支持回流焊接工艺,易于集成。
    5. 认证和认可:通过UL/cUL认证(UL1434, 文件号E137188)。

    应用案例和使用建议


    - 温度补偿:用于移动通信设备中的晶体振荡器和ICs的温度补偿,确保信号稳定性和可靠性。
    - 电池温度监测:适用于便携式设备中的锂电池,确保电池的安全和效率。
    - 液晶显示屏:可用于LCD的温度补偿,确保显示质量不受温度影响。
    - 一般电子电路:适用于各种需要温度补偿的一般电子电路。
    使用建议:
    - 在安装过程中需注意避免过度加热,以防热敏电阻损坏。
    - 确保热敏电阻与被测物体的良好接触,以提高测量精度。

    兼容性和支持


    - 该系列产品可与其他电子元件和设备良好兼容。
    - 厂商提供技术支持和维护服务,确保用户能够顺利应用和维护产品。

    常见问题与解决方案


    - 问题一:如何确保热敏电阻的准确性?
    - 解决方法:在设计电路时,需精确选择适合的阻值和B-常数。同时,在制造过程中,采用合适的工艺和材料以确保一致性。
    - 问题二:如何处理过热问题?
    - 解决方法:在电路设计中加入散热措施,如增加散热片或选择适当的封装形式。
    - 问题三:如何应对湿度对热敏电阻的影响?
    - 解决方法:在设计中考虑防潮措施,如添加防潮层或选择防水封装。

    总结和推荐


    综上所述,R44E系列的NTC热敏电阻凭借其高精度、稳定性、宽泛的工作温度范围和良好的兼容性,成为温度传感和补偿领域的优质选择。无论是用于通信设备还是便携式电池,都能显著提升系统的可靠性和稳定性。因此,强烈推荐在相关应用中采用这些高性能热敏电阻。详细的规格和技术参数请参考Murata官网获取更多信息:[Murata官网](https://www.murata.com/en-global/products/thermistor/ntc/ncp)。

NCP03WF104J05RL参数

参数
25℃时的电阻值 100KΩ
精度 ±5%
额定功率 100mW
B值容差 ±1%
B25/50 4250K
B25/75 -
B25/100 4334K
B0/50 -
B25/85 4311K
长*宽*高 600μm*300μm*300μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NCP03WF104J05RL厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NCP03WF104J05RL数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING NTC热敏电阻 MURATA MANUFACTURING NCP03WF104J05RL NCP03WF104J05RL数据手册

NCP03WF104J05RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0817 ¥ 0.6899
100+ $ 0.0621 ¥ 0.5247
500+ $ 0.0552 ¥ 0.4462
1000+ $ 0.0517 ¥ 0.4369
2500+ $ 0.0475 ¥ 0.4015
15000+ $ 0.041 ¥ 0.3468
45000+ $ 0.0389 ¥ 0.3283
库存: 8920
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
