首页  >  产品百科  >  NFM21HC104R1A3D

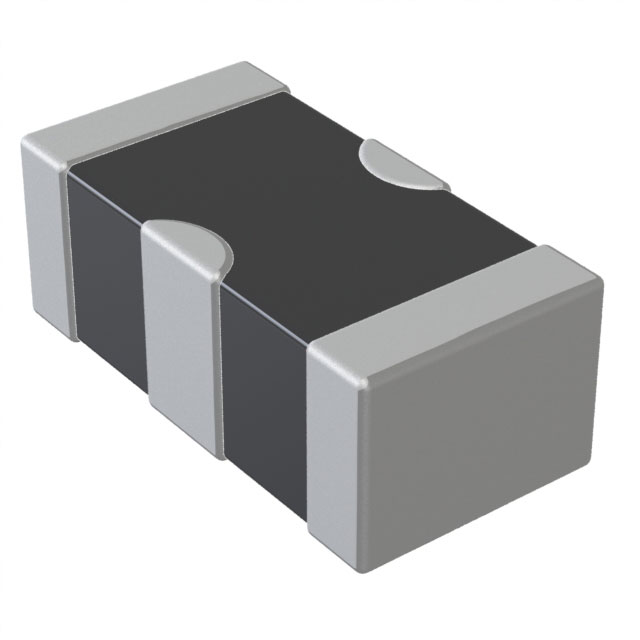

NFM21HC104R1A3D

产品分类: 其他固定电容
产品描述: ±20% 10V 10V 100nF 0805 贴片安装 2mm*1.25mm*850μm
供应商型号: NFM21HC104R1A3D
供应商: 云汉优选
标准整包数: 4000
MURATA MANUFACTURING 其他固定电容 NFM21HC104R1A3D

NFM21HC104R1A3D概述

    # NFM21HC104R1A3陶瓷电容器技术手册解读

    1. 产品简介


    基本介绍
    NFM21HC104R1A3是一种3终端低寄生电感片式多层陶瓷电容器(EMIFIL),专为汽车电子设备设计。它属于高可靠性陶瓷电容器系列,能够提供稳定的性能表现。
    主要功能
    - 容值:104即100nF(0.1μF)
    - 额定电压:DC 10V
    - 典型应用场景:电源去耦、滤波、高频电路设计等
    应用领域
    该电容器广泛应用于汽车电子设备中,如发动机控制单元(ECU)、车灯控制模块、车载娱乐系统等。

    2. 技术参数


    | 参数 | 规格 |

    | 容量 (±20%) | 104 = 100nF |
    | 额定电压 | DC 10V |
    | 最大直流电阻 | 30mΩ |
    | 绝缘电阻 | ≥1000MΩ |
    | 工作温度范围 | -55°C 至 125°C |
    | 存储温度范围 | -55°C 至 125°C |
    | 封装尺寸 | 0805(长×宽=2.0mm×1.25mm) |
    | 包装形式 | 4000个/卷,8mm纸带包装 |

    3. 产品特点和优势


    独特功能
    - 低寄生电感设计:减少高频电路中的信号损失,提升效率。
    - 高耐热性和稳定性:能够在极端温度环境下保持良好的性能。
    - 优异的机械强度:通过了振动、冲击及温循测试。
    市场竞争力
    NFM21HC104R1A3以其高性能和高可靠性在市场上具有较强的竞争优势,尤其适用于对环境要求严格的汽车电子领域。

    4. 应用案例和使用建议


    典型应用案例
    - 汽车发动机控制模块:用于电源电路的滤波和去耦。
    - 车载音响系统:抑制电磁干扰,提高音频质量。
    使用建议
    1. 安装位置选择:避免靠近产生热量的元件以防止过热。
    2. 应力管理:安装时尽量减少弯曲和振动引起的机械应力。
    3. 焊接前检查:对于长时间存储的电容器,在使用前需确认其焊锡性能。

    5. 兼容性和支持


    兼容性
    NFM21HC104R1A3可与其他标准SMD组件配合使用,适用于多种工业标准电路板设计。
    支持与维护
    Murata公司提供全面的技术支持和售后服务,包括详细的产品手册和技术文档下载。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后出现虚焊 | 确保预热温度(150°C±10°C)设置正确 |
    | 自加热导致温度过高 | 检查负载条件,确保不超过20°C |
    | 电容值偏移 | 调整电路设计,考虑高介电常数特性 |

    7. 总结和推荐


    综合评估
    NFM21HC104R1A3是一款优秀的陶瓷电容器,具备出色的电气特性和机械稳定性。其紧凑的设计非常适合现代小型化电子产品的需求。
    推荐结论
    强烈推荐此产品用于汽车电子和其他需要高可靠性的应用场景。然而,由于其较高的成本,对于非关键应用可以考虑替代方案。

    通过上述分析可以看出,NFM21HC104R1A3凭借其卓越的性能和适用性,已成为许多高端电子设备的理想选择。

NFM21HC104R1A3D参数

参数
电容个数 -
纹波电流 -
额定电压-AC -
额定电压 10V
额定电压-DC 10V
介电材料 -
容差 ±20%
ESR-等效串联电阻 -
温度系数 -
工作寿命 -
电容值 100nF
长*宽*高 2mm*1.25mm*850μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NFM21HC104R1A3D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NFM21HC104R1A3D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 其他固定电容 MURATA MANUFACTURING NFM21HC104R1A3D NFM21HC104R1A3D数据手册

NFM21HC104R1A3D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.3317
8000+ ¥ 0.3204
16000+ ¥ 0.3147
32000+ ¥ 0.3119
库存: 307520
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1326.8
直接购买
加入购物车
